示波器是電子工程和電氣維修領域中常用的工具，用于觀察和測量電壓、電流、頻率等電信號的變化。它是電子工程師們進行調試、故障排除和設計驗證的重要工具。利用示波器能觀察各種不同信號幅度隨時間變化的波形曲線，還可以用它測試各種不同的電量，如電壓、電流、頻率、相位差、調幅度等等。示波器探頭是示波器的重要配件之一，主要用于信號的接入和測量。

在本篇文章中，我們將介紹示波器的使用方法以及示波器探頭的應用技巧。

一、示波器的使用

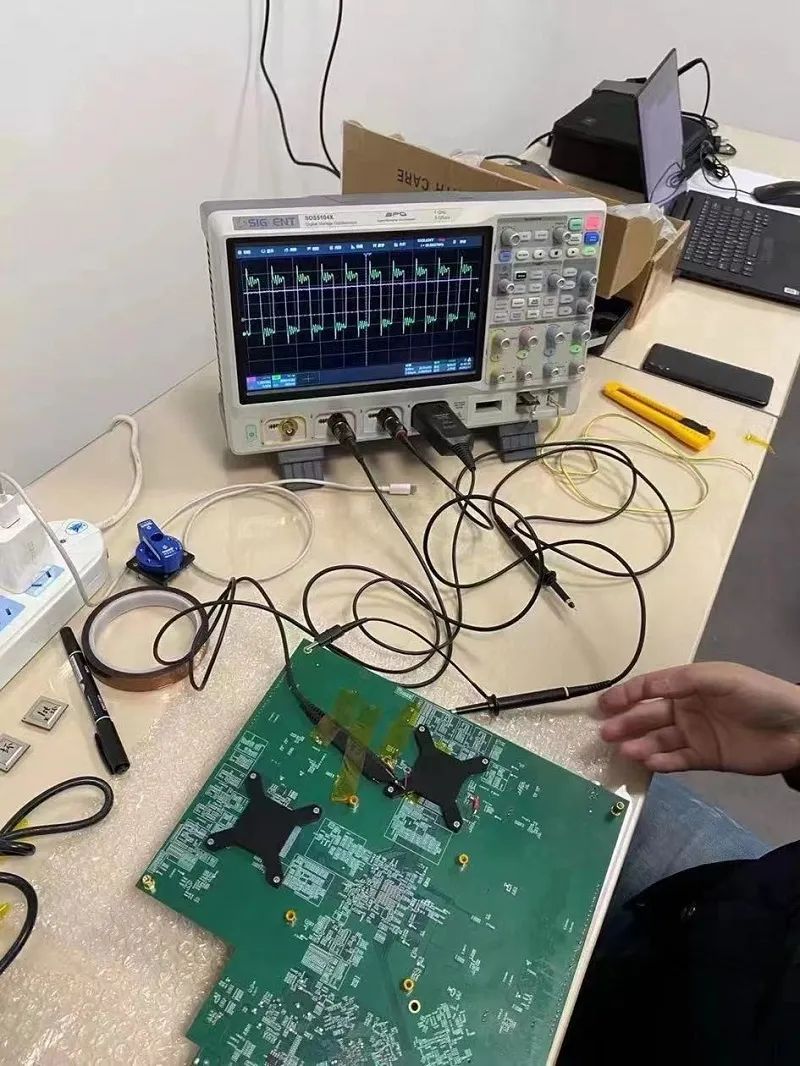

連接示波器

首先，根據你要測量的信號類型，將示波器的探頭連接到相應的輸入通道上。一般來說，現代示波器都支持雙通道或四通道同時測量。在連接探頭時，要確保探頭的衰減比與被測信號的電壓幅度匹配，以避免測量誤差。同時，根據被測信號的電壓和電流范圍，選擇合適的探頭和示波器量程。

選擇示波器模式

示波器通常有多個模式可供選擇，包括單次觸發模式、自動觸發模式、正常模式等。單次觸發模式用于觀察瞬態信號，自動觸發模式用于穩定顯示信號，正常模式用于觀察周期性信號。在使用示波器時，根據需要選擇合適的模式，以便更好地觀察和分析信號。

設置示波器參數

在使用示波器時，需要根據實際情況設置相應的參數，包括電壓幅度、時間單位、觸發條件等。這些參數的設置可以影響示波器的顯示效果和測量精度。一般來說，在設置參數時要遵循以下原則：

電壓幅度：根據被測信號的電壓范圍，選擇合適的電壓幅度，以便更準確地顯示信號變化。

時間單位：根據被測信號的頻率范圍，選擇合適的時間單位，以便更好地觀察信號細節。

觸發條件：根據被測信號的特點，設置合適的觸發條件，以使示波器能夠穩定顯示信號。

調整示波器顯示

在設置好示波器的參數后，需要通過調整示波器的顯示來更好地觀察和分析信號。一般來說，在調整顯示時可以采取以下措施：

調整亮度：根據信號的強度和背景亮度，適當調整示波器的亮度，以獲得更好的顯示效果。

調整聚焦：根據信號的大小和顯示尺寸，適當調整示波器的聚焦，以使信號更加清晰。

調整位置：根據信號的特點和需要觀察的細節，適當調整示波器的位置，以更好地顯示信號。

進行信號分析

使用示波器進行信號分析是示波器應用的核心。通過觀察和分析被測信號的波形、頻率、幅度等信息，可以得出關于電路性能、故障點等方面的結論。在進行信號分析時，可以采取以下措施：

測量長度：通過測量信號的長度(時間)和寬度(幅度)，可以得出信號的頻率、周期等參數。

使用標尺：通過使用示波器上的標尺或游標卡尺，可以更準確地測量信號的長度、幅度等信息。

分析波形：通過對波形進行分解和分析，可以得出信號的特征、規律等信息。

二、示波器探頭的應用技巧

1、示波器探頭的帶寬范圍是指其能夠測量的信號頻率范圍，對示波器的測量精度、信號保真度和測試范圍等方面都有著重要的影響。這個通常會在探頭上寫明，多少MHz。如果探頭的帶寬不夠，示波器的帶寬再高也是無用，瓶頸效應。

2、另外就是探頭的阻抗匹配。探頭在使用之前應該先對其阻抗匹配部分進行調節。
