?   行業：體外診斷

?   應用：檢驗科自動化生化免疫流水線的設計及安裝

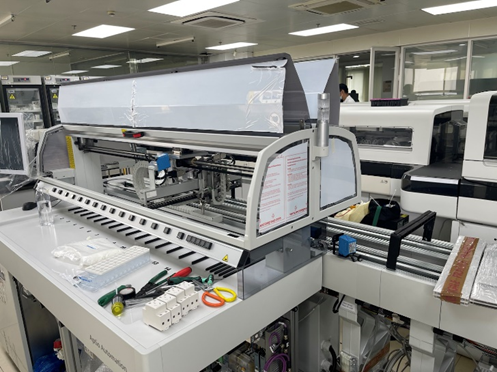

?   背景：隨著醫院建設的腳步，檢驗科的工作壓力也在不斷增加。為了解決人力不足與檢驗時效要求越來越高的矛盾，各大醫院都開始了檢驗科自動化建設進程。檢驗科自動化生化免疫流水線由進出樣模塊、生化分析儀、免疫分析儀、軌道組成。一管血，從進出樣模塊自動上機后就可以由軌道自動傳送到對應分析儀器，不再需要人工干預。通過這樣一套完善的自動化系統，檢驗科的工作壓力隨之可以減輕許多。

這樣一套精密的自動化系統，設計和安裝過程自然不能馬虎，要對安裝位置和角度做精準把控。

對比功能單一且不方便做長距離測量的卷尺，測距儀就可以大展身手了。

流水線安裝圖紙?jiān)O(shè)計

衡量一個流水線設計是否優秀的最大標準，就是流水線配置是否可以在高效完成檢驗任務的同時還可以盡量減少占用的空間，減少檢驗科操作老師在實驗室內來回走動的距離。

西門子診斷的工程師在安裝圖紙?jiān)O(shè)計的第一步就是現場測量。想要在擁擠的檢驗科高效地利用空間，就需要對場地先進行一個準確測量。大的檢驗科實驗室通常能達到百平以上，但是一人出差，遇到需要測量長距離的情況用卷尺確實不方便。

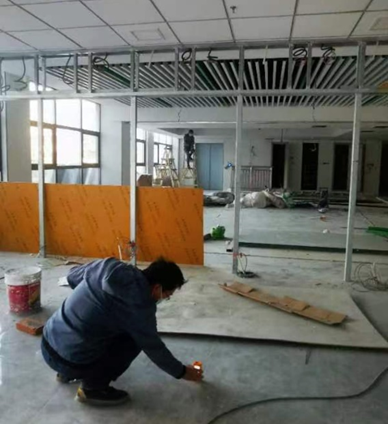

在現場測量時使用測距儀的單次測量功能對待設計空間區域進行長寬高的測量，繪制現場的平面圖。除了基建平面圖的繪制，還需要定位現有電源插座的位置，方便后期電源的接入。同時，需要對實驗室內已有的儀器進行定位，在圖紙上進行標識，在設計時需要在避開原有儀器位置的基礎上進行流水線安裝規劃。

流水線安裝施工

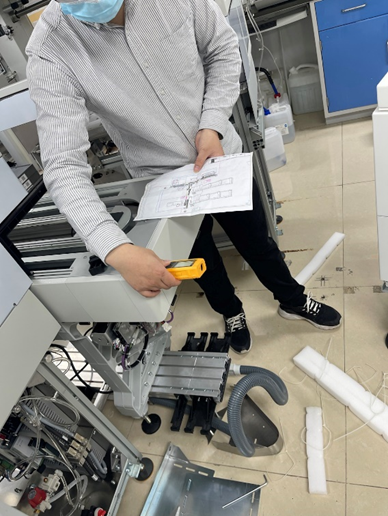

根據圖紙進行現場安裝時，需要對流水線進行精準定位。通過用測距儀的長度測量功能測量安裝點和參照物（如墻壁/立柱）等之間的距離，確定軌道和連在軌道上的儀器的具體安裝位置。西門子診斷的安裝工程師通過410測量首節軌道頭與墻體的距離，定位軌道的起始位置，并且依照起始位置為基準，按照?qǐng)D紙進行生化、免疫分析儀器的安裝。

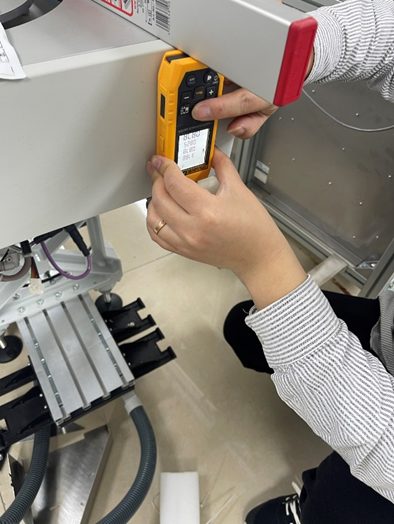

根據軌道安裝要求，每節軌道距離地面距離應該保持在80cm左右。每一節軌道都用卷尺測量的話顯然很麻煩，每次測量高度都需要保證卷尺豎直。對于一個長距離流水線安裝會產生很多的重復勞動。使用測距儀則可以將工程簡化很多，只要一點就可以快速測量每節軌道的高度調節是否合適。

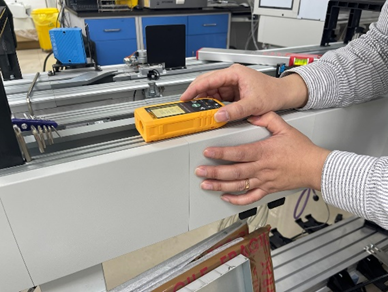

除了軌道高度的要求，為了保證血樣順利運輸，每一節軌道都要保證水平安裝，這樣在血樣運輸過程中才不會出現被卡住的情況。使用測距儀的角度顯示功能，將測距儀放在兩節軌道的接縫處就能夠快速檢測軌道安裝是否都處在水平狀態。當角度顯示不為零時，則需要進行微調。

現場安裝工程師的評價：

410量程長，還有電子角度顯示，方便我單人快速確認安裝位置，也可以保證安裝軌道的水平，減少后期使用中出現故障的概率。

現場測量工程師的評價：

現在測量不需要用卷尺了，特別是較大實驗室測量的時候，有個測距儀會方便很多，點一下就能測出距離，還能快速測量實驗室內已有儀器的位置，方便我畫圖。410基本可以滿足我的工作需求，方便又好用。

案例總結：

自動化的設備對于安裝的精度有著更高的要求。一臺測距儀就可以同時滿足長度測量和角度測量的需求，減輕現場工作時需要攜帶工具的數量，并且可以幫助工程師在更短的時間內高質量地完成工作。
