壓電式陶瓷傳感器或加速度計在測量振動或加速度時,最常使用的是壓電式陶瓷傳感器或加速度計。

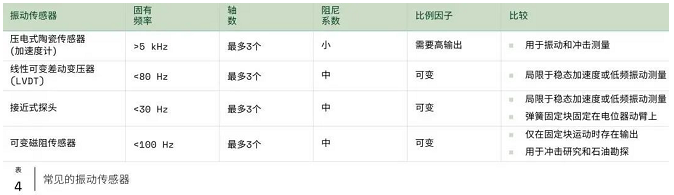

區分振動傳感器的三個主要因素:固有頻率、阻尼系數和比例因子。比例因子代表了輸出與加速度輸入之間的關系,與靈敏度有關。固有頻率和阻尼系數則共同決定了振動傳感器的準確度。在一個由彈簧及其所連接的固定塊組成的系統中,如果將固定塊拉離平衡點,然后釋放,固定塊將在平衡點的兩側來回振動,直至停止。使固定塊最終停止運動的摩擦力取決于阻尼系數,固定塊前后振動的速率則為固有頻率。
壓電式陶瓷振動傳感器的用途非常廣泛,因此是最常用的傳感器。此類振動傳感器可用于沖擊測量(爆炸和故障測試)、高頻測量和慢速低頻振動測量。它們具有高于平均值的固有頻率。但是,這種傳感器的輸出通常在毫伏范圍內,而且需要使用輸入阻抗較高的低噪探測器來解釋壓電晶體的電壓。
接近式探頭和LVDT
接近式探頭與LVDT類似:二者均局限于穩態加速度或低頻振動測量;但是,LVDT振動傳感器的固有頻率略高,這意味著它可以處理/檢測更劇烈的振動。接近式探頭只是一個由彈簧和固定塊組成的簡單系統,固定在電位器動臂上。
5.位置&位移選擇

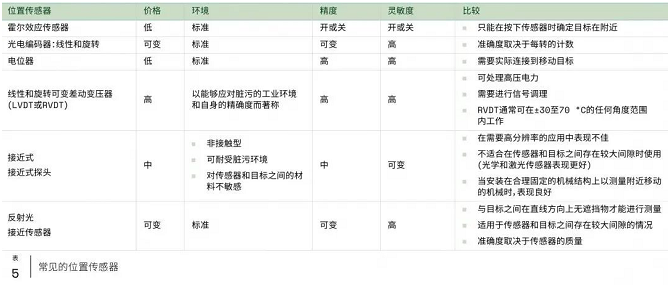

位置傳感器時的驅動因素包括激勵、濾波、環境,以及測量距離的條件是直線方向上無遮擋物還是直接的物理連接。雖然我們應盡量選用契合需求的傳感器,但實際上并沒有萬能的傳感器類型,正如壓力和力的測量一樣。由于位置傳感器的發展已經較為成熟,因此偏好和應用這兩個因素都會影響此決策。
此處,還有霍爾效應傳感器、電位器、光電編碼器等的詳細介紹,見完整版?zhèn)鞲衅鬟x擇指南技術白皮書。
6.壓力
壓力的大小是相對而言的,這一點和溫度類似。房間里可能很熱,但是房間里的溫度和太陽表面的溫度相比根本不算什么。對于壓力而言,比較是測量的基礎。
7.力
