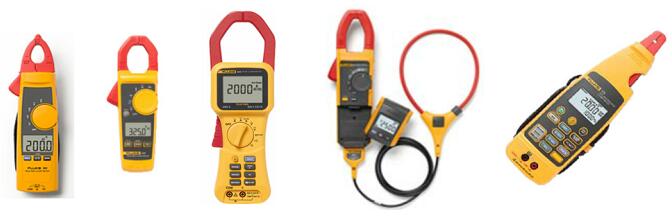

鉗形電流表是工業中常用的電流測量工具表，一般多用于測量大電流，或在具有一定測量風險的場合使用，尤其是電氣檢修作業。市面上的鉗形表種類豐富，常見的有：直流mA鉗形表、遠程顯示鉗形表、功率鉗形表、電能質量鉗形表、漏電流鉗形表……

該如何校準鉗形電流表呢？

通常，根據測量原理，可用單匝線圈配合電流源進行校準，然而實際工作中，這個方法存在一些限制，如：

· 準確度高的電流源輸出范圍在20A左右，難以覆蓋鉗形表測量范圍；

· 輸出上千安培的大電流源年穩定性都不高，不能長時間穩定工作，維護困難；

· 大尺寸單匝線圈電感大，要求較大的電流源的推動能力

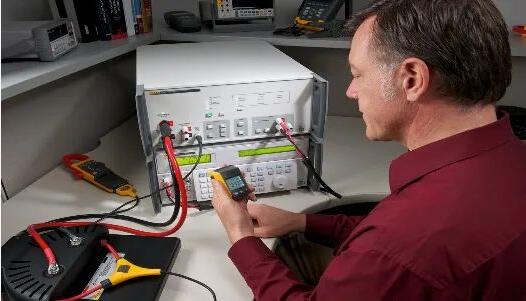

因此，鉗形表校準一般采用等效安匝法，實現大電流的校準，具體方法是：

· 校準器輸出標準交直流電流；

· 校準器輸出連接到校準線圈輸入端；

· 校準線圈的結構使標準器的電流多次以同一方向穿過被校鉗表鉗口

· 鉗形表檢測到的是等效安匝電流 = 標準器電流 * 線圈匝數

量程范圍在1000A以下鉗表，您可以使用以下校準方案

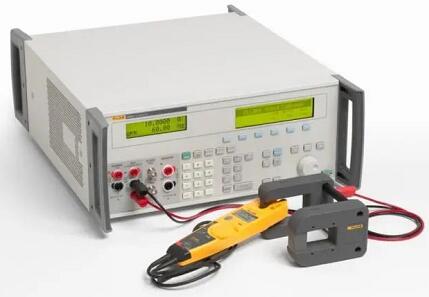

· 使用校準器輸出穩定的電流信號源，可選用Fluke 5522A/5502A/5080A

· 配合校準線圈，等效出大電流，可選用Fluke 5500A/COIL 50匝或 Fluke 9100-200 10匝/50匝

量程范圍在1000A以上鉗表，您可以使用以下校準方案

使用校準器輸出穩定的電流信號源，可選用電流放大器Fluke 52120A以及多功能源Fluke 5522A/5502A/5080A ，或者，可選用Fluke 52120A以及多功能源Fluke 5730A

配合校準線圈，等效出大電流，可選用，F(xiàn)luke 52120A/3kA或Fluke 52120A/6kA

福祿克提供豐富的鉗形電流表校準方案，為您的測試和測量準確度提供保障。
