ETCR1400B架空線路接地故障巡查儀，是新型線路接地故障巡查裝置，適用于不長于25公里的架空高壓線路巡查單相接地故障，對接地故障點進行精確探尋定位（巡查作業時線路需停止運行）。儀器適用于裸導線或帶絕緣外皮的導線，能準確找到架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地、瓷瓶擊穿、避雷器擊穿等隱蔽性接地故障。
01接地故障檢測原理
在架空線路停運后，由主機輸出低頻高壓信號，通過發射端向線路施加交流電壓信號，電流鉗的高靈敏電流互感器檢測線路的電流幅值、相位。電流經過主機、發射端，流經故障線路，在接地故障點入地并通過接地針?lè)祷刂鳈C(jī)。主機輸出為高壓交流信號，分布電容與故障接地電阻構成RC并聯電路，通過檢測線路兩側的電壓、電流信號以及電壓與電流之間的相位，判斷出當前負載是容性還是感性負載，再通過比較左側和右側純阻性阻抗的大小，從而確定接地故障點位于左側還是右側。采用二分法，從線路中間向兩側測試，快速逼近故障點。
02 產品特點
1.能準確判斷出接地故障的方向及測量接地故障電阻值，無需斷開PT，測試便捷快速，特別適合有電纜分支的故障線路。
2.可應用于帶絕緣外皮的電纜線（發射端掛在驗電環上）。
3.輸出電壓有8000V及3000V兩檔選擇，輸出電流≤50mA。
4.短路檢測能力強，可檢測接地電阻為0Ω的直接短路故障。
5.大容量充電電池，充滿電后可完成整條線路的巡查工作。
6.檢測速度快，掛接后數秒鐘即可得到檢測結果。
7.語音播報功能，提示操作步驟，播報檢測結果。
8.藍牙通訊功能，通訊距離可達40m，下載APP后可在手機進行測試及查看測試結果，做手持接收器使用。
03產品參數

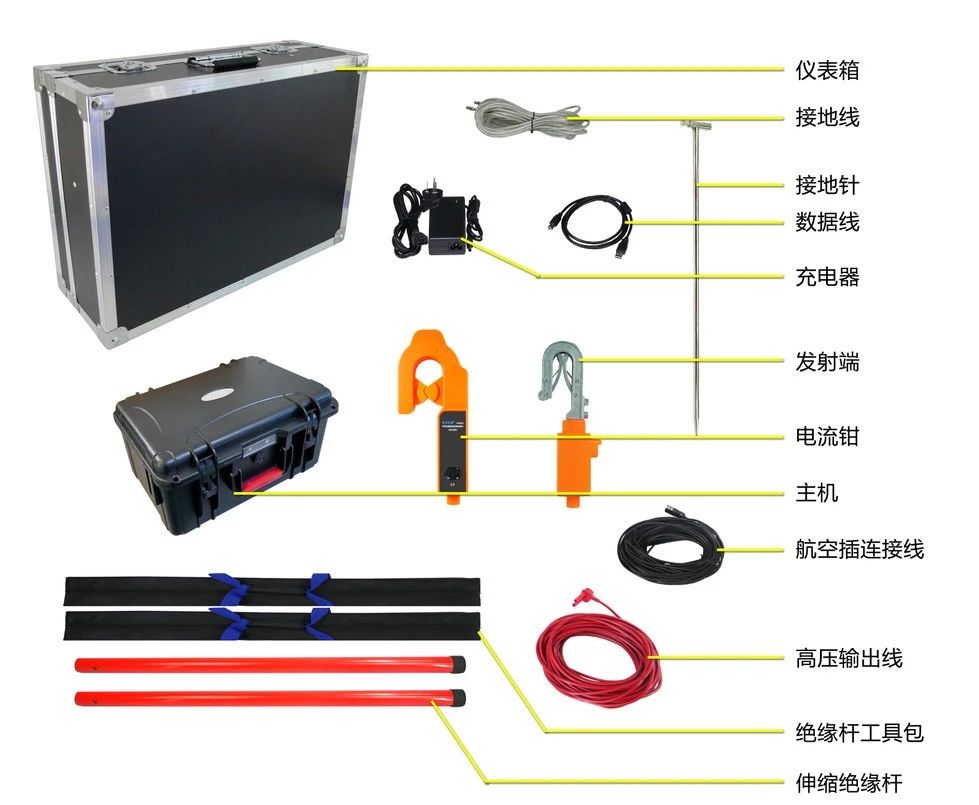

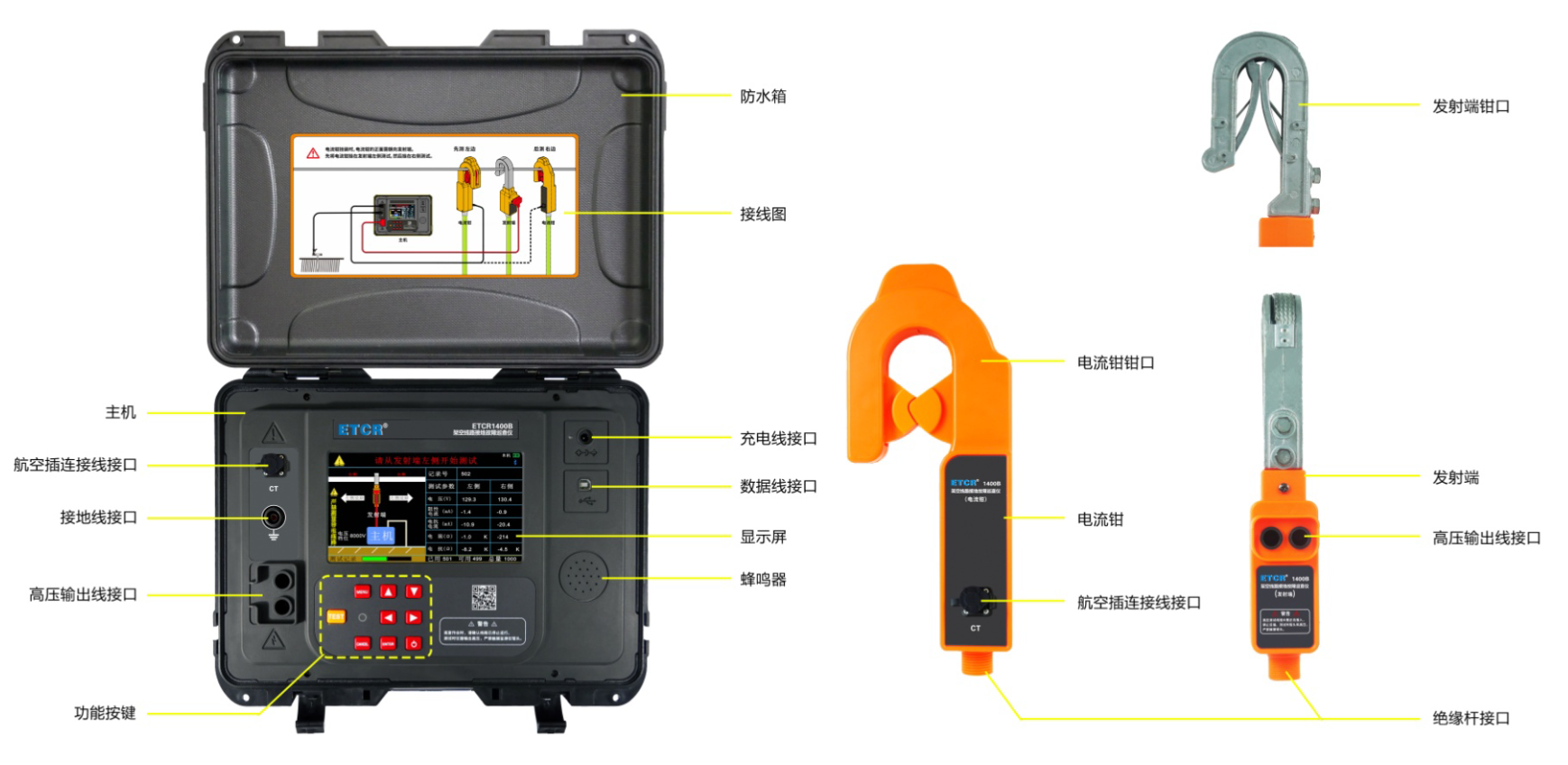

04產品展示

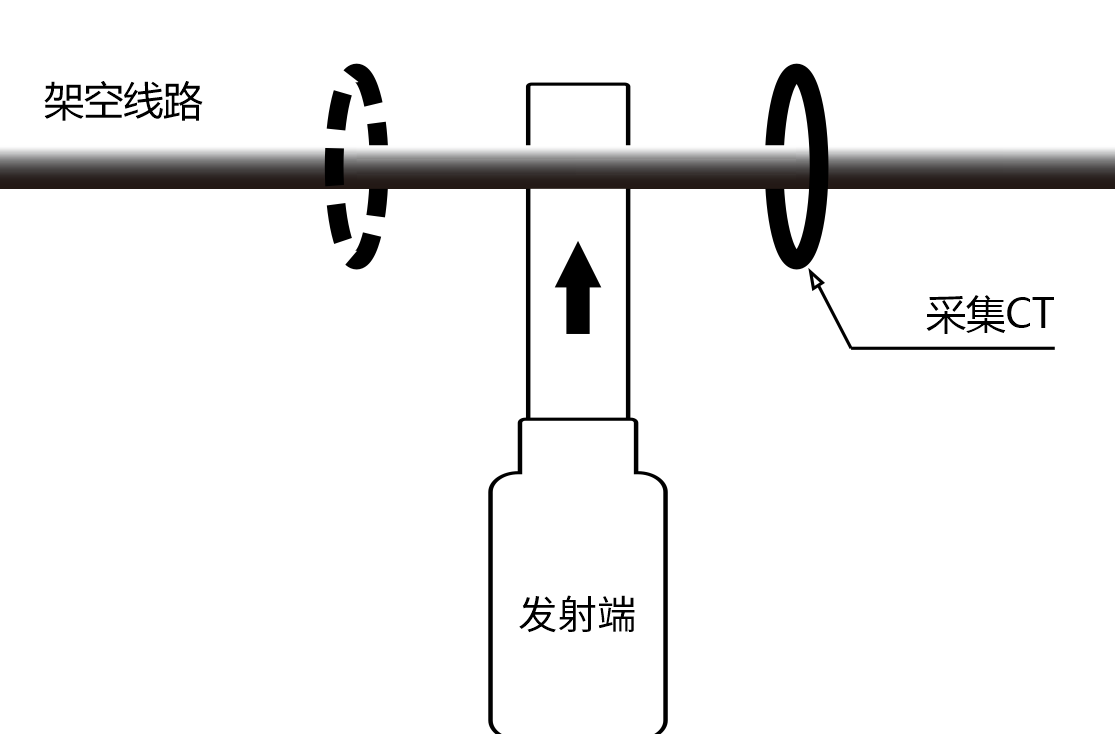

05應用示意圖

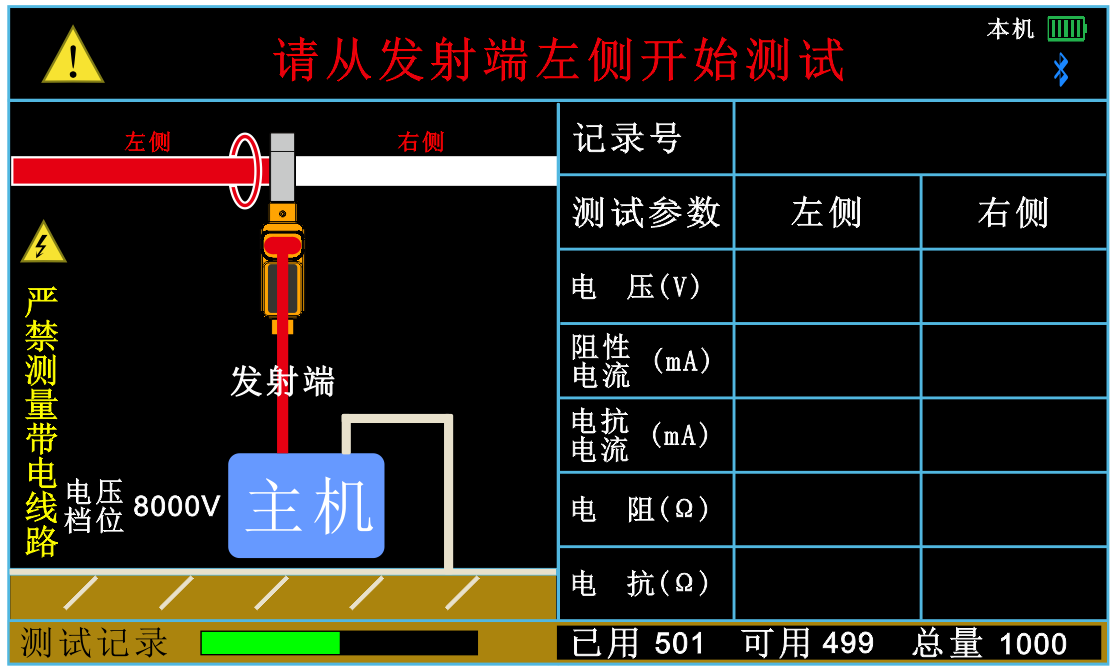

▲發射端左側檢測界面

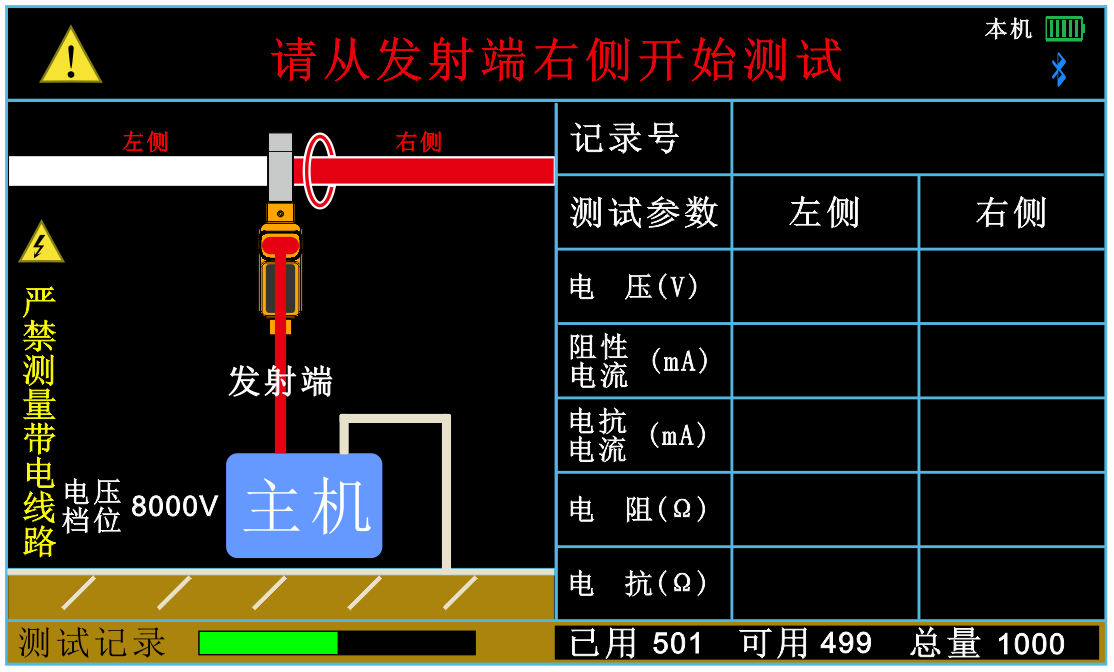

▲發射端右側檢測界面

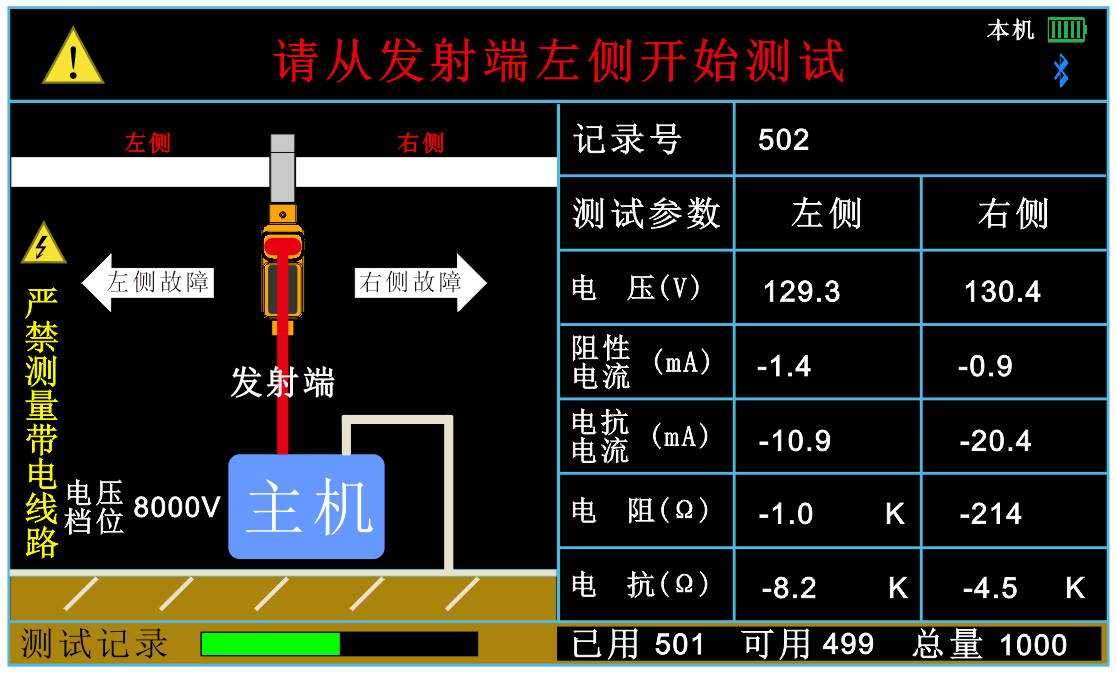

▲發射端兩側故障指示界面

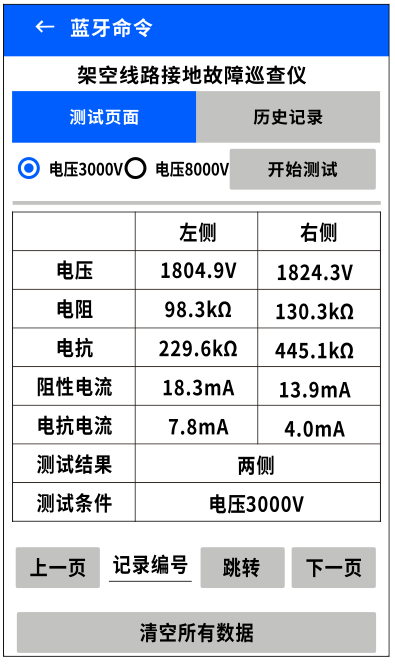

▲藍牙APP測試界面
▲裸電纜線故障檢測
▲絕緣電纜線故障檢測
