一名合格的儀表人,要掌握化工制圖的相關知識,能夠讀懂帶控制點的工藝流程圖,還要掌握一些儀表施工方面的知識,如儀表的布線、引壓管、保護套管安裝、防腐、防爆、保溫等,還要掌握儀表調試方面的相關知識,如儀表的單臺測試、單回路測試、報警、聯鎖測試等。要讀懂帶控制點的工藝流程圖,就要掌握儀表位號的組成規則,在測量、控制系統中,構成一個回路的每一個儀表都有自己的儀表位號,儀表位號由字母代號和回路編號兩部分組成。第一個字母表示被測變量,后繼字母表示儀表的功能;回路編號可以按裝置或工段(區域)進行編制,一般用三至五位數字表示,如下例所示:

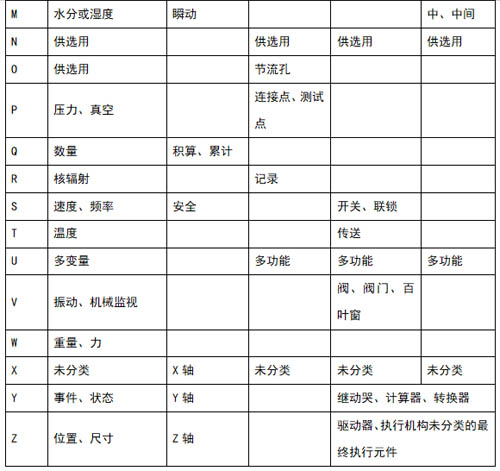

附:被測變量和儀表功能的字母代號
03、基礎提升篇:練功不練拳 到老也枉然
一個好的儀表人,不僅僅應該具有扎實的理論基礎,還應該具有豐富的實戰經驗,具有開闊的視野,見得多識得廣。一名教授儀表知識的老師,處理儀表故障的能力可能還不如一名初級儀表工。所以,一個合格的儀表人,就要多聽、多看、多動手,還要多與同行交流,多到儀表圈里看一看,豐富自己各方面的知識。
化工儀表人修煉的第三項基礎功夫:善于總結經驗,把它化為自己的知識。
作為一名化工儀表人,在實際工作中會遇到各種各樣的問題,解決問題的過程就是我們積累經驗的過程,每到一定的階段,我們就要把這些經驗之談進行梳理、歸納,把它提煉總結出來,形成自己獨有的知識體系。比如有一家企業請我去幫他們解決一個難題,他們的一套加熱裝置無法自動控溫,現場儀表(熱電阻和壓變)都經過校驗沒有問題,調節閥自檢也正常,DCS廠家來人檢測相關卡件也沒有發現問題,用手動調節蒸汽閥門可以很好地控制加熱器的溫度,但一改成自動就無法控制,不僅滯后,而且波動也越來越大,最終無法正常生產。去了之后,我調出歷史曲線看了一下,發現不僅加熱器的溫度滯后,蒸汽壓力也滯后,于是到現場檢查了壓變的根部閥,發現只開了兩絲,全部打開后,重新設置了PID參數,一切正常!
04、提高篇:融百家所長,必成大器

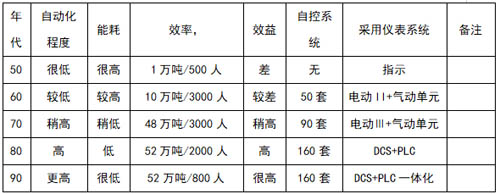

隨著社會進步和科學技術的發展,自動化裝置在生產過程中得到廣泛的應用。早期的儀表控制是生產裝置的眼睛和耳朵。而對于現代化工廠的自動化裝置已不僅僅是工廠的眼睛和耳朵,而已成為工廠的大腦、神經和手、腳。隨著電子技術、計算機技術、控制技術、網絡技術的發展,自控技術得到了長足的發展,已成為化工企業提高企業效益和工作效益的有效手段,它是經營管理、企業管理,操作管理、運轉管理、運轉控制等方面的集成,是社會現代化、科學技術進步的重要標志。從化工裝置的發展過程可以看出自動化裝置的作用。
儀表及自控系統在化工裝置中占有重要而關鍵的地位,工藝介質及裝置設備的運行狀況如流量、溫度、壓力、轉速、振動等參數都由儀表及自控系統進行自動檢測、顯示、控制和保護聯鎖。沒有儀表及自控系統,整個裝置將無法運轉。因此,儀表性能及工作狀況的好壞,直接影響到工藝介質及裝置設備的運行,以至影響到工藝介質及裝置設備的安全運行和經濟效益。
化工儀表人修煉的第一項進階功夫:掌握一些電氣自動化知識、PLC、DCS編程、組態知識,學習一些計算機技術、網絡技術。
