測量及診斷儀器：Fluke 190-204 ScopeMeter®彩色數字示波表

關鍵程度：低

06 過載

影響：電機的電氣和機械部件過早磨損，造成永久性失效。

測量及診斷儀器：Fluke Ti480 PRO紅外熱像儀、Fluke 289真有效值工業用記錄萬用表

關鍵程度：高

機械

07 失中

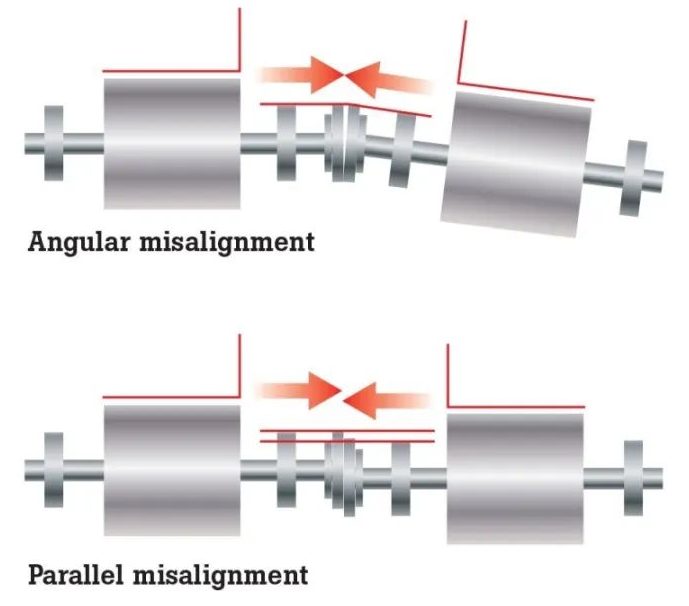

當電機傳動軸與負載未正確對準或者將電機聯結至負載的部件失中時，即發生失中。許多專業人士認為彈性聯軸器可消除和補償失中，但彈性聯軸器僅保護聯軸器不受失中的影響。即使采用彈性聯軸器，失中的傳動軸也會沿軸傳遞有害的周期性力，并進入電機，造成電機過度磨損，增大視在機械負載。此外，失中可能在負載及電機驅動軸中產生振動。失中的類型有三種：

角度失中：傳動軸中心線發生交叉，而非平行。

平行失中：傳動軸中心線平行，但不在同一中心。

組合失中：平行失中和角度失中相組合。(注：幾乎所有失中均為組合失中，但業內人士一般將失中分為兩種獨立的類型，因?yàn)榉謩e解決角度失中和平行失中比較容易修正失中問題。)

影響：機械傳動部件過早磨損，造成永久性失效。

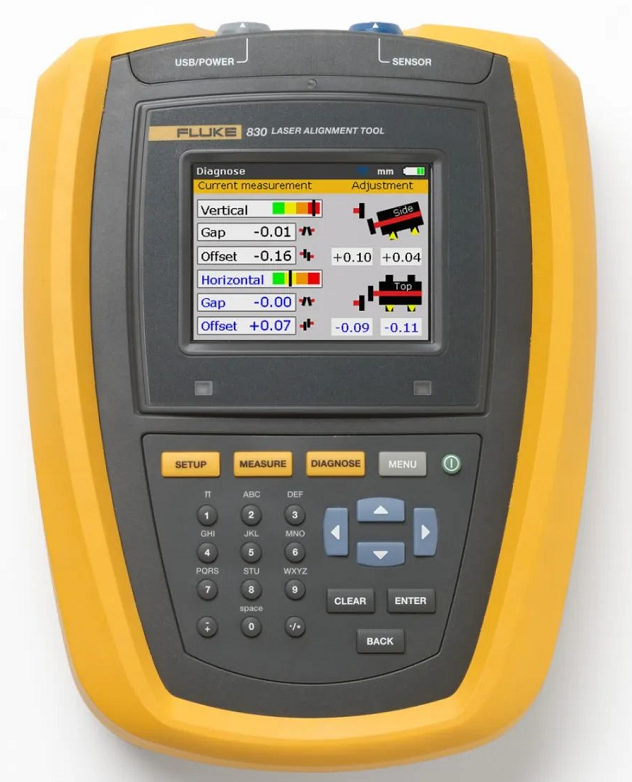

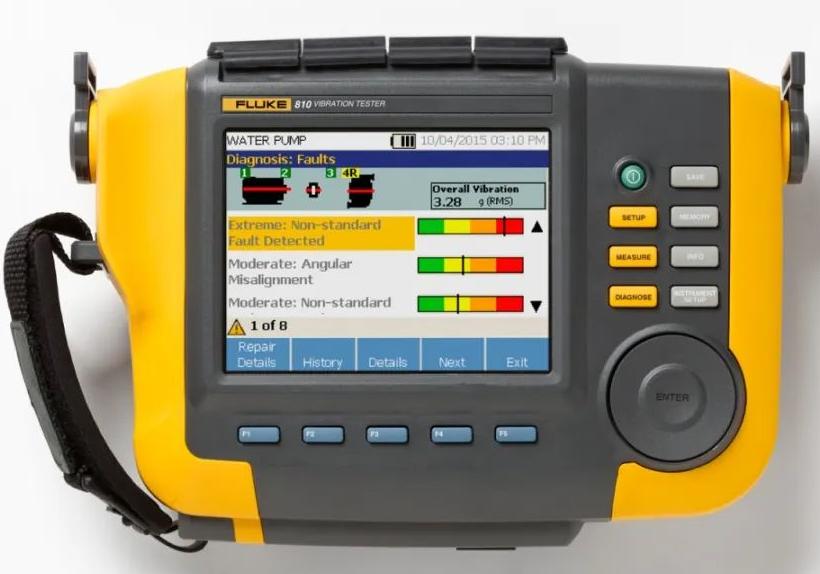

測量及診斷儀器：Fluke 810測振儀、Fluke 830激光軸對中儀

關鍵程度：高

08 軟腳

影響：機械轉動部件失中

測量及診斷儀器：Fluke 830激光軸對中儀

關鍵程度：中

09 管道應力

影響：軸失中，進而對轉動部件造成應力，導致過早故障

測量及診斷儀器：Fluke 830激光軸對中儀

關鍵程度：低

010 軸不平衡

影響：機械傳動部件過早磨損，造成永久性失效。

測量及診斷儀器：Fluke 810測振儀

關鍵程度：高

011 軸松動

影響：機械傳動部件過早磨損，造成永久性失效。

測量及診斷儀器：Fluke 810測振儀、Fluke 830激光軸對中儀

關鍵程度：高

012 軸承磨損

影響：加快轉動部件磨損，造成軸承故障。

測量及診斷儀器：Fluke 810測振儀

關鍵程度：高

不正確的安裝因素

013 軸電壓

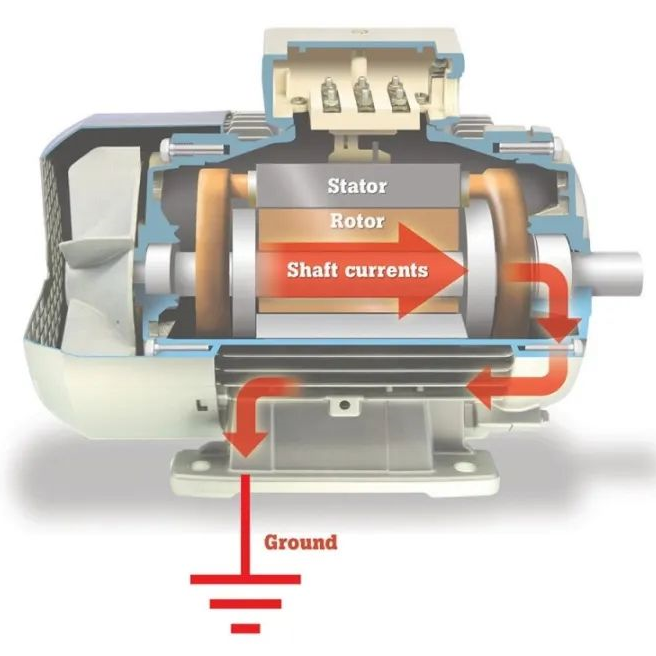

當電機軸電壓超過軸承潤滑脂的絕緣能力時，將會有飛弧電流通向外軸承，造成軸承套圈內出現電點蝕和凹槽。當軸承開始變形，金屬碎屑與潤滑油混合在一起時，軸承摩擦增大，最早的征兆是出現噪聲和過熱。這會造成軸承在電機工作的短短幾個月內損壞。無論是電機維修還是停工時間方面，軸承故障的代價都非常大，所以測量軸電壓和軸電流都是非常重要的診斷步驟。只有在電機上電和轉動時，才會出現軸電壓。在電機轉動時，可利用碳刷探頭連接來測量軸電壓。

影響：在軸承表面形成點蝕和凹槽，造成振動過大，最終引發軸承故障

測量及診斷儀器：Fluke MDA-550

關鍵程度：高
