表面聲波是超聲波的一種，在介質(例如玻璃或金屬等剛性材料)表面淺層傳播的機械能量波。如圖5所示，觸摸屏的左上角和右下角各固定了豎直和水平方向的超聲波發射換能器，右上角則固定了兩個相應的超聲波接收換能器。玻璃屏的四個周邊則刻有45°角由疏到密間隔非常精密的反射條紋。以右下角的X-軸發射換能器為例：控制器控制發射換能器發出聲波能量向左方表面?zhèn)鬟f，然后屏下邊的反射條紋把聲波能量反射成向上的均勻面?zhèn)鬟f;聲波能量經過屏體表面，再由屏上邊的反射條紋聚成向右的線傳播給X-軸的接收換能器，接收換能器將返回的表面聲波能量變?yōu)殡娦盘?。在沒有觸摸的時候，接收換能器接收信號的波形與參照波形完全一樣。當手指或其它能夠吸收或阻擋聲波能量的物體觸摸屏幕時，X軸途經手指部位向上走的聲波能量被部分吸收，反應在接收波形上即某一時刻位置上波形有一個衰減缺口。根據衰減缺口在波形中的位置，可以計算得到觸摸X軸坐標，同理可以得到Y(jié)軸坐標。

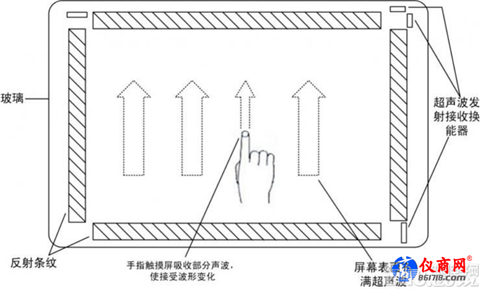

圖5表面聲波觸摸屏

觸摸屏有哪些具體應用?設計時XY坐標又該如何計算?常用的電阻屏驅動芯片有哪些?且看下篇解析。
