可以看出，在60MHz以上的頻率，幅度已經產生了超過3dB的過沖，而到達100M左右時，過沖到最大幅度。所以如果采用地夾，測量超過60MHz的信號就會產生比較大的失真。正確的方式應該是采用接地彈簧。接地彈簧具有非常小的電感，可以大大提升探頭的帶寬。

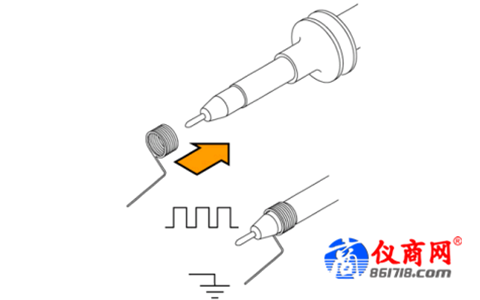

圖 12  接地彈簧示意圖

四、測量位置選擇

對于高頻信號而言，PCB走線已經不能簡單當做短路線來處理，而是需要考慮到線路上的傳播延時、信號反射等方面的影響。傳統低速信號之所以可以不考慮PCB走線的影響，是因?yàn)槠洳ㄩL(zhǎng)較長，PCB走線的長度可以忽略不計，從而當成集中元件來處理。但是高頻信號的波長較短，PCB走線的長度已經不可能再被忽略，信號也必須從波的角度去考慮。下圖為同一信號在源端和終端測量到的波形：

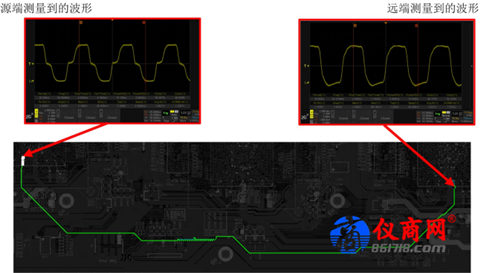

圖 13  不同位置測量差別圖

之所以會這樣，是因?yàn)殡娦盘?hào)在PCB上是向波一樣進行傳輸。其傳播速度一般是光速的一半。所以會造成信號在PCB上傳播會發生延時，且會根據特性阻抗的變化而產生反射。上圖中信號的終端設備并沒有進行端接，所以當信號來到終端時會產生一個反射的波，反射回源端，再經過PCB上的延時，反射波和發射信號發生疊加，從而產生源端位置的波形。同理，不只是源端，在整個傳輸線上，發射信號與反射信號都會發生疊加，差別在于彼此的相位差不同，疊加波形也不同。

可以看出測量點位置的選擇，會導致測量結果的巨大差異。所以測量高速信號時，測量位置離終端設備越近越好，這樣才能真實的測量出終端設備接受到的信號是怎樣的波形。

本文中指出了一些測量高速信號的一些注意事項，歸納如下：

1.選擇示波器和探頭帶寬時至少要選擇被測量方波信號的5次諧波頻率以上的帶寬。

2.測量高速信號時，需要選擇×10或者更高輸入阻抗的探頭。

3.接地方式的選擇，應該盡可能的降低接地回路電感，如使用接地彈簧。這樣才能真正發揮測量系統的帶寬。

4.測量高速信號時，測量位置離終端設備越近越好，這樣才能真實的測量出終端設備接受到的是怎么樣的信號。

以上就是本文的主要內容。ZDS4054 Plus示波器具有500MHz帶寬，可以真實測量100MHz的方波信號，配合探頭可以實現9pF的輸入電容，大大降低測量負載效應，可以很好的測量大多數高速信號。
