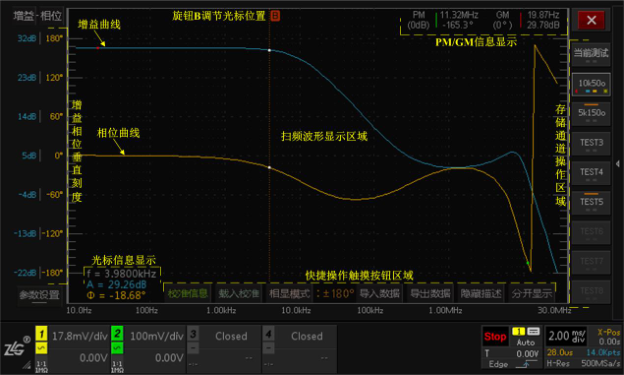

圖9 示波器環路測試

2、ZDS示波器—電源分析功能

開關電源的質量直接影響到產品的技術性能以及其安全性和可靠性。電源測試項目多,計算量大,統計繁瑣等問題一直困擾著工程師們,為了解決這些問題,致遠電子在示波器中增加開關損耗、SOA、電感測試等電源分析功能。

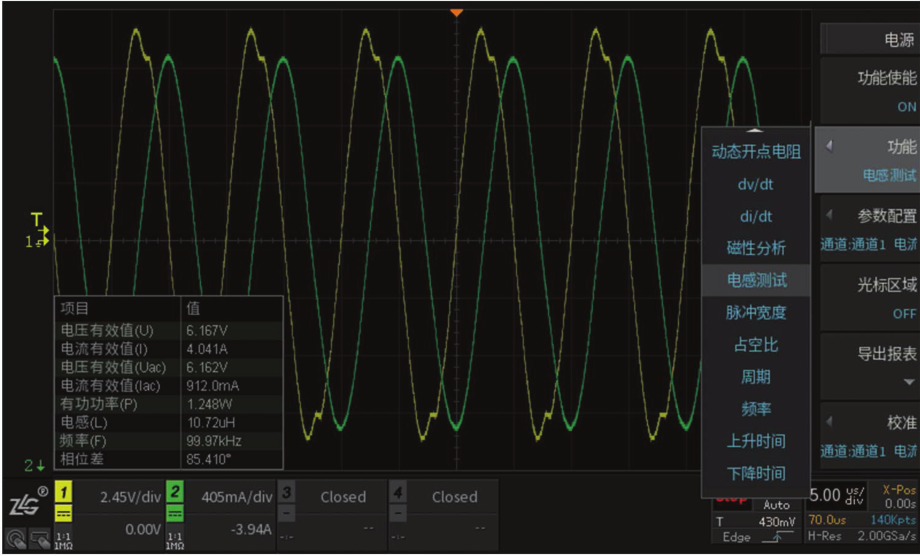

圖10 電源測試

3、ZDS示波器—SOA安全工作區測試

開關器件長期承受較大功耗,一但過壓或過流就可能會導致器件損壞甚至爆炸。通過ZDS示波器定制的SOA安全工作區測量功能,可以準確評估整個工作周期內開關器件的所有狀態,明確給出電源超出安全工作區的異常概率,便于工程師更好的評估電源工作穩定性。

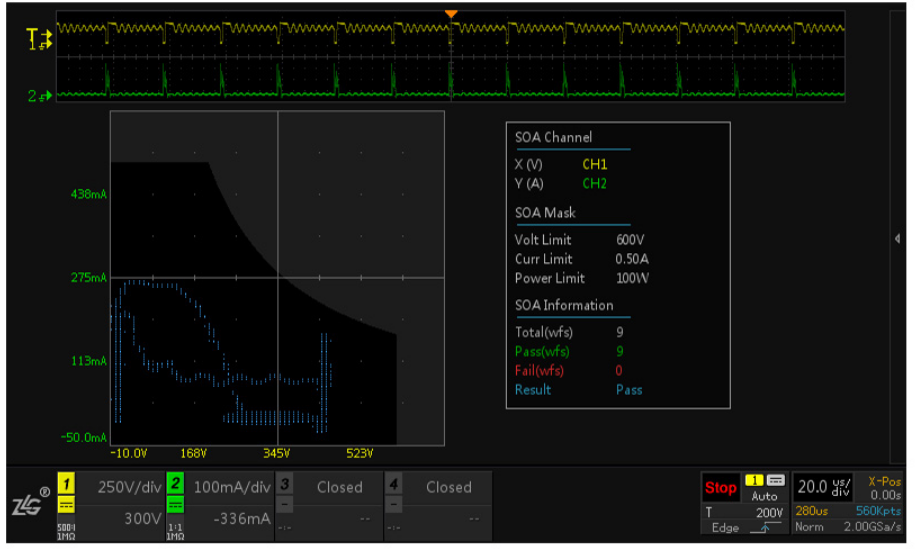

圖11 SOA測試

4、ZDS示波器—開關損耗一鍵測試

PFC MOS管開關損耗測試是電源調試中的難點,由于不同周期的電壓和電流波形都不相同,功率損耗的準確評估也更依賴長時間高采樣率的波形捕獲,因此存儲深度和功率損耗運算原始點數成為開關損耗準確與否的關鍵。

ZDS示波器最高可達512M存儲深度,并通過全硬件加速處理優化,可精準量化開關器件的功率損耗。

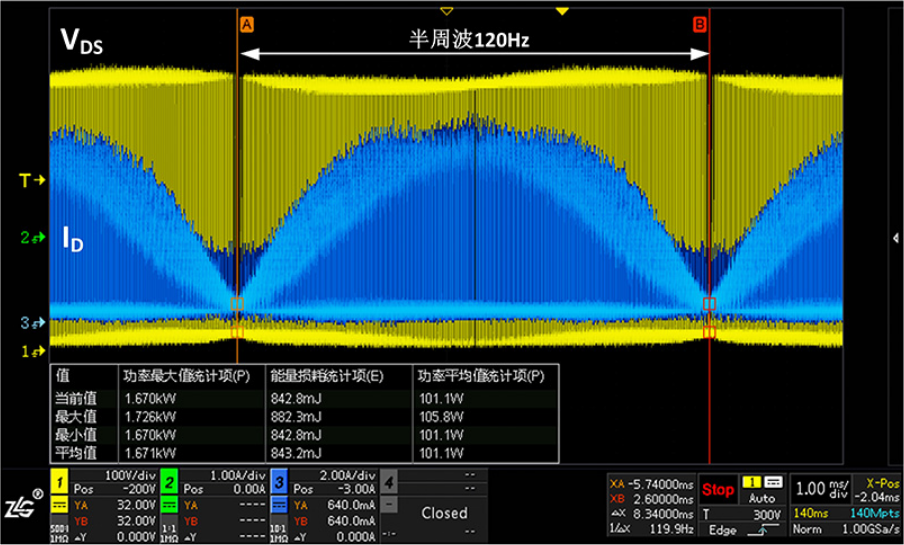

圖12 開關損耗測試
