開始測試之前,要先做好安全防護,請帶上安全冒、絕緣手套、絕緣靴子等其他絕緣設備,不做安全防護的堅決不能使用高壓測試儀器。
做好安全防護之后就可以開始測試了,首先把伸縮絕緣桿調到所需的長度,每一節絕緣桿拉到盡頭,再用力旋鈕一下就可以卡緊。

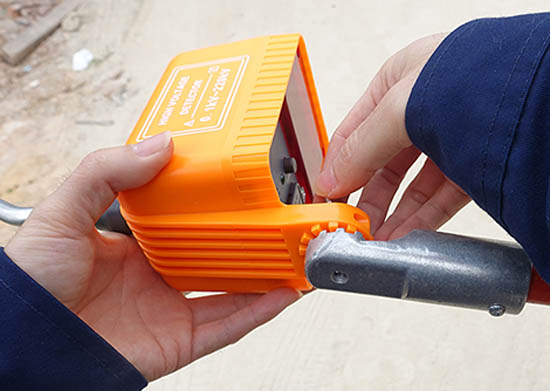

絕緣桿準備好后,接著把探測器安裝在絕緣桿末端,把探測器的牙和絕緣桿的牙對應好,扭緊螺絲就可以了。

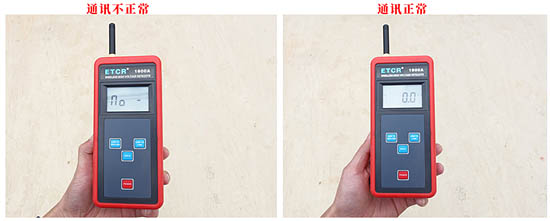

裝好探測器后,要先開機,同時打開接收器,等探測器和接收器通訊正常才可以開始測試,通訊正常如下圖:

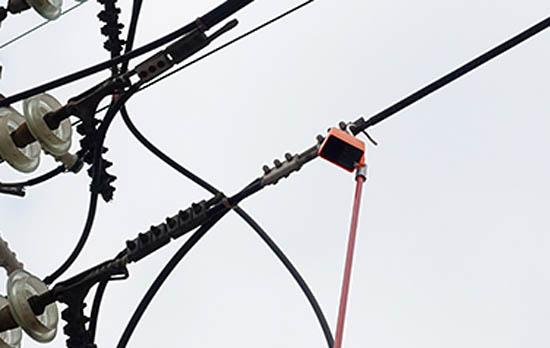

通訊正常后開始測試,用絕緣桿把探測器送上高壓線。探測器掛鉤直接掛在高壓線上,不能隔著絕緣皮,探測器一定要和裸露的線接觸。
接著看結果,如果有電,探測器會有紅光閃爍,同時有嘟嘟的警告聲,此時接收器上會顯示線路電壓。
以上是10kV架空線路測試過程。
接下來我們?cè)俚礁浇鼘?duì)10kV變壓器進行測試。
另一個測試點是變壓器引下線,如下圖
測試結束后,小心取下探測器,再收回絕緣桿,收好儀器,脫下安全防護設備,測試結束。
