2018年12月14日，“達柏林杯”第十四屆中國地暖產業高峰論壇在北京九華山莊成功召開。會上，德圖儀器產品市場經理李婷婷以《正確認識紅外熱像儀用于地暖管道檢測》為題，從熱的理論、地采暖的過程、檢測方法的實踐運用等方面進行了詳細分析，從而幫助大家正確認識紅外熱像儀，并向大家清楚地介紹到底應該如何正確使用。

以下為演講實錄：

“德圖儀器”產品市場經理-李婷婷

非常榮幸與大家有這樣一年一度相聚的機會，德圖與整個暖通行業接觸很長時間了，大家從一開始對德圖產品的不理解到現在的逐漸接受，這一過程是可喜的。然而，許多使用者也反映在產品使用環節還存在一些問題。所以我本次的演講與分享就從產品運用這一非常小的點來入手，幫助大家正確地認識紅外熱像儀，同時也正確掌握它的使用方法，令其發揮最大的使用價值。

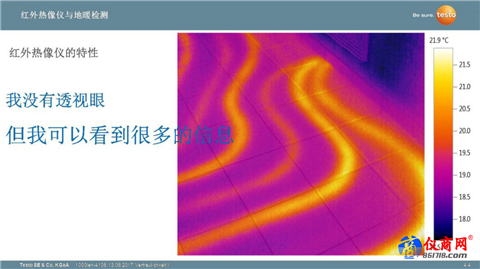

首先介紹一下什么是紅外熱像，紅外熱像可以幫助我們看到隱藏在所有物體背后的能量，因而我們可以將其認定為一個溫度值。其中，熱像的概念是將紅外的能量呈現在圖像上，通過圖像所呈現的溫度高低值，協助用戶發現其中的一些問題。

這幾年在與大家接觸的過程中，很多人會問我一個問題：紅外熱像儀能夠投射多深，它最深能夠測量埋在地下多少米的管道？

針對上述問題，我來舉一個簡單的例子。比如您家里的墻壁有20cm厚，如果真的有一個能夠穿透地面的儀器，那么它無疑也一定能夠穿透墻壁……大家覺得會有這樣的儀器出現嗎？這是危害人身安全的！可能軍工上有，但是民用上，大家可以思考一下，能否接受一個產品的投射性？我認為是不可能的。

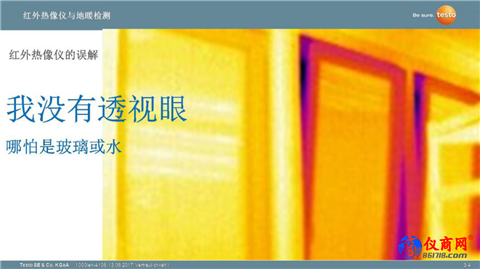

所以，當很多人問紅外熱像儀到底能夠投射多深時，我是很無奈的，因為它沒有任何的投射性。我們?nèi)四軌蛲ㄟ^玻璃看到戶外的樹或者一些建筑等，但是對于紅外熱像儀來講，即便是玻璃或者是水，都相當于是一堵墻，是非透明的。

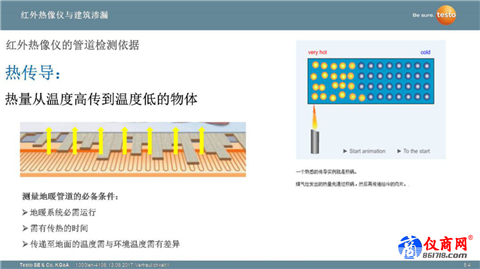

這時就會有人問了，既然沒有投射性，那它的測量依據是什么？事實上，我們可以根據熱理論看到很多信息。比如可以通過表面的一些熱性能，看到其下層或者是地下的信息，這源于它有一個非常重要的功能，即熱傳導。
