由于采用了專利性技術結構，兼顧信號完整性及零部件的結構、可加工性等多個方面，所以DaVinci 微型測試插座的特點也十分明顯，具體來說：

探針

通常，IC Socket的探針主要提供芯片與測試板的穩定可靠聯接。探針質量主要體現在結構、材質、鍍層、彈簧、套管的直徑精度及裝配制造工藝等方面。

DaVinci 微型測試插座信號探針采用雙動頭設計，頂部肩環提供預緊力，確保探針在腔體的穩定狀態及測試過程中的平穩表現。另外信號探針安裝有低介電常數材質環，在提高裝配性的基礎上，亦能確保信號探針在腔內精確對位，保證信號傳輸路徑的阻抗特性。

彈簧探針

據介紹，DaVinci 微型測試插座中采用兩種類型的彈簧探針，一種探針用于信號，另一種探針用于電源和接地。其中，傳輸信號應用外徑較細、表面套裝塑料環的信號針，實現同軸信號傳輸線結構；而接地及電源使用同一種探針，但應用不同的腔體表面及尺寸來實現與金屬腔體零件接地及絕緣的芯片測試供電需要。

為了提高探針的使用壽命，DaVinci 微型測試插座可選配芯片浮動定位板設計，提供芯片測試下壓過程的預定位，減少對探針的可能的沖擊影響。同時，史密斯英特康工程團隊還應用特殊的針高設計，以保護小直徑信號探針，提高測試的可靠性及穩定性。

此外，DaVinci 微型測試插座的金屬探針腔體結構，也由特殊工藝表面處理的金屬機加工而成，特殊的材料性能助力DaVinci 微型測試插座相較于傳統的塑料材質探針腔體有更好的抗彎性能及導熱性能：一方面在高引腳針數應用中，保證探針腔體件有良好的強度，確保所有探針可靠、穩定的PCB板接觸；另一方面，芯片測試過程中產生的大量熱能通過金屬探針腔體及時導出、散發，避免熱量局部集中，有助于提高測試穩定性及探針的使用壽命。

憑借獨特的低介電常數材質的環結構，最大化同軸結構的性能，使得DaVinci微型測試插座表現出業內同行產品難以企及的性能優勢，持續保持業內領先地位。

殼體

除了探針外，DaVinci 微型測試插座殼體由史密斯英特康專有絕緣金屬材料制造，用于放置彈簧探針，具有絕佳的信號完整性和強度。

通常來說，芯片系統性能的增加會影響測試過程中的引腳到引腳的抗噪音要求，這種問題在測試中也被稱為“串?dāng)_”，而DaVinci 微型測試插座的全屏蔽信號路徑可有效減少測試中的串?dāng)_影響，上述提到的金屬探針腔體通過接地探針接地，也可以屏蔽芯片測試過程中信號通路在測試中相互干擾的影響，減少串?dāng)_，全面提高插座的抗串?dāng)_性能，進而大幅度提升測試芯片性能的準確性。

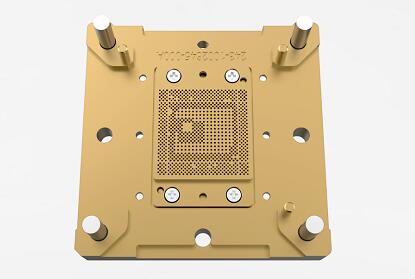

DaVinci 微型測試插座Bottom View

同時，精密加工的插座殼體還確保插座堅固的機械性能。據透露，史密斯英特康開發并應用了IM-002新型絕緣金屬材料，具有更高的強度、良好的導熱性及工藝性。

目前，DaVinci 微型測試插座已經成功完成了客戶端評估，并表現出預期的信號完整性性能和良好的批量芯片測試可靠性，適用于BGA、LGA、QFN、DFN和其他封裝的解決方案，是最小間距0.35mm的理想選擇，也實現了史密斯英特康0.35mm 及以上的球/引腳間距高速芯片測試應用的全覆蓋。

挑戰不止，升級不息

作為史密斯英特康新一代高速測試插座，DaVinci 微型測試插座結合DaVinci 56產品的出色性能，充分利用IC高速測試的DaVinci同軸技術，做到350μm間距并提供理想的引腳到引腳隔離，能夠顯著提高首件測試合格率及最終的芯片測試合格率，而其產品優勢也遠不止上述提到的那幾點。

據透露，DaVinci 微型測試插座經測試，接觸壽命可達500，000次；可匹配客戶現有的PCB測試系統和測試硬件，可以極大得節省成本；并可現場維修，根據需要更換單個探針或整個針陣列，無需額外培訓；且探針接觸路徑短，導電能力強。

正是憑借 DaVinci 系列，史密斯英特康的測試插座被廣泛應用于嵌入式設備、5G、人工智能、車聯網、數據中心高速運算等領域，鞏固了在高速測試市場的領先地位，全球眾多知名芯片和國內一線互聯網公司都是其高速測試領域的客戶。除了各種封裝測試插座產品線，史密斯英特康還開發了開發晶圓級別水平和垂直測試卡，提高芯片測試領域市場占有率。
