詹姆斯·韋伯太空望遠(yuǎn)鏡的反射鏡甚至在第一次低溫冷卻發(fā)生之前就已經(jīng)移除了90%以上的質(zhì)量。

通過(guò)加工鏡子的背面，實(shí)現(xiàn)了巨大的重量減輕，使詹姆斯·韋伯總共幾乎輕了哈勃的一半。

雖然詹姆斯·韋伯的鏡子看起來(lái)是金色的，但實(shí)際上是由鈹制成的。

是的，每面鏡子上都涂了一層金色的涂層，但如果完全用黃金制造鏡子，那將是災(zāi)難性的。

不，不是因?yàn)辄S金的密度非常高，也不是因?yàn)辄S金的延展性，這兩者都是黃金絕對(duì)擁有的特性。

最大的問(wèn)題將是熱膨脹。

即使在非常低的溫度下，黃金也會(huì)隨著微小的溫度變化而大幅膨脹和收縮，這是韋伯鏡子的首選材料的決定性因素。

然而，鈹在這方面大放異彩。

通過(guò)將鈹冷卻到低溫，并在那里拋光，你可以確保在室溫下會(huì)有缺陷，但當(dāng)這些鏡子再次冷卻到工作溫度時(shí)，這些缺陷就會(huì)消失。

只有在鈹被制造并加工成其最終形狀之后，才能涂上金涂層。

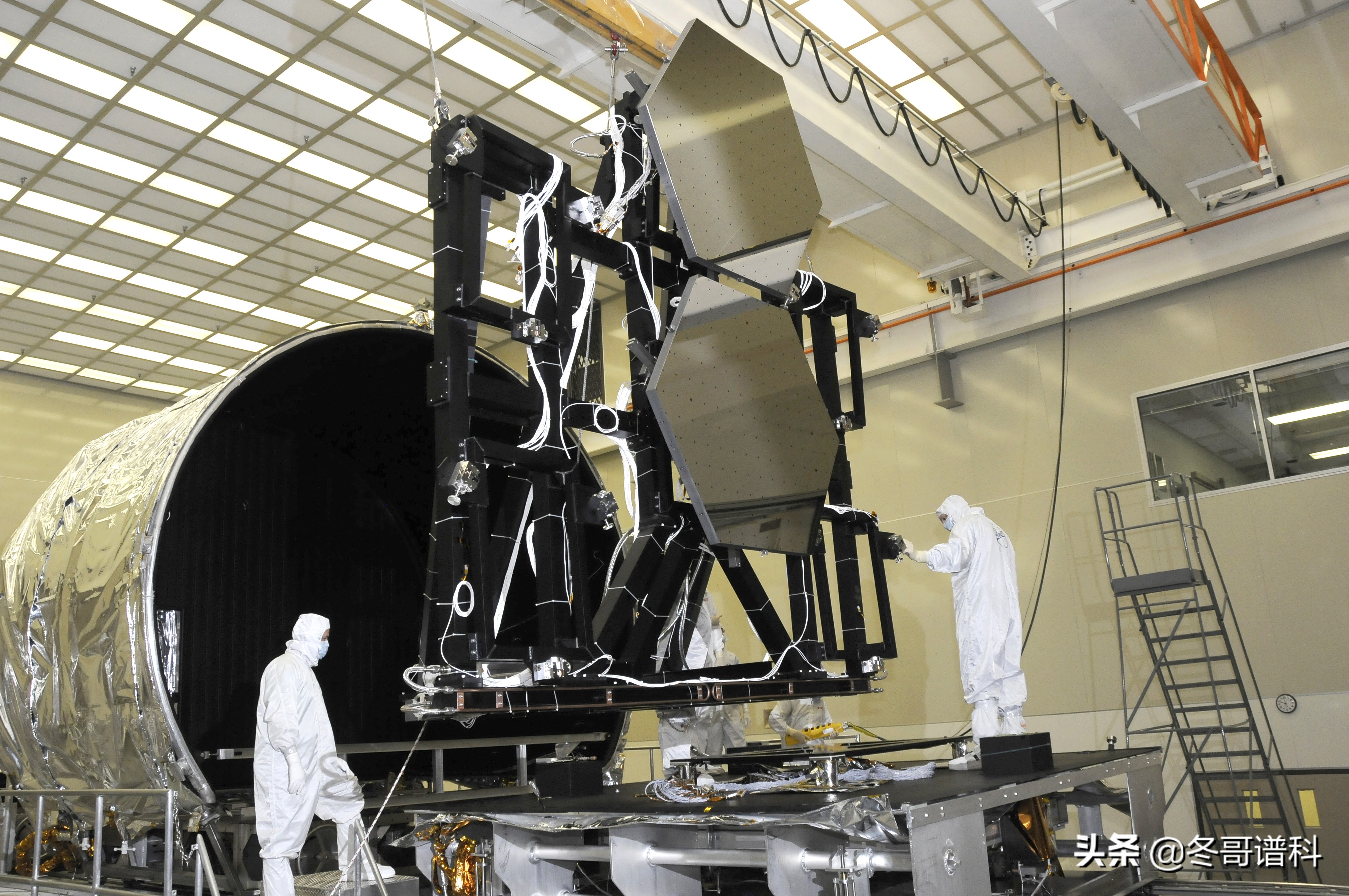

韋伯的鏡子在鍍上一層僅有約100納米厚的金原子之前，完全是由鈹制成的，這張照片展示了經(jīng)過(guò)機(jī)械加工、拋光和許多其他重要步驟之后，但在經(jīng)歷金的蒸氣沉積到鏡子表面之前的鏡子。

詹姆斯·韋伯太空望遠(yuǎn)鏡鏡子中的黃金總量只有48克。

詹姆斯·韋伯的18面鏡子中的每一面都需要突出地反射它設(shè)計(jì)用來(lái)觀察的光的類(lèi)型：紅外線。

涂抹的黃金數(shù)量需要恰到好處；涂得太少，你不會(huì)完全覆蓋鏡子，但涂得太多，當(dāng)溫度變化時(shí)，你會(huì)開(kāi)始經(jīng)歷膨脹、收縮和變形。

涂覆金涂層的過(guò)程被稱(chēng)為真空氣相沉積。

通過(guò)把“空白”鏡子放入真空室，在那里所有的空氣都被抽走，你就可以在里面注入少量的黃金蒸氣。

不需要涂層的區(qū)域，比如鏡子的背面，都被遮住了，這樣只有光滑、拋光的表面才會(huì)涂上一層金色的涂層。

這一過(guò)程一直持續(xù)到金達(dá)到所需的厚度，僅為~100納米，或約600個(gè)金原子厚度。

鍍金后，需要對(duì)反射鏡的彎曲度、公差、低溫性能等進(jìn)行多項(xiàng)測(cè)試。

只有在所有這些測(cè)試都通過(guò)之后，最后一層無(wú)定形玻璃的涂層才最終被涂上，以保護(hù)黃金。

黃金本身不會(huì)直接暴露在太空中；它被覆蓋在一層薄薄的無(wú)定形二氧化硅玻璃上。

你為什么不直接把黃金暴露在太空深處呢？

因?yàn)樗浅Ｈ彳?，延展性很?qiáng)，即使是輕微或微小的撞擊也很容易損壞。

盡管鈹在很大程度上不會(huì)受到微流星體撞擊的影響，但薄薄的金涂層會(huì)受到影響，因此如果沒(méi)有額外的保護(hù)層，就無(wú)法保持望遠(yuǎn)鏡運(yùn)行所需的光滑度。

這就是最后一層“涂層上的涂層”的用武之地：無(wú)定形二氧化硅玻璃。

雖然我們通常會(huì)將鏡子與玻璃制成并在其上涂上某種涂層聯(lián)系在一起，但在這種情況下，玻璃的功能非常簡(jiǎn)單：對(duì)光線透明，并保護(hù)黃金。

所以，是的，它是鍍金的，但黃金本身也需要用它自己的涂層來(lái)保護(hù)。

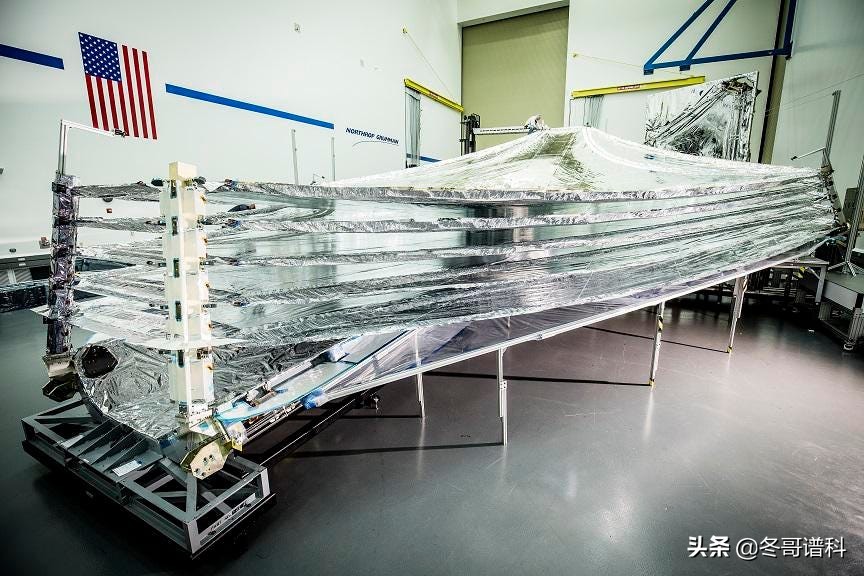

遮陽(yáng)板的所有五層都必須沿著其支撐物正確展開(kāi)和張拉。

每一個(gè)夾子都必須松開(kāi)；每一層都不能卡住、卡住或撕裂；一切都必須正常工作。
