9951A是面向光電行業客戶開發的一款模塊化測試儀器（8個槽位），可根據客戶的測試需求選配光衰減器、光功率計、光開關、光擾偏器等測試功能模塊，搭建特定的多通道測試方案，高效率地完成光波測試任務：

· 0dB～65dB單、多模光信號連續衰減；

· -50dBm～+26dBm或-80dBm～+10dBm范圍光功率測量；

· 1×2/4/8/16/24路光開關的光通道切換；

· 高速擾偏后的光偏振度≤5%；

· 通過控制指令實現自動化集成測試等。

（方案一）多通道光衰減測試方案

根據客戶單模、多模光衰減需求，結合測試通道數，選配系列光衰減器模塊插入主機槽中（最多配置4個光衰減器模塊、8個通道）。結合特定的光功率監測需求，也可以定制帶光功率監測功能的多通道光衰減方案。

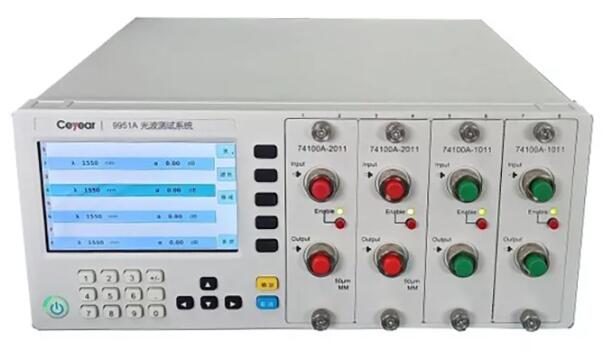

a.多通道光衰減器

（方案二）多通道光功率測試方案

根據客戶光功率測試范圍、測試通道數需求，選配系列光功率計模塊插入主機槽中（最多配置8個光功率計模塊、32個通道）。結合特定的光功率實時性監測需求，也可以定制帶模擬信號輸出功能的多通道光功率測試方案。

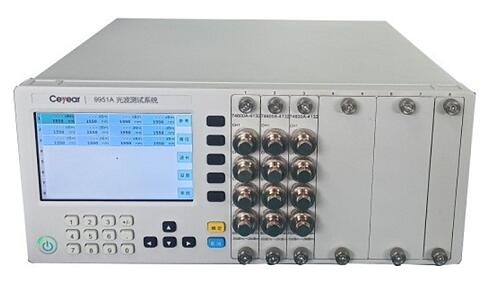

b.多通道光功率計

（方案三）多通道光開關方案

根據客戶光開關切換通道數需求，選配系列光開關模塊插入主機槽中（1×2/4/8/16/24通道光開關可供選擇）。結合特定的光功率監測需求，也可以定制帶光功率監測功能的多通道光開關方案。

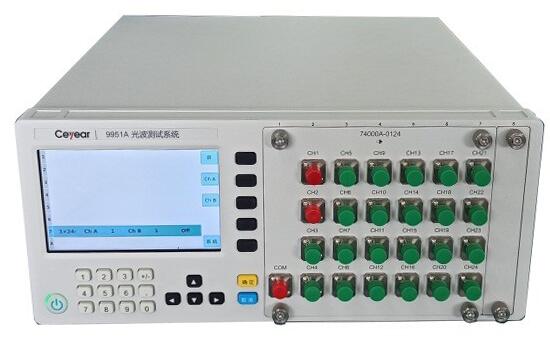

c.多通道光開關

（方案四）多通道光電綜合測試方案

根據客戶光功率、光開關、光衰減或光擾偏等測試需求，選配不同模塊插入主機槽中（在8個槽位中自由組合），即可形成功能豐富的多通道光電綜合測試解決方案。

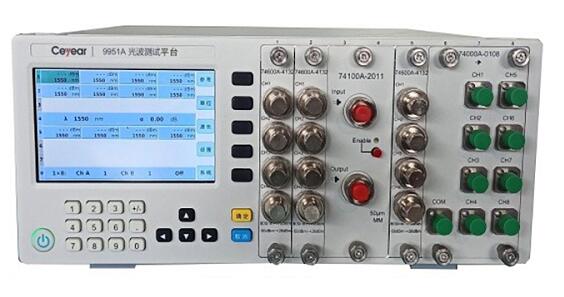

d.多通道光波綜合測試系統

9951A系列化產品可應用于光無源器件（如光分束器、耦合器、衰減器、濾波器、波分復用器、環形器）、光有源器件（如激光器、發光二極管、光電探測器）以及光芯片、光模塊、光組件的研發、生產過程中的光電參數測試。

產品具有20多種基礎配置的光功率計、光衰減器、光開關、光擾偏器可供選擇（見表1），通過自由組合能夠搭建上百種測試方案，共用主機平臺、應用軟件能夠大幅度地節約成本，實現高效率、多用途、多通道光波測試解決方案，能夠?yàn)榭蛻舫掷m(xù)降低成本、減少空間占用。

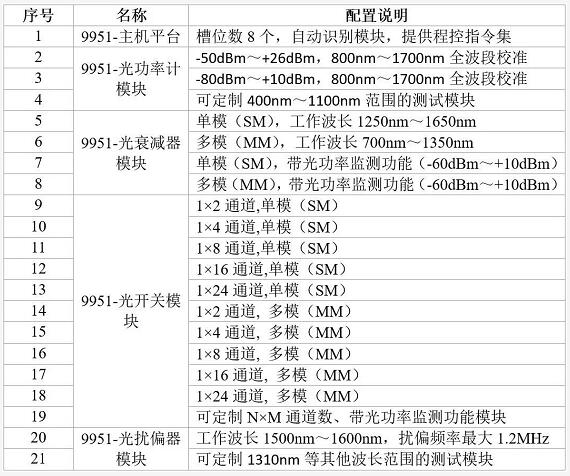

表1  各功能模塊配置
