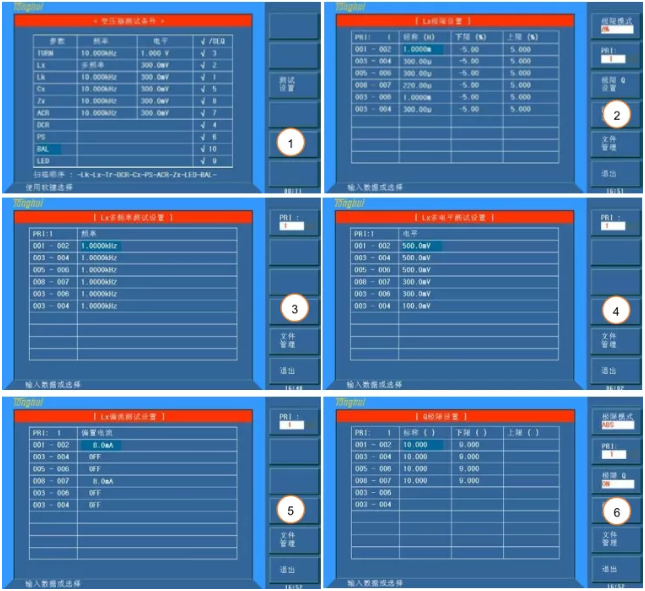

早期自動變壓器測試系統設置測試參數需要進入不同的設置頁面，如設置 Lx 的相關參數,需進入 6-7 個不同的子頁面，相當?shù)姆爆?

經過改進，現多個參數可以在一個頁面切換,且 Lx 所有相關參數在一個表格內即可設置完畢，一目了然，極大提高了設置效率

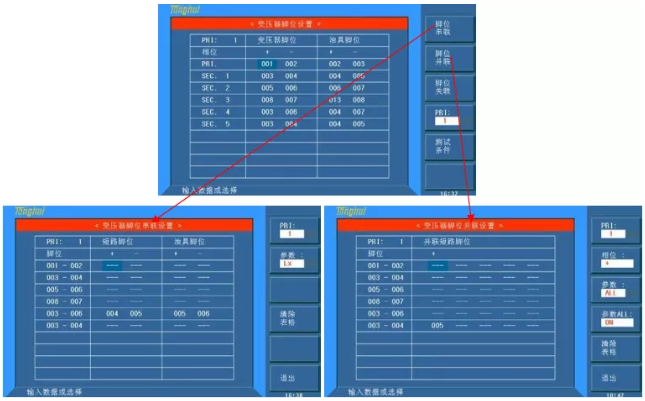

3. 改進腳位串、并聯設置

早期型號設置腳位時，需要串聯腳位和并聯腳位時，需進入各自不同的子頁面

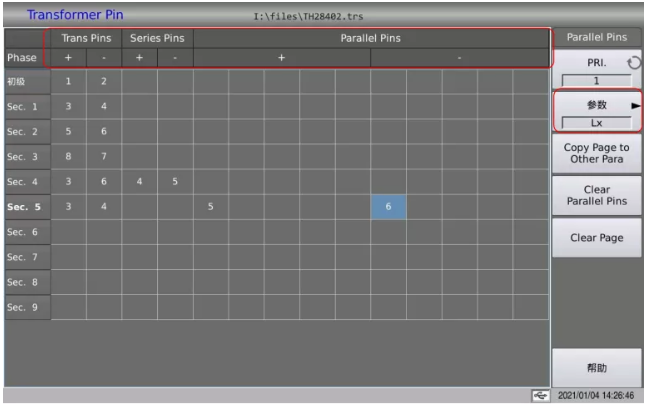

經過改進后，直接在一個頁面里即可設置腳位串并聯

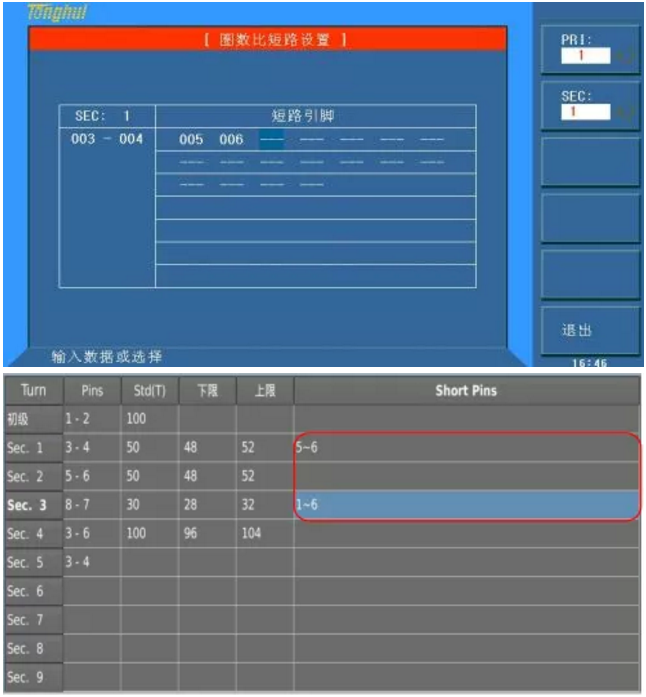

4. 改進的多腳位輸入方式

在變壓器掃描設置時，經常出現需要類似 1,2,3,4,5,6 這樣多個連續腳位輸入的情況，因此改進了輸入方式，使用習慣性的類似 1~6 這樣表示連續方式輸入的方式，簡化了顯示頁面，提高了輸入效率。

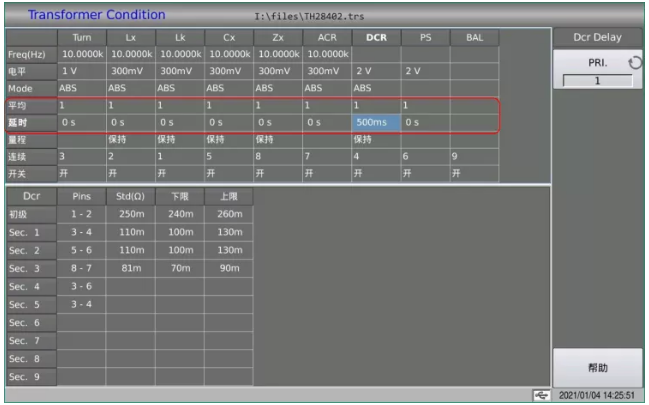

5. 每個掃描參數增加平均次數和延時設置來增加穩定性

在變壓器掃描測試時，由于部分電感回路電感量較大，需要經過一定時間的穩定之后才能讀到準確的數值，針對此情況，對每個掃描參數增加了平均次數和延時設置來增加穩定性,同時不會影響到其他參數的測試速度

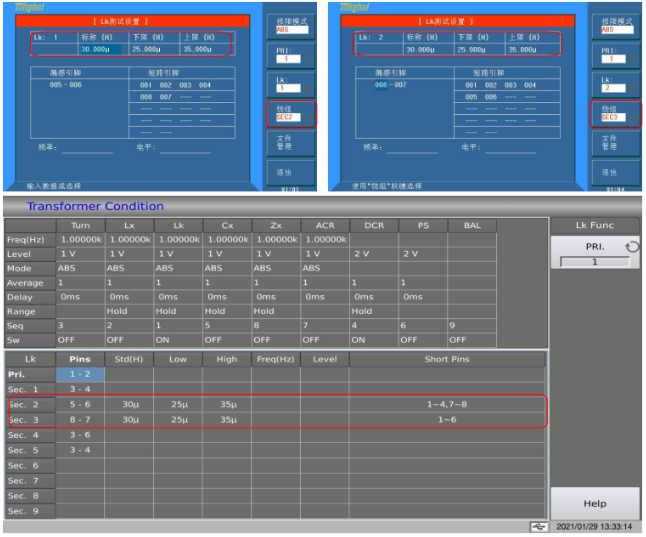

6. 改進漏感設置方式

在多個繞組測試漏感 Lk 時，早期儀器需要不斷切換對應繞組，并設置標稱值及極限值，非常麻煩，新一代自動變壓器測試系統改進了這種設置方式，直接在同一個設置頁面即可設置不同次級繞組的腳位及連接方式、省去了輸入漏感引腳,直接在相應的引腳處輸入標稱值,上下限即可

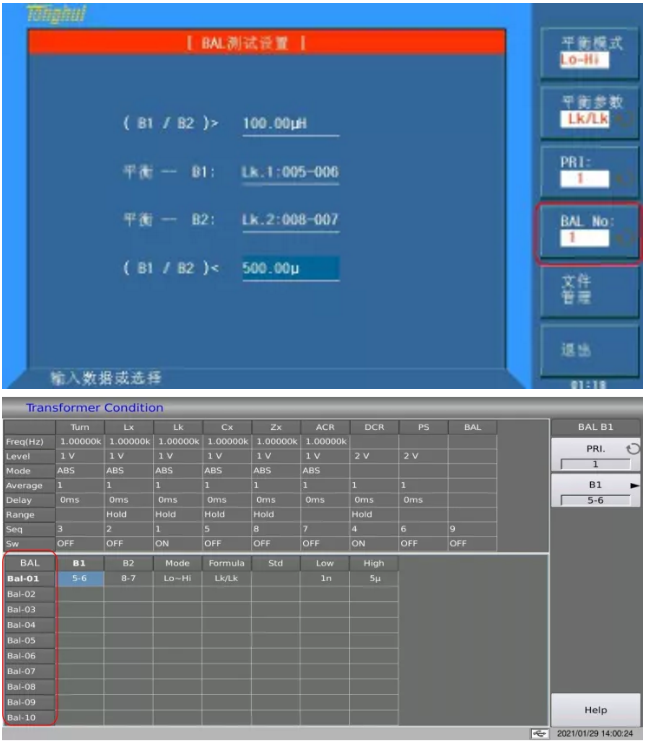

7. 改進了平衡掃描方式

測試多繞組變壓器平衡時，如同測試漏感一樣，早期儀器需要不斷切換次級平衡腳位并設置對應極限值，新一代自動變壓器測試系統改進了此設置，將所有平衡設置項目在同一頁面即可設置，針對早期平衡點數最多只有 5 個點的不足，升級到了 10 個點

LCR測量功能

1. 此功能為選件

2. 詳細功能及指標請參考 TH2840 系列 LCR 數字電橋技術參數
