測試所有頻段！這是頂尖5G設備廠商的一大心愿。全新矢量信號發生器R&S®SMM100A可以滿足這一需求！

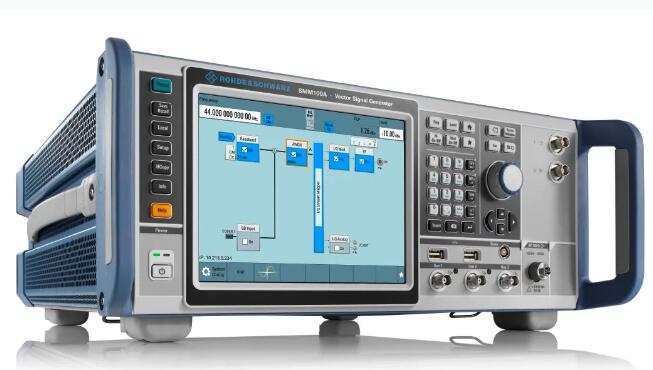

羅德與施瓦茨公司發布了在同類產品系列中唯一具有毫米波頻段測試能力的全新矢量信號發生器R&S®SMM100A，該儀器可以滿足為進入生產階段，最先進的無線通信設備產生數字信號，以及開發未來產品和技術的嚴格要求。

包含所有通信標準使用到的頻帶

5G設備廠商期望通過單臺信號發生器來涵蓋5G NR的FR1和FR2兩個頻段的測試。

R&S公司全新矢量信號發生器R&S®SMM100A在100kHz~44GHz整個頻段范圍內展現出優秀的射頻特性。R&S®SMM100A包含了目前所有通信標準使用到的頻帶，包括LTE、5G NR以及最新的WLAN標準Wi-Fi 6和Wi-Fi 6E（最高到7.125GHz）。諸如Bluetooth®之類的無線個人區域網絡也涵蓋在內。

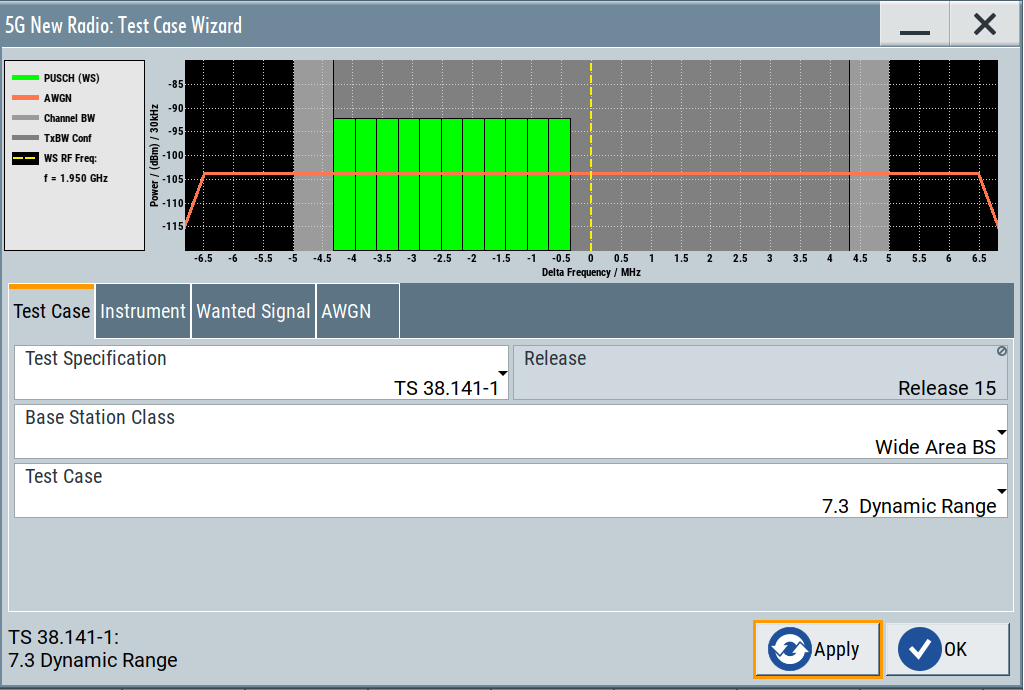

5G NR測試用例向?qū)г试SR＆S®SMM100A 方便、巧妙地配置用于BTS測試，并符合3GPP TS 38.141規范

R&S®SMM100A的最大射頻帶寬為1GHz，對于采用最高要求的無線標準規范，包括IEEE 802.15.4z超寬帶信號（HRP-UWB）的設備，也能夠生成滿足測試所需的寬帶信號。

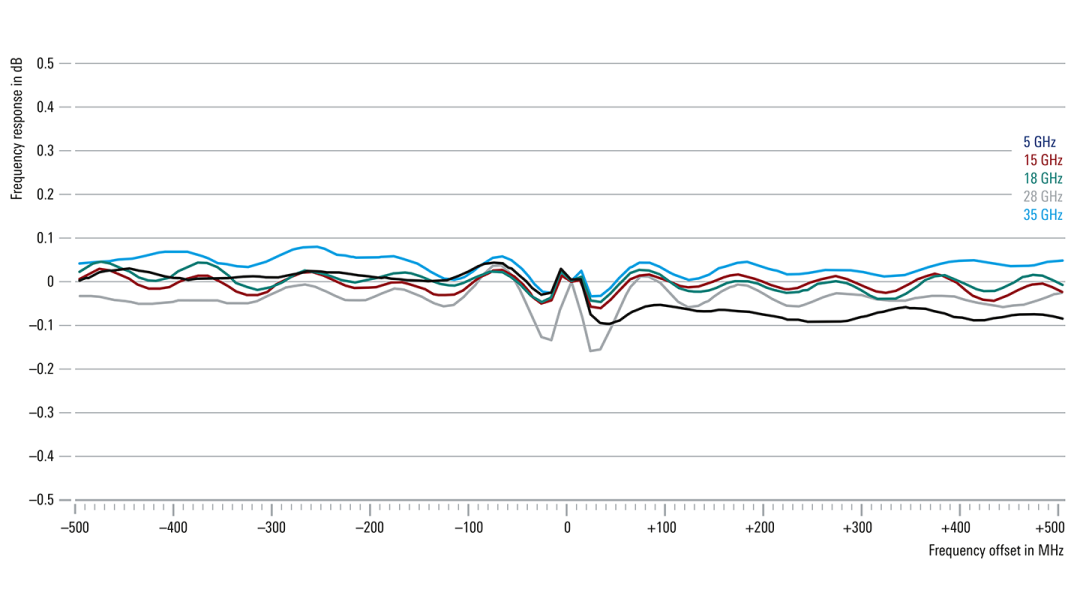

測量 I/Q 調制頻率響應

穩定、可靠的信號質量

R&S®SMM100A提供最大+18 dBm的輸出功率，從而減少了外置放大器的使用。優秀的調制頻率響應，誤差矢量幅度（EVM）和相鄰信道功率比（ACPR）性能提高了信號質量，確?？煽?、穩定性強的測試精度。

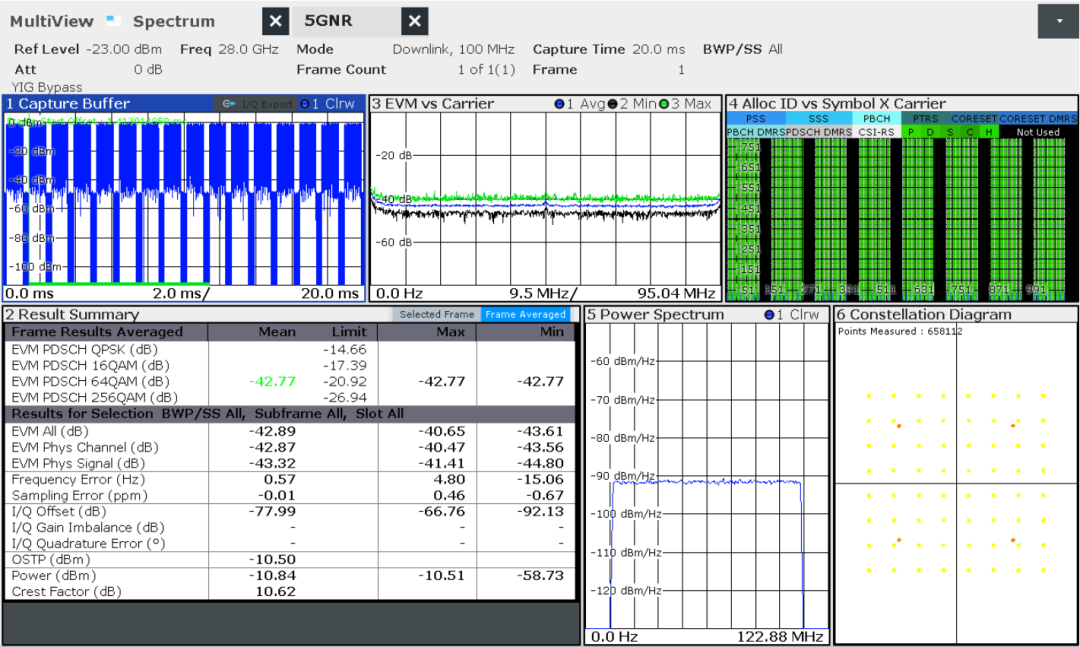

針對100 MHz 5G NR信號，3GPP TM 3.1、28 GHz載波頻率測得的EVM

具備靈活的選件概念，和超強可擴展性

根據客戶從研發到生產對于射頻性能的廣泛需求，我們提出選件的概念來提高儀表的配置靈活性。R&S®SMM100A具有從6GHz到44GHz的六個最大頻率范圍選件和四個從120MHz到1GHz的調制帶寬選件來滿足所有主要設備的頻帶需求。用戶只需輸入一個密鑰代碼即可隨時根據需要，升級儀器的功能。

用戶可以使用帶有內部基帶發生器的實時信號生成功能，現場配置參數產生信號，也可以使用任意波形發生器（ARB）播放用R&S®WinIQSIM2?仿真軟件定義的波形。R&S®SMM100A具有高達2 Gsample采樣點深度的大ARB內存，和最大1.2 Gsample/s的高采樣率。對于生產使用，Multi-Segment模式通過在各個基帶信號之間的快速切換，進一步加快了測試序列的速度。

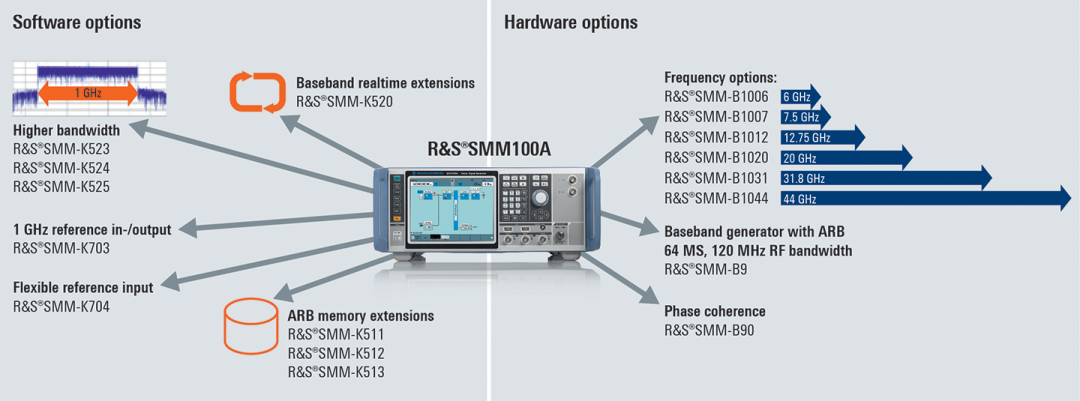

重要軟件和硬件選件概覽

遠程控制，操作便捷

儀器帶有內置的SCPI宏記錄器，客戶可以快速方便地創建準確無誤的遠程控制程序。此外，MATLAB®或者Python腳本不僅可以在R&S®SMM100A上重復使用，而且還可以在目前大多數羅德與施瓦茨矢量信號發生器上使用。

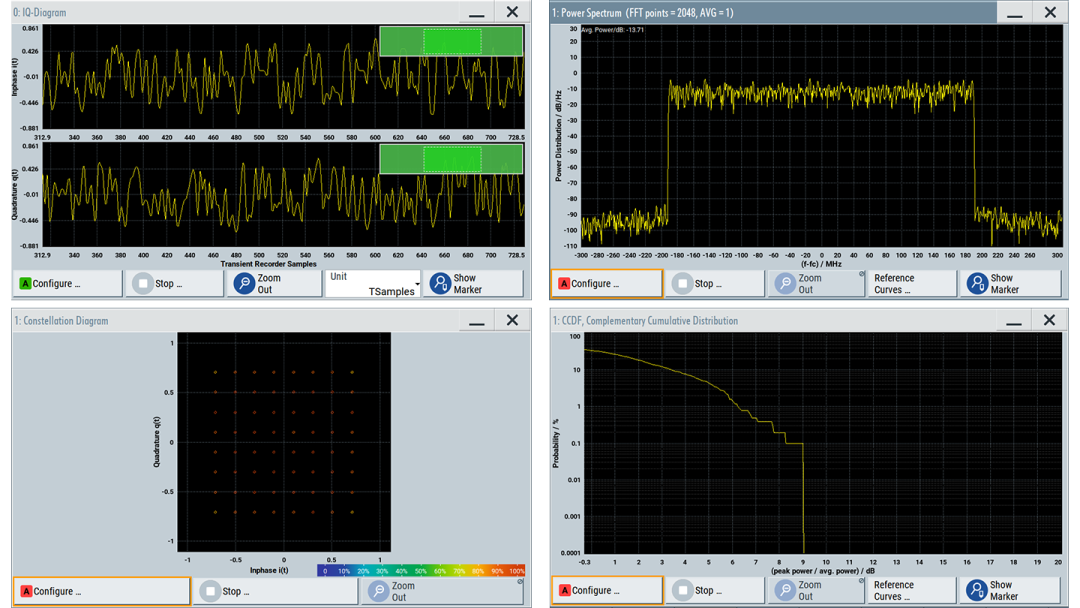

實時圖形信號監控

在秉持了一貫以來的高性能、高可靠性和高穩定性的特點，R&S在創新實踐和技術突破方面的進程進一步加快。
