隨著國內疫情逐步穩定向好,大多數企業已經復產復工。為減輕企業設備采購成本,助力產品質量提升,ZLG致遠電子將實驗室測試開關電源的設備進行組合,推出優惠套餐,為客戶提供完整解決方案。

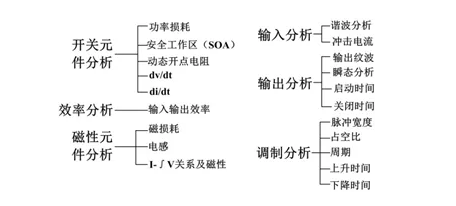

ZLG致遠電子推出的套餐方案包含電源定制版示波器ZDS3024,高壓差分探頭ZP1500D、電流探頭ZCP0030-50、環路套件等,可支持以下電源行業典型測試項目。
同時,環路分析功能可為電源的動態響應調節、穩定性提升以及成本優化提供最直接的數據分析。

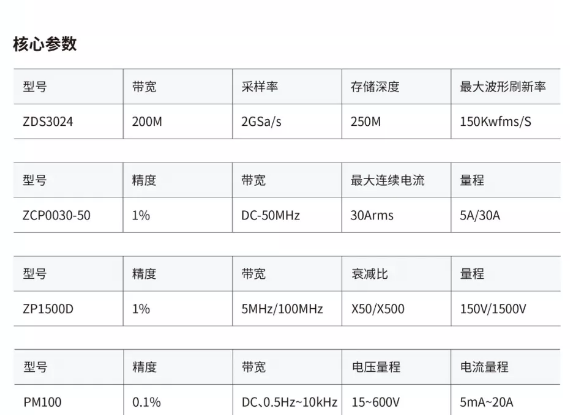

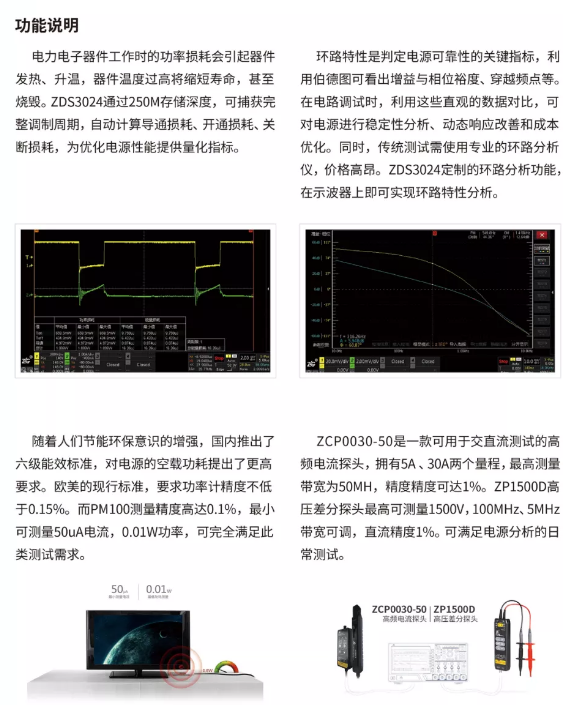

對于電源產品的待機功耗,ZLG致遠電子的高精度功率計PM100可實現精準測量,最小可測50uA小電流。具體組合套餐及方案如圖所示:
詳細測試解決方案

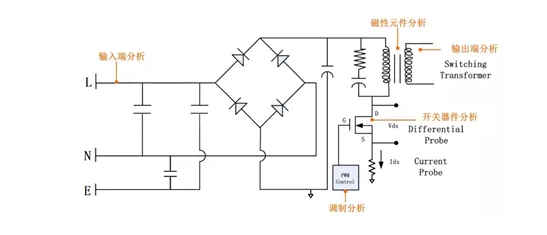

在大多數現代系統中,流行的DC電源結構是開關電源(SMPS),這種電源因能夠高效處理負載變化而聞名。典型SMPS的電源信號路徑包括無源元件、有源元件和磁性元件。其主要構成如圖所示。

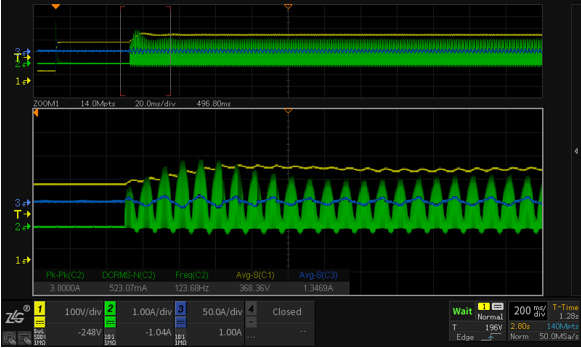

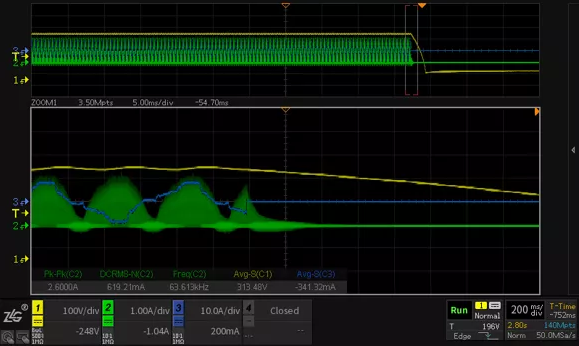

1、開關機時序測試
PFC啟動和關斷會有各種沖擊和異常出現,使用示波器的觸發功能檢測啟動和關斷過程,PFC啟動的電感電流會有明顯的過沖,對MOS管有極大沖擊,需要測試評估。

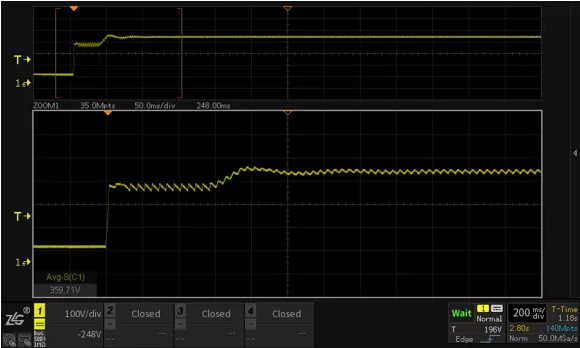

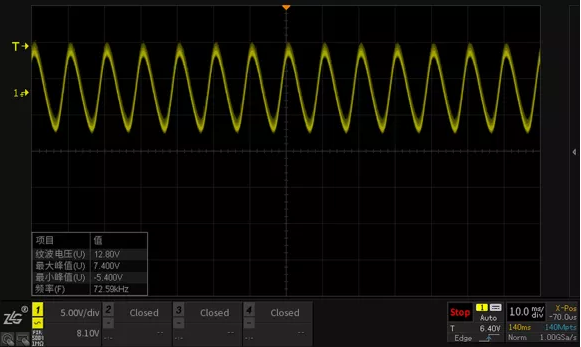

2、直流母線紋波測試
可以使用示波器測試直流母線紋波。

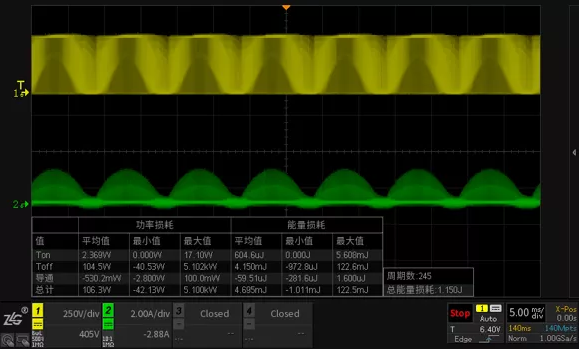

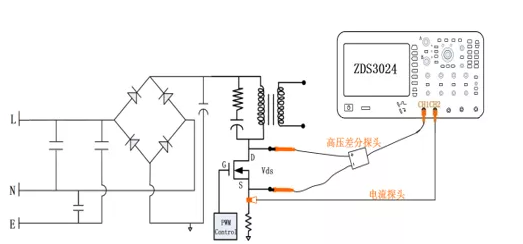

3、開關損耗測試
對于普通的MOS管來說,不同周期的電壓電流波形幾乎完全相同,因此整體功率損耗只需測試任意一個周期即可。但對于PFC MOS管來說,不同周期的電壓電流都不同,因此功率損耗的準確評估依賴較長時間(一般大于10ms),較高采樣率的波形捕獲,并且要求所有原始數據都要參與功率損耗計算。

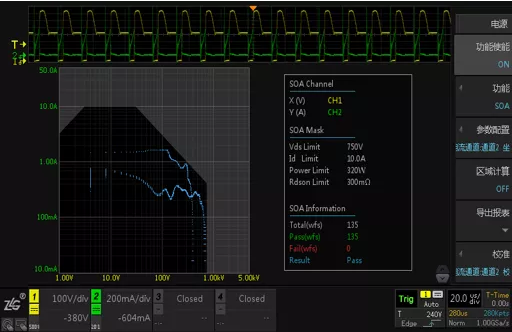

4、SOA測試
SOA(Safe operating area)是由一系列(電壓,電流)坐標點形成的一個二維區域,開關器件正常工作時的電壓和電流都不會超過該區域。簡單來講,只要器件工作在SOA區域內就是安全的,超過這個區域就存在危險。
5、環路分析
在反饋網絡中,環路分析可以測量系統的增益、相位隨頻率變化的曲線(伯德圖),分析系統的增益余量與相位余量,以判定系統的穩定性;在被動器件的阻抗分析中,環路分析可以觀察電容、電感的高頻阻抗曲線,測量電容ESR等。
