如今快充技術百花齊放，針對目前五花八門、快充協議不通用的充電器，艾德克斯推出了可兼容市面上眾多快充充電器的IT-E255A/M快充控制盒。可用于測試QC2.0，QC3.0，QC4.0，MTK PE+，PE2.0+，USB PD2.0，USB PD3.0 （USB PPS）七種充電協議技術的充電器。為滿足不同測試需求，快充控制盒分為自動測試版和手動測試版，可模擬手機、平板、筆記本電腦等的快充控制信號，適用于具有各類快充技術的智能手機（平板電腦）AC/DC適配器、移動電源、車充、墻充的測試。

IT-E255A為自動測試版，同樣具有大屏幕液晶顯示屏，可通過TTL接口連接艾德克斯IT8500+可編程直流電子負載進行自動測試，同時USB或RS232連接電腦可在線或離線進行測試。尤其適應于系統搭建，全自動化測試系統和老化測試使用，常用于生產制造、批量質檢中使用。

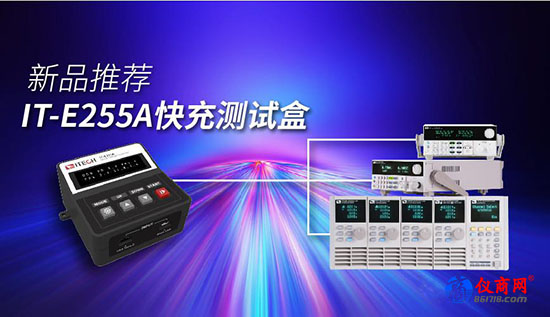

IT-E255A快充控制盒

IT-E255A支持SCPI協議編程，上位機軟件功能可實現QC2、QC3、PE+、PE+2、USBPD、PPS、LIST 等多種工作模式，list自動測試中，可進行V/I比較判斷、短路、OCP、OPP、數據和編程條件輸出等功能。圖二所示即為上位機軟件在進行充電器OCP過電流保護測試時，自動顯示的波形，方便客戶對于功能的理解。

IT-E255M快充控制盒

IT-E255M為手動測試版，具有大屏幕液晶顯示屏，支持與艾德克斯IT8500+、IT8800、IT8700等多款直流電子負載的直連，模擬充電器負載的拉載測試。與待測物連接提供Type-C和micro-USB兩種接口。適應于研發、質檢部門的抽檢等。

關于艾德克斯

艾德克斯電子一直致力于“功率電子”產品為核心的相關產業測試領域的研究，IT-E255A/M系列快充控制盒繼承了艾德克斯產品一貫的高性能、高品質，覆蓋目前市面上眾多的快充技術協議的測試儀，可用于手機、平板充電器、充電寶、車充、墻充、甚至無人機充電器，自動測試版本可用于系統搭建，更高效地完成產品批量測試。
