從設計、制造、封裝、測試到最后的終端出廠和銷售，一枚小小的芯片，要經歷一個復雜而又漫長的流程。
對于這些流程，許多半導體從業者都能如數家珍。然而，半導體廠房的建設圖景卻鮮為人知。6月25日，懷揣對芯片廠房的好奇，記者走進重慶首個8英寸MEMS特色芯片全產業鏈項目——奧松半導體 8 英寸 MEMS 特色芯片 IDM 產業基地一期項目（以下簡稱“奧松半導體”）建設現場，揭露芯片廠房長啥樣。
▲項目建設現場。受訪單位供圖
在位于重慶高新區曾鳳路上，一棟棟泛著金屬光澤的銀灰相間建筑格外醒目——這是奧松半導體項目的所在地。該項目作為重慶半導體產業生態的重要一環，建成后，將有力保障數字城市、新能源汽車等眾多支柱產業和新興產業核心部件的供應鏈安全，為國內新質生產力產業體系構建注入強大動力。
目前，該項目建設進入倒計時，正在進行核心工藝設備搬入前準備，預計8月正式通線試產。
▲項目建設現場。受訪單位供圖
步入快要成型的無塵車間，地面的特殊構造立即吸引了記者的注意：原以為是工業毛坯的水泥地面，竟密布著規則排列的圓形狀孔洞。
“很多人第一次看到，可能會好奇為什么地上有那么多孔洞?！眾W松半導體項目負責人李忠告訴記者，這些間距有序分布的孔洞實則叫“華夫筒”，它的作用是使?jié)崈魵饬鞲鶆虻貜奶旎ò逅惋L(fēng)孔流出，已逐漸成為高端半導體廠房的標配技術。
“為什么半導體廠房潔凈室有黃光區？”記者好奇追問。原來黃光區是光刻工藝的核心區域，其主要作用是通過特殊波長的黃光照明為光刻膠處理提供安全環境，避免紫外線和短波長可見光導致光刻膠提前發生化學反應。這個區域在涂膠、曝光前處理和顯影等關鍵工序中發揮著不可替代的作用，既能保護光敏材料不受干擾，又能維持工藝穩定性，同時配合超高潔凈環境，確保光刻工藝的精度和芯片制造的良率。

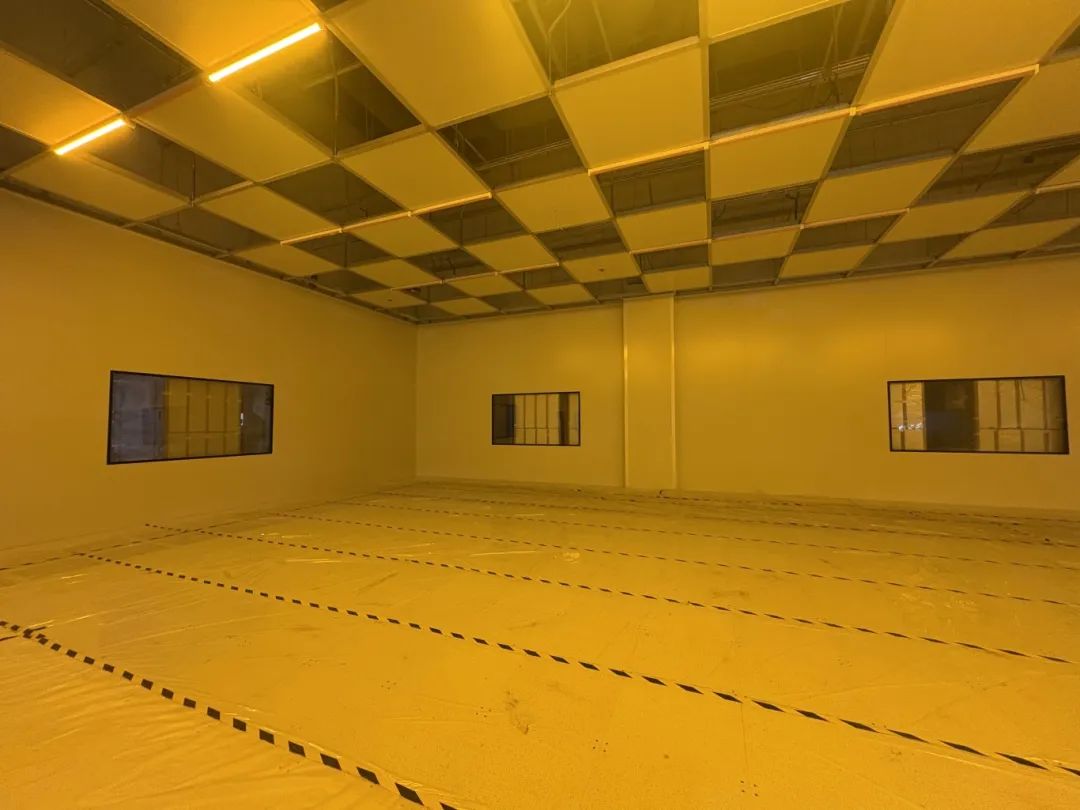

▲快要成型的芯片生產無塵車間。受訪單位供圖
“黃光波長避開了光刻膠敏感的紫外波段，可確保光刻膠不會因環境光意外曝光，避免圖案損壞?！崩钪医忉尩馈?
據了解，芯片生產除了對環境的要求極為苛刻外，更對潔凈度有著超乎尋常的標準——這種“超凈化”要求直接體現在廠房設計上：芯片廠房的外立面幾乎不設置窗戶，以從建筑結構層面隔絕外界污染。
據透露，項目正在對場地進行深度清潔與精密檢測，從地面平整度到墻面密封性，為7月中旬的關鍵設備進場做準備。項目全面投產后，將成為重慶首個8英寸MEMS特色芯片全產業鏈項目，實現各類MEMS半導體傳感器產品從研發到量產的無縫銜接。年產數億顆高端傳感器的產能規模，產品涵蓋溫濕度、壓力、氣體、光電等多個品類，性能指標將達到國際先進水平。
▲項目效果圖。受訪單位供圖
重慶作為西部工業重鎮，近年來以功率半導體和傳感器芯片為突破口，充分發揮汽車、電子信息等產業優勢，通過政策引導和重大項目布局，正快速崛起為集成電路產業的新興高地。奧松半導體項目的落地投產，將進一步鞏固重慶在MEMS傳感器領域的領先優勢。
“科學城已形成完整的集成電路產業鏈，隨著奧松半導體等企業的加入，科學城的集成電路產業將迎來更加繁榮的發展局面?！笨茖W(xué)城有關負責人表示，目前，科學城已構建了從EDA平臺、共享IP庫、芯片設計、制造到封裝測試的集成電路全新產業鏈，吸引了SK海力士、華潤微電子、中國電科等一批知名集成電路企業聚集發展，初步形成涵蓋人才培養、產業孵化、驗證仿真、工藝服務的產業創新生態。
