功率測量模塊M7103

適用于高壓光伏逆變器的出貨檢測，用于數據采集儀的功率測量模塊新上市。

M7103為數據采集儀LR8101和LR8102的選件模塊，可以測試最大電壓為1500V電源線路的功率。M7103和LR8102的組合可以測量最多12個通道，通過連接多個此組合可從12個通道擴展到最多120個通道?？蔀楣夥孀兤骱蛢δ芟到y(tǒng)等新一代能源系統中的出貨檢測和質量評估的高效化作出貢獻，加快實現去碳化社會。

功率測量模塊M7103?4、數據采集儀LR8101、M7103專用電源模塊的組合

開發背景

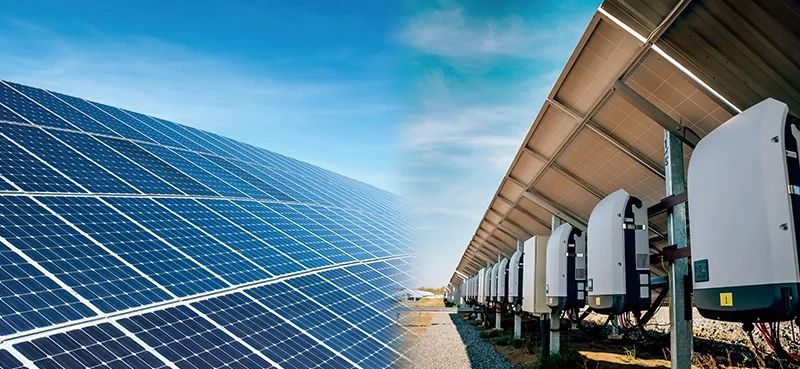

為實現去碳化社會，全球正在加快可再生能源的普及，光伏系統作為主要可再生能源之一，正升級到更高電壓以提高發電效率和降低成本。以往電壓為DC600V～DC1000V的產品是主流，但由于追求高效化，目前支持1500V的產品也在增加。

光伏逆變器制造商進行全部出貨檢測，針對功率、諧波畸變*1和轉換效率等多種功率質量參數檢測。但因高壓化，難以直接接入以往測量儀，測量系統規模大且復雜，新課題不斷增加。如組串式逆變器*2等帶輸入的設備，其功率測試點多達數十個通道。因此，為高精度測量所有功率需搭建大型系統。

*1 諧波畸變：即交流的電壓波形或電流波形的畸變。電能質量的評估指標之一。

*2 組串式逆變器：光伏逆變器的一種。將多系統的直流輸入單獨轉換為交流，以提高發電效率。

近年來，新型電力基礎設施如儲能系統的研發正如火如荼。儲能系統通常由大容量電池串聯組成，整體電壓較高，其出貨檢測與光伏逆變器一樣需要多通道測量高壓功率。

我司多年來致力于提供功率測量技術解決方案，為匹配新一代能源系統研發市場，開發了功率測量模塊 M7103，可用于制造工藝和質量評估，支持高電壓且注重節約空間和擴展性。

產品特點

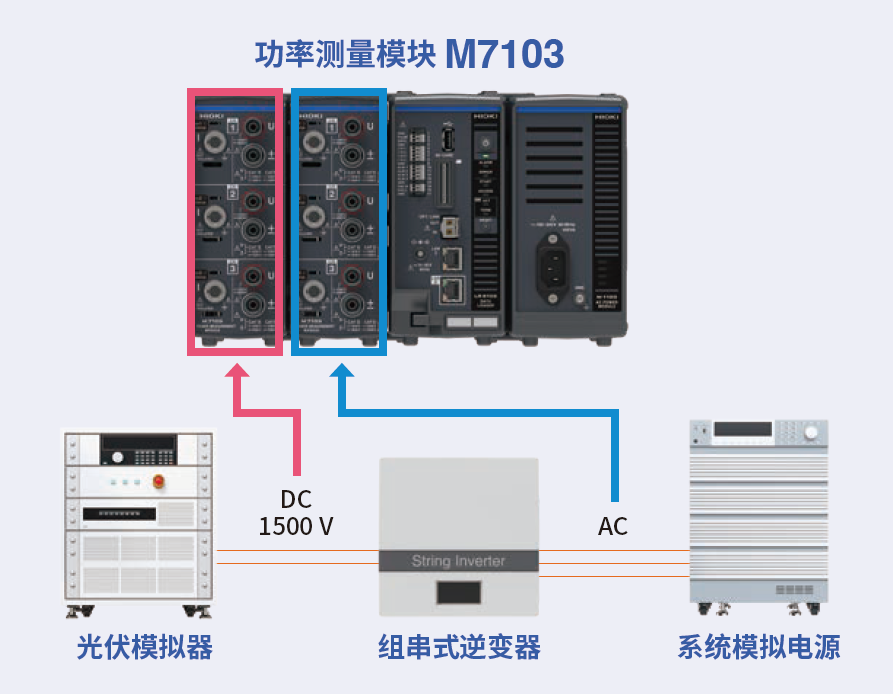

1、支持高壓系統DC1500V的輸入電壓

M7103適用于光伏發電和儲能系統等高壓系統的測量。支持DC 1500 V CAT Ⅱ/DC 1000 VCAT Ⅲ，可直接輸入高電壓進行安全測量。適用于現在主流的1500V高壓光伏逆變器。

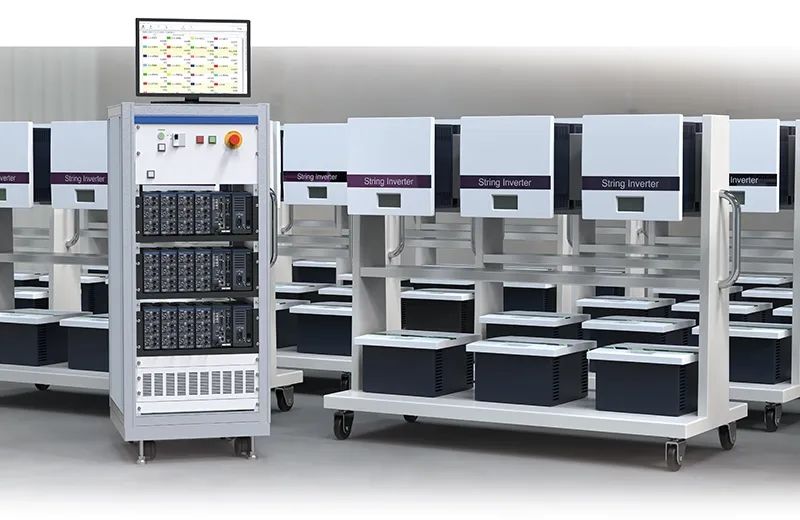

2、適用于光伏逆變器生產線的模塊式功率測量儀器

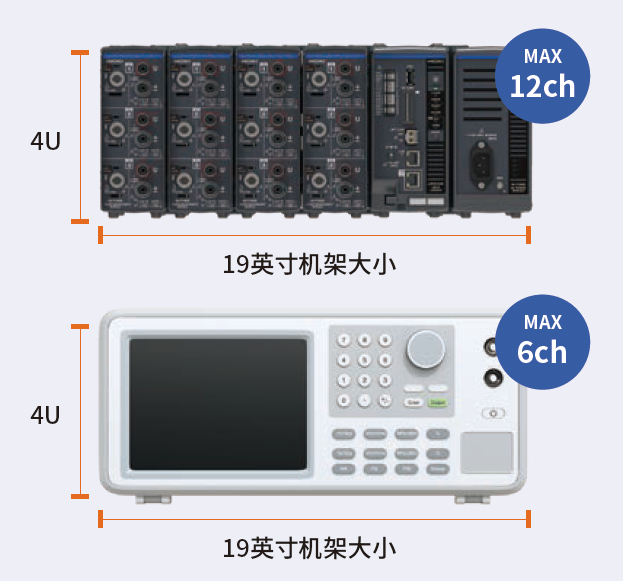

M7103 可在 19 英寸機架 4U 大小的空間內提供多達 12 個通道的多點功率測量，為光伏逆變器生產線節省了空間和成本。主機采用模塊化設計，客戶可以自行添加或更換模塊。這樣就能靈活對應光伏逆變器生產線的搭建需求。

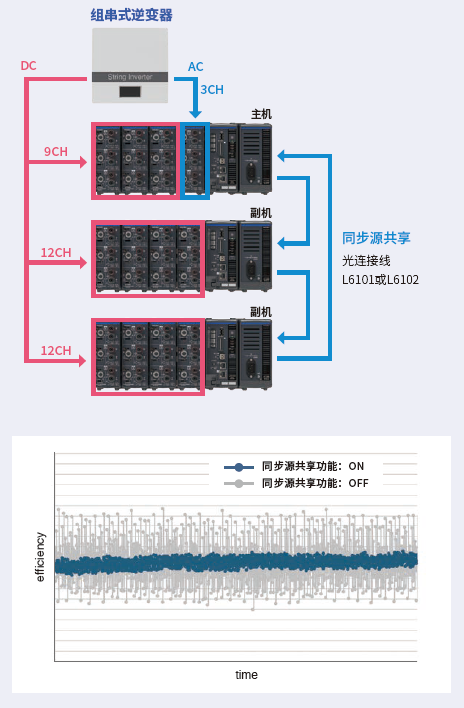

3、測量多路MPPT組串式逆變器的效率

為能最大限度的提高光伏系統的發電量，正在不斷推進多路組串式逆變器的開發。多路組串式逆變器使用MPPT控制工作點，從而使每個組串產生最大電力。在生產線上，為了檢查各個MPPT是否正常工作，需要進行多點測量。通過利用LR8102的同步功能，M7103最多可同時測量120個通道的功率。此外，同步源協同功能還可提供穩定的效率測量。

主要用途

·高壓光伏逆變器的全通道功率的評估

·高壓光伏逆變器的出貨檢測和質量評估

·儲能系統的BMS(Battery Management System)評估和充放電實驗

·用于電動汽車和插電式混合動力汽車的大容量電池的性能評估
