對于芯片供應商，滿足IEEE/OPEN聯盟標準要求是其產品進入市場的準入門檻；對于OEM廠商的ECU產品開發周期漫長，符合規范的PHY芯片可以有效加快產品投放速度，芯片再集成到ECU后，也需要進行一致性測；對于整車廠商，為了保證整車的電子性能，同樣對ECU產品中車載以太網單元有嚴格的一致性測試驗證需求。
3、車載以太網物理層驗證概述
鼎陽科技提供的車載以太網電氣一致性分析解決方案可以自動化進行電氣測試，從而節省寶貴的測試時間。
如何正確搭建測試環境、被測件（DUT：Device under test）應該發出怎樣的測試碼型、怎么通過與測試指標中給出的極限值進行對比來分析測量結果……這些都是需要解決的問題。
鼎陽科技推出的車載以太網電氣一致性分析方案，包括：
- 用戶可以執行單項或多項測試：
- 展示如何將示波器和被測設備連接；
- 為每個測試項目自動設置示波器；
- 顯示已執行測試的每個項目的詳細信息和通過標準；
- 可創建 HTML 或 XML 測試報告。

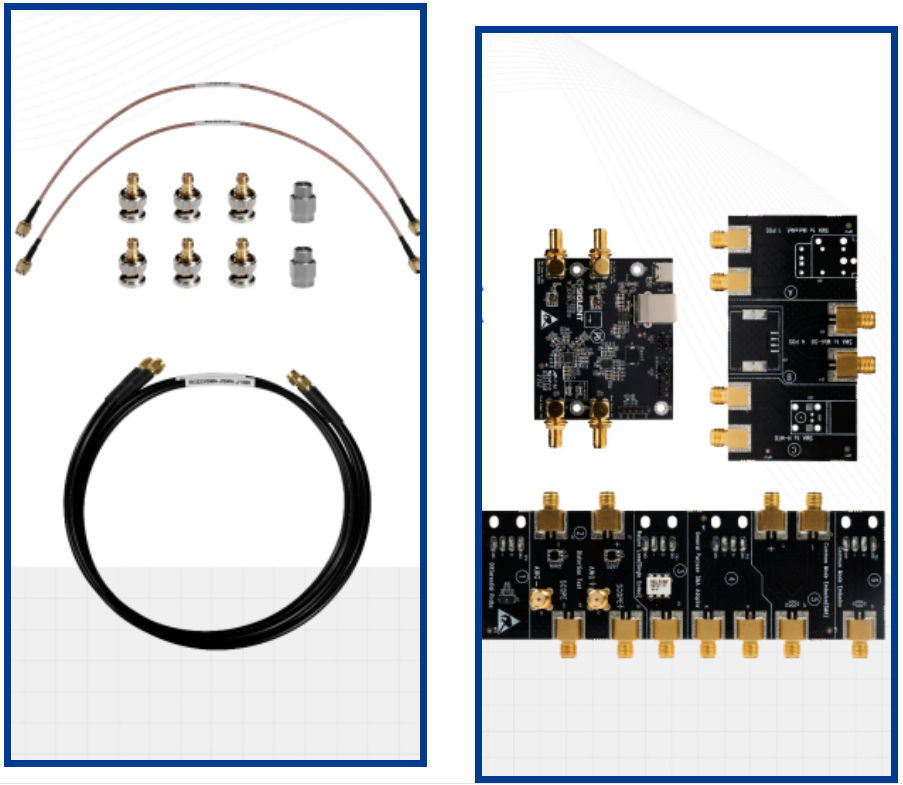

示波器是一致性測試中使用到的最主要的工具。
其中失真、MDI回波損耗、MDI模式轉換和功率譜密度（PSD）測試還需要使用一些額外的儀器。在失真測試中需要用到信號發生器，在回波損耗和模態轉換中需要用到矢量網絡分析儀，在功率譜密度測試中，為了提高測量的精度，可以選擇使用頻譜分析儀來進行測試。
一致性測試的測試項目繁多，工程師往往不明白為什么要測試某些項目，更搞不明白這些項目差了一點會對產品的性能產生什么影響。
比如傳輸衰落，要求500ns內的電壓衰落在45%以內，但如果測試的結果是傳輸衰落為46%，怎么辦？

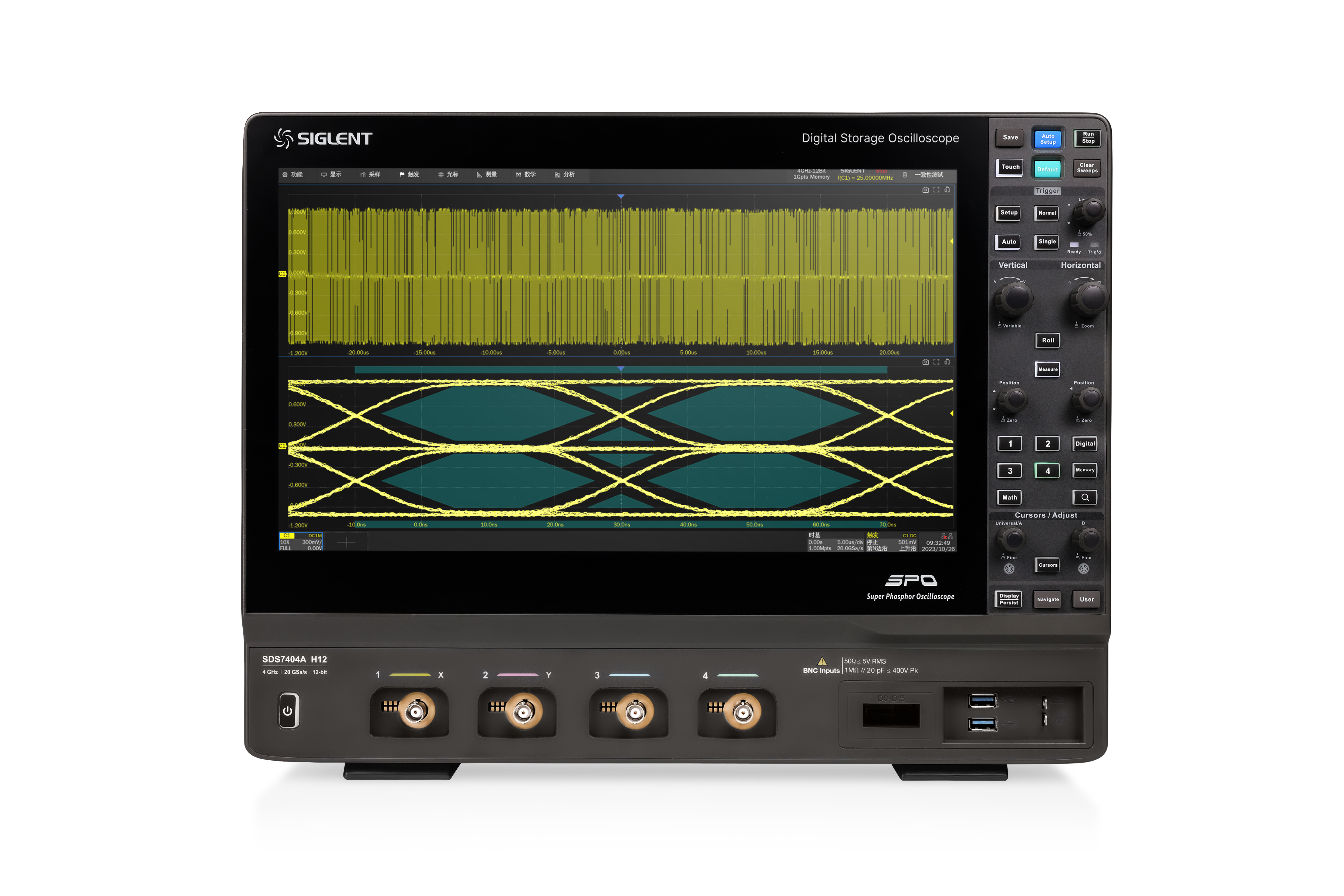

由于一致性測試要求的測試項目很多，在產品的開發調試階段，往往會更關注一些關鍵測試項目，如數據率、抖動測量，SDS7000A系列示波器支持進行單項測試并生成測試報告。
車載以太網一致性測試軟件支持以下測試：
幅度測試：
傳輸衰落測試測量了500ns內的電壓峰值衰落，反映了電壓驅動能力。支持頻率和抖動測試，通過使被測件重復傳輸{+1，- 1}數據符號序列，來測試PHY發送時鐘頻率，并從中計算出MDI上信號的時間間隔誤差。
傳輸失真測試：
使用鼎陽科技的SDG系列任意波形發生器來對干擾信號進行校準并將其添加到DUT發送的信號中。引入干擾信號后通過示波器對差分輸出信號用任意相位進行采樣，并使用標準參考中提供的MATLAB代碼處理任意2047個連續采樣的點來確定傳輸失真。該項測試反映了差分信號的抗干擾能力。
回波損耗測試：
該項測試需要用到矢量網絡分析儀，鼎陽的一致性測試軟件支持示波器控制矢量網絡分析儀進行自動化測試。此測試項主要是驗證在MDI接口處因阻抗不連續造成的信號反射是否符合標準要求，所以測試夾具和被測樣件之間的“鏈路”的品質對測試結果的影響很大。
4、操作步驟

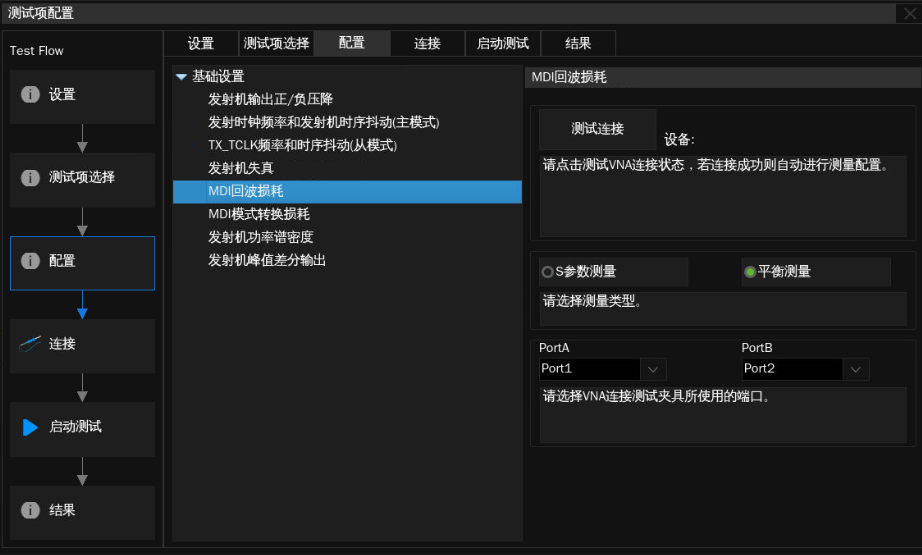

第一步：選擇要進行的測試項。
可以選擇同一協議測試中的全部測試項，也可以指定單個測試項目。也可以將測試和配置保存為配置文件以便之后重新調用，這樣有助于提升測試速度，也有助于驗證之前的測試結果。
如需選擇測試標準和測量類型，可以通過配置中的按鈕進行選擇。
