引言

自從 20 世紀 80 年代中期第一代數字存儲示波器問世以來，8-bit的垂直分辨率就成為了示波器的標準配置。對此許多人抱怨過，為什么垂直分辨率不能更高一些？這主要是受限于當時工藝技術水平。

再往后，越來越多的廠商宣稱自家的示波器分辨率可達12-bit，與此同時，一些如“高清”、“高精度”、“高分辨”等詞匯也開始頻繁用于宣傳推廣，用來表示比傳統的8-bit示波器的性能要有所提升。

近年來，各大廠商也紛紛開始重點推廣高分辨率示波器，這主要是為了迎合當前的發展趨勢，比如電源行業，開關頻率從幾十KHz，到幾百KHz，到現在甚至高達幾MHz，這對示波器的帶寬、采樣率、分辨率都提出了更高的要求。

有這么多的品牌，這么多的型號可供選擇，用戶們?cè)撊绾翁暨x呢？這篇文章就來討論一下挑選高分辨率示波器的6大要素。

1、分辨率

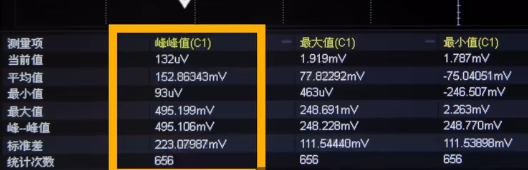

開啟高分辨率模式前

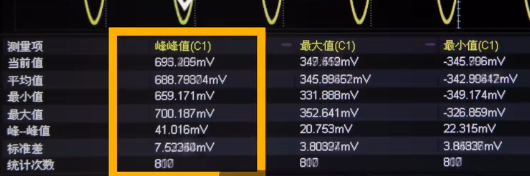

開啟高分辨率模式后（增強位數4.0）

提到“分辨率”，有人會說：“選12-bit不就行了？”

實際上，我們要謹防買到“山寨版”的12-bit。

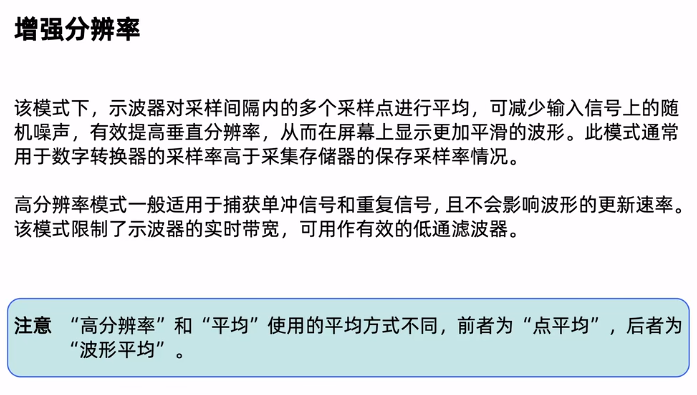

大家可能聽說過一個詞，叫做“高分辨率模式”，其原理是使用低通濾波器濾除ADC 數據中的量化噪聲和熱噪聲，提高信號的信噪比，從而實現高分辨率，其本質是犧牲帶寬來提升分辨率，因此這并不適合測試高頻信號。

一般來說8-bit、10-bit的示波器在高分辨率模式下可達12-bit，而12-bit的示波器在高分辨率模式下可達15/16-bit，所以大家在挑選的時候需要仔細瀏覽數據手冊。

2、有效位數ENOB

雖然同為12-bit示波器，但是由于使用的硬件以及軟件處理技術不同，各高分辨率示波器之間的水平還是存在參差的，而有效位數則是一個重要的比較項。

示波器的全部噪聲源和誤差源會降低有效位數，包括模數轉換器的量化噪聲、熱噪聲、散粒噪聲以及放大器失真等，所以有效位數這個指標通常要明顯低于其垂直分辨率。

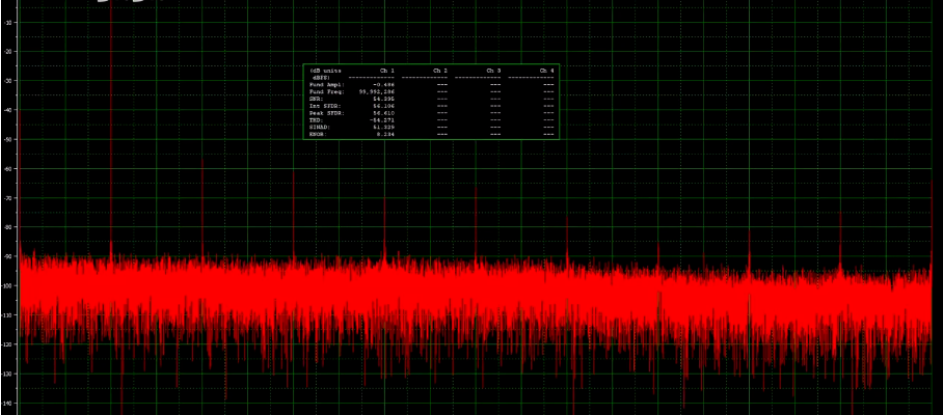

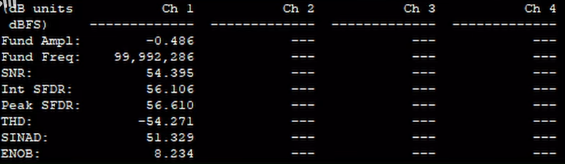

以下這張圖片其實是一個12-bit示波器的ENOB測試結果圖，可以看到大概在8.2-bit左右。一般來講，一個12-bit高分辨率的數字示波器的有效位數大概在7至9位。

某些廠商可能會宣傳其12位高分辨率數字示波器的有效位數高達9以上，這也是可能存在的，但這多是由于在測試有效位數的過程中打開了20MHz的帶寬限制。

3、本底噪聲

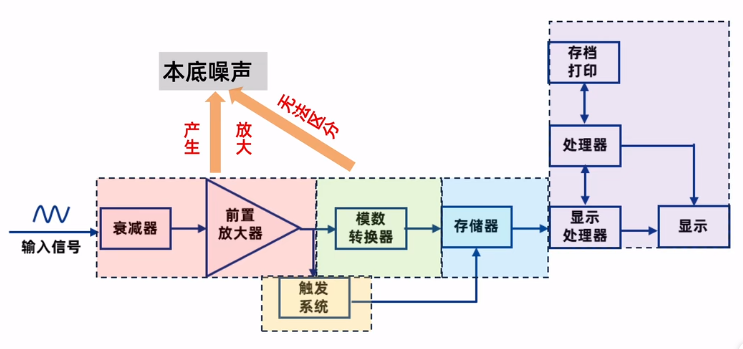

本底噪聲， 主要來自于衰減器和前置放大器部分，這是任何電路和部件本身無法完全消除的。

示波器在放大信號時，會把前端衰減器的本底噪聲一起進行放大，并且ADC在采樣時也無法區分，也就是本底噪聲會被當成為信號的一部分被我們?nèi)ミM(jìn)行測量與分析。

而高分辨率示波器常被用來測試如腦電波、電源軌噪聲等微小信號，若噪聲過大會淹沒實際測試信號，因此為了確保精確的信號測量結果，示波器必須具有很低的本底噪聲。
