什么是三相不平衡？

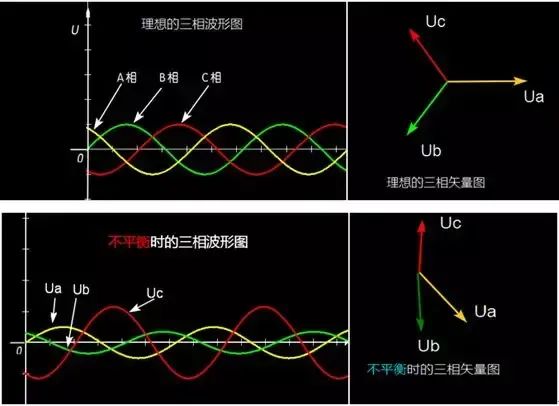

什么是三相不平衡，怎樣計算三相不平衡度，三相不平衡的指標是多少？三相不平衡是指在電力系統中三相電流（或電壓）幅值不一致，且幅值差超過規定范圍。電力系統三相不平衡是由于三相負載不平衡以及系統元件三相參數不對稱所致。電力系統三相不平衡度的狀況是電能質量的主要指標之一。

三相不平衡帶來的危害

變壓器處于負載不平衡運行時，如果控制最大相電流為額定電流，則其余兩相就不能滿載，變壓器容量不能充分利用；反之，如果仍維持額定容量，會造成局部過熱。研究表明，變壓器在額定負荷下，電流不平衡度為10%時，其絕緣壽命約縮短16%。所以長期的三相不平衡，會對變壓器、配電線路等造成事故。

對三相不平衡度進行計算

三相不平衡度有兩種計算公式：

第一種是：三相電流不平衡度=(最大相負負荷-最小相負荷)/最大相負荷*100%

這種計算方式簡單易解，當我們把整個供電所配電變壓器三相負荷測試的數據(當然也可以用臺區三相各相表計數據進初略估算)，在Excel表格里輸入公式后迅速進行統計計算，公式如下：=[max(取值范圍)-min(取值范圍)]/max(取值范圍)如下圖示例：說明：公式中max()是指取最大值函數max()是取最小值函數括號中選取需要取值的單元格。

第二種是：MAX(相電流-三相平均電流)/三相平均電流*100%

這種相對比較難理解，比如三相電流分別為IA=9A，IB=8A，IC=4A，則三相平均電流為7A相電流，三相電流與平均電流差分別為2A，1A，3A，取差值最大那個值，故MAX(相電流-三相平均電流)=3A，所以三相電流不平衡度=3/7*100%=42.7%

三相電流不平衡會對供配電網絡造成一系列危害，不平衡度越大，損耗也越大。根據國網公司文件中《配電網運維規程》規定，配電變壓器的負荷不平衡度應符合：Yyn0接線變壓器負荷不平衡度不大于15%，零線電流不大于變壓器額定電流的25%；Dyn11接線變壓器負荷不平衡度不大于25%，零線電流不大于變壓器額定電流的40%。

三相不平衡度開關的重要性

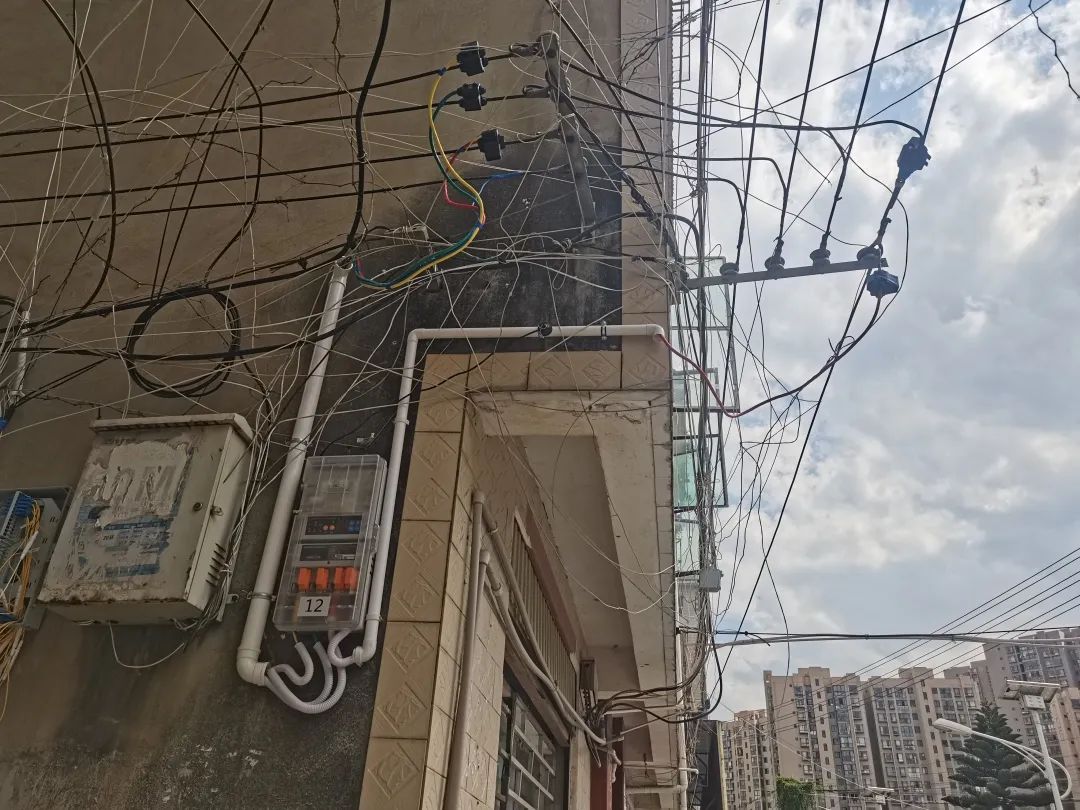

在低壓三相四線制的城市居民和農網供電系統中：由于用電戶多為單相負載或單相和三相負載混用，并且負載大小不同和用電時間的不同。所以，電網中三相間的不平衡電流是客觀存在無法避免的，并且這種用電不平衡狀況無規律性，也無法事先預知。導致了低壓供電系統三相負載的長期性不平衡。對于三相不平衡電流，電力部門除了盡量合理地分配負荷之外幾乎沒有什么行之有效的解決辦法，即使頻繁采用人工調相的方法，費時費力卻沒有什么效果。

那有沒有一個能夠完美解決三相不平衡的辦法呢？

答案就是：換相開關式三相不平衡治理裝置可有效解決三相不平衡問題，安裝投運后可以讓三相不平衡度輕松達標。

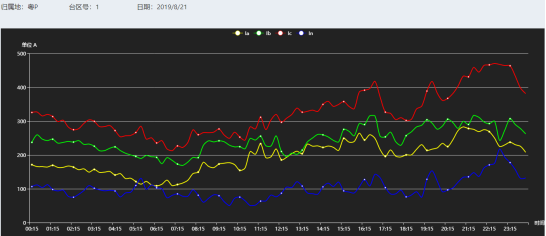

換相開關投運前臺區電流趨勢圖

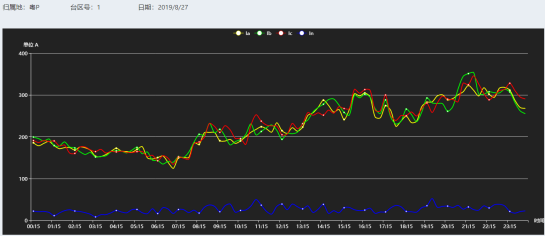

換相開關運行后臺區電流趨勢圖

為了滿足用戶的需求，我們推薦以下這款三相不平衡治理裝置：

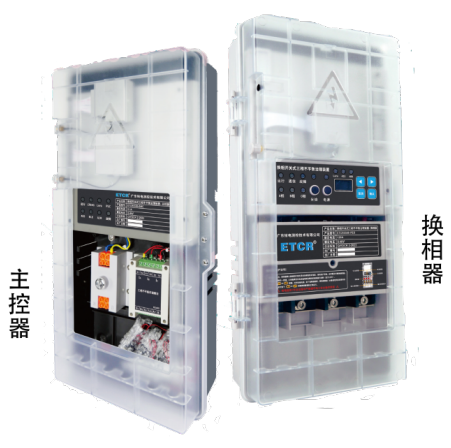

ETCR5500換相開關式三相不平衡治理裝置

產品特點：
