將手電筒放在小黑管上；數字萬用表的電壓讀數應大于等于1.20伏直流電。

如果電壓讀數不是1.20 VDC或更高，則檢查接線并執行步驟8。

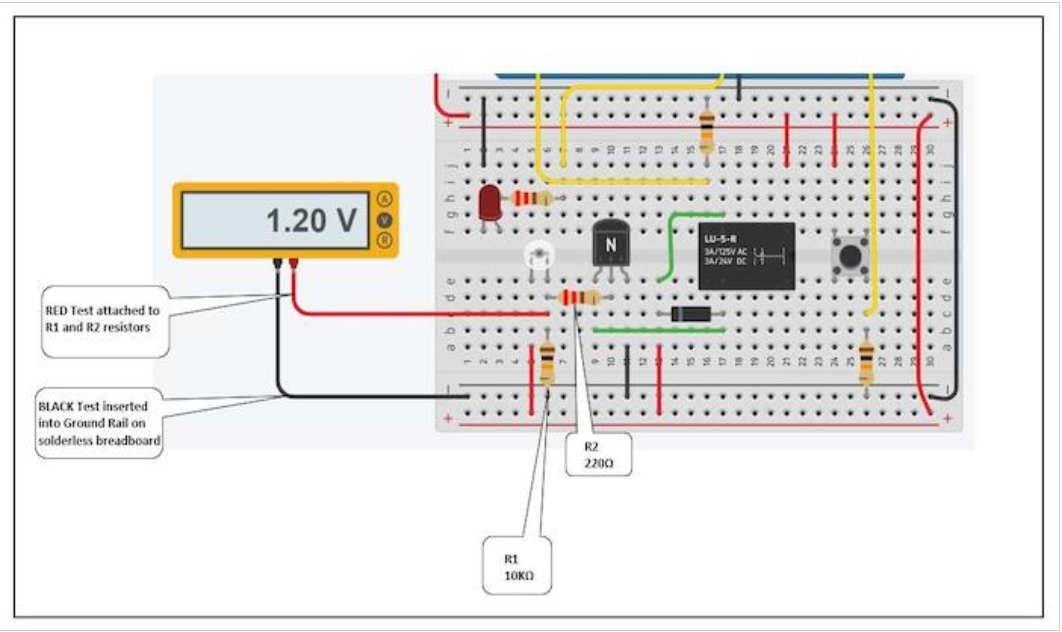

圖9顯示了TinkerCAD電路模型測試設置。

TinkerCAD電路模型測量測試設置

圖9 TinkerCAD電路模型測量測試設置

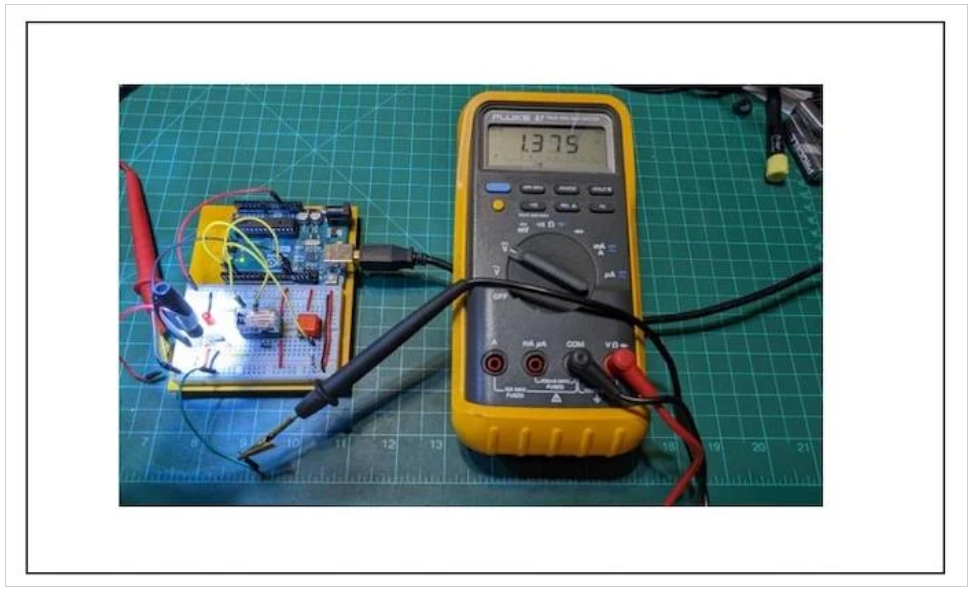

圖10顯示了利用光電晶體管的電壓讀數設置的實際測量測試。

實際測量測試設置。

圖10 實際測量測試設置

恭喜，您已經使用現成的組件制造了光電開關原型！該項目的最后一步是使用Arduino Uno的OpenPLC平臺對光電開關進行布線和測試。

Arduino OpenPLC與光電傳感器控制器

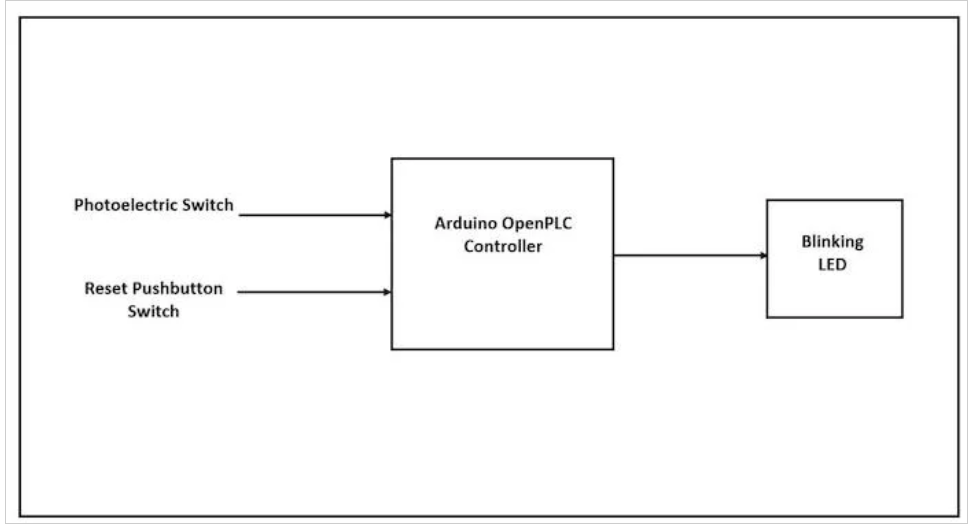

在光電開關正常工作的情況下，本項目的最后一步是將光檢測電路連接到基于Arduino的OpenPLC平臺。光電開關控制器的概念包括將光電開關和復位按鈕連接至Arduino Uno。這些電路的集成形成了光電開關控制器的概念。閃爍的LED將提供光電開關控制器的輸出響應狀態，正確地檢測到光源。圖11為光電開關控制器的系統框圖。

光電開關控制器系統。

圖11 光電開關控制器系統

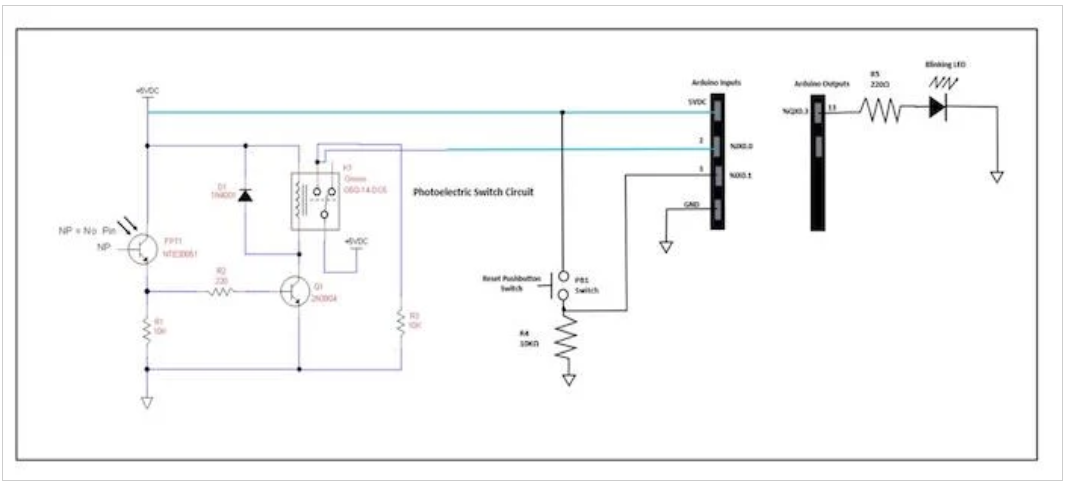

光電開關、復位按鈕開關和閃爍LED的電氣接線如圖12所示的電子電路原理圖所示。

光電開關控制器電子線路

圖12 光電控制器電子原理圖

電子電路原理圖包括這些電路設備的輸入/輸出（I/O）接線。光電開關控制器原型的最終構建可參考圖8。

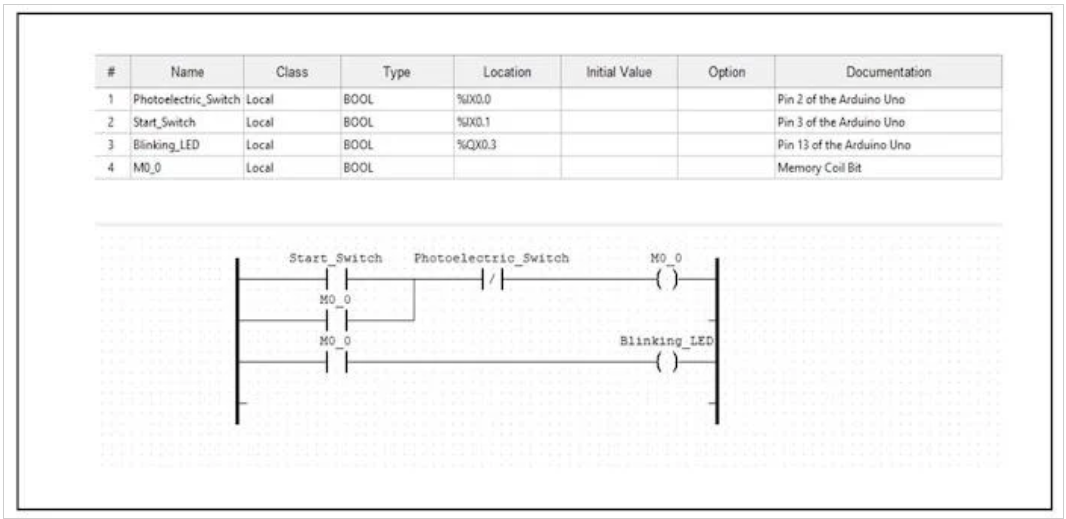

輸入/輸出電路名稱（如圖13所示）用于創建OpenPLC標簽和梯形圖。

啟動復位LD和輸入/輸出標簽列表

圖13 啟復位梯形圖和I/O標簽列表

圖13還顯示了用于OpenPLC啟動復位LD的I/O標記。LD表示光電開關將執行復位功能。在工業控制環境中，將接線手動復位按鈕開關，作為系統中光電開關故障的應急措施。這個概念控制器的教育目的在于展示光電開關在控制器應用中的有效性。按下“啟動”按鈕開關，閃爍的LED將被鎖定。將手電筒置于光電晶體管上，將解鎖控制電路，從而關閉閃爍的LED。

互動測驗：

在檢查啟動復位LD時，如果光電開關XIO（檢查是否打開）位指令更改為XIC（檢查是否關閉），將觀察Arduino-OpenPLC控制器的輸出響應。
