雙脈沖測試
雙脈沖測試中一個重要目標是，準確測量能量損耗。在示波器中進行準確的功率、能量測試，關鍵的一步是在電壓探頭和電流探頭之間進行校準，消除時序偏差。
泰克今年推出的雙脈沖測試軟件（WBG-DPT）在4系、5系和6系示波器上均可使用，該軟件包括一種新的專為雙脈沖測試設計的消除時序偏差的校準技術。這種新的方法與傳統方法大有不同，測試速度顯著加快，縮短了測試時間。
該技術適用于使用場效應晶體管或IGBT的功率轉換器。在本篇文章中，我們將使用FET術語，來使得描述簡單明了。
為什么要消除時序偏差？
在設計任意一種功率變換器時，都必須盡量減少開關過程中的能量損耗。這種能量損耗可以使用示波器進行測量。一般方法是將同一時刻的電壓和電流采樣相乘，生成功率波形。
p(t) = v(t)*i(t)
由于功率波形表示隨時間變化的能量消耗，因此可以通過對功率波形進行積分來確定能量：
E = ∫p(t)dt
要準確測量能量損耗，電流和電壓波形的轉換應在時間上保持一致。因此，為了準確進行能量損耗測量，設計者必須矯正測試夾具和探頭造成的延遲。
一般來講，在測試裝置上開始任何測量之前都要計算探頭之間的偏差。對于低電壓應用，可以使用函數發生器和時序偏差校準夾具（deskew夾具）（Tektronix P/N 067-1686-03）進行校準。但是，這種方法對于高電壓和大電流應用而言，并非最佳選擇。
為了匹配更高功率下低壓漏-源極電壓（VDS）和漏極電流（ID）的測量，傳統技術需要重新布線測試裝置。這要求移除負載電感，并用電阻取而代之。接下來進行測量，需要匹配VDS和ID測量值。這個過程可能需要一個小時或更長時間。

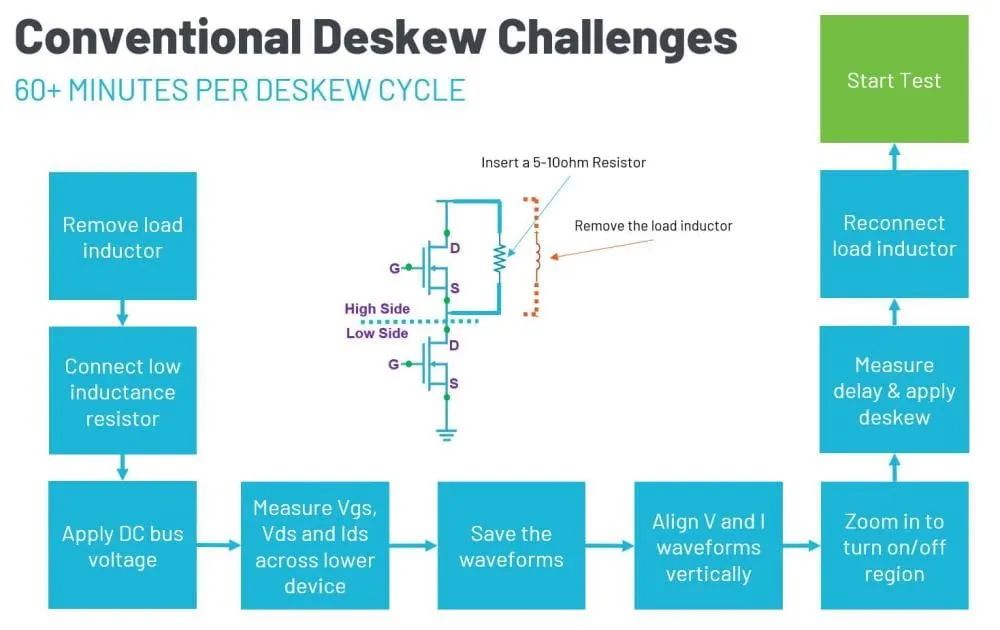

圖1. 傳統的deskew方法是移除負載電感，用電阻替代
一種新的時序偏差校準（deskew）方法
泰克WBG-DPT解決方案是業內首創的基于軟件的時序偏差校準（deskew）技術，無需重新布線，只需在進行雙脈沖測量后即可執行。在新方法中，采集漏極電流（ID）用作參考波形。在導通期間，利用測試電路的參數模型計算出低壓側VDS對齊波形，其計算后的波形參考ID波形，相對于ID沒有時序偏移。消除時序偏差的算法確定計算出的VDS波形與測量出的VDS波形之間的時序偏差。然后將deskew校準的數據修正到VDS測量通道。

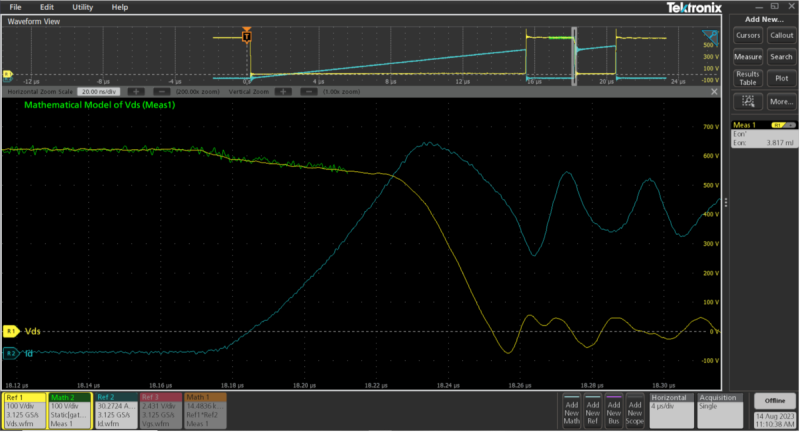

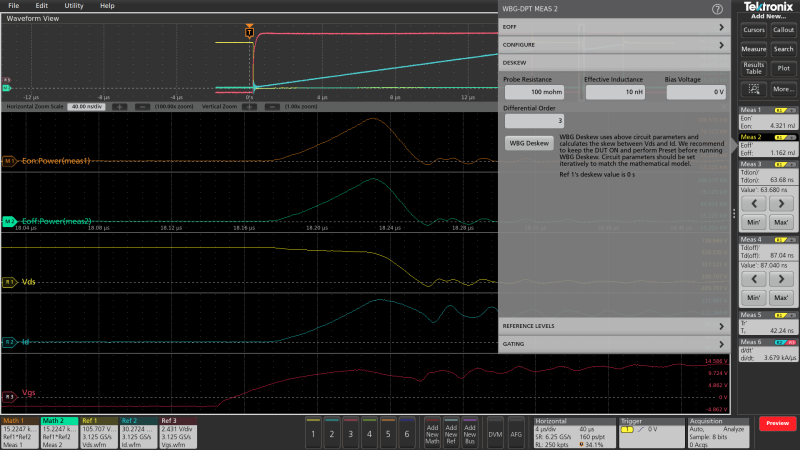

圖2. 在新方法中，時序偏差校準是在測試后進行的，參數在deskew菜單中設定
時序偏差校準過程
如上所述，時序偏差校準可在測量后進行。在開始雙脈沖測試時，無需擔心VDS和ID之間的偏差，隨后選擇deskew設置并提供以下參數：
? 探頭阻抗 - 在本文中假定為電流檢測電阻(CVR)或分流電阻
? 有效"回路"電感
? 偏置電壓（低壓側FET關斷時兩端的平均VDS）
? 差分階數（模型用于平滑的濾波器階數）

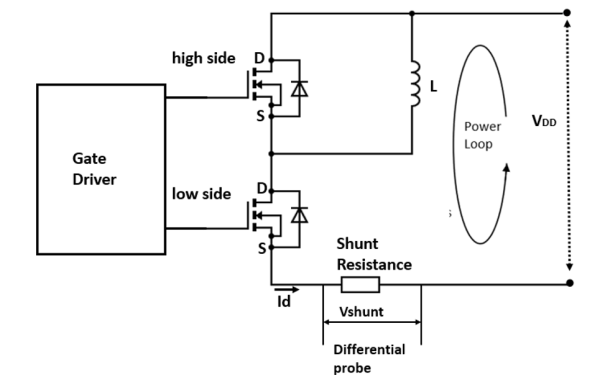

圖3. 用于建立VDS_low對齊波形的等效電路
該電路假定使用一個電流觀察電阻來測量ID
在deskew菜單中輸入的參數用于構建VDS對應波形。波形使用基爾霍夫電壓定律建立：
