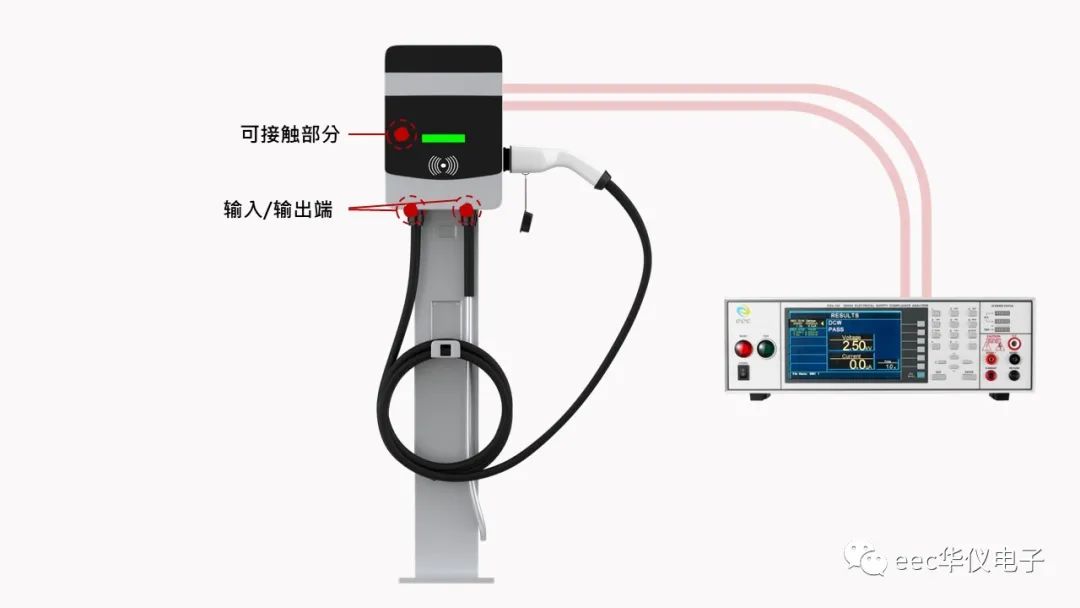

絕緣電阻測試是將500V直流電壓輸入到相互連接的輸入/輸出端和可接觸的部分之間，測得的電阻一類充電器需要超過1百萬?而二類充電器需要超過7百萬?。

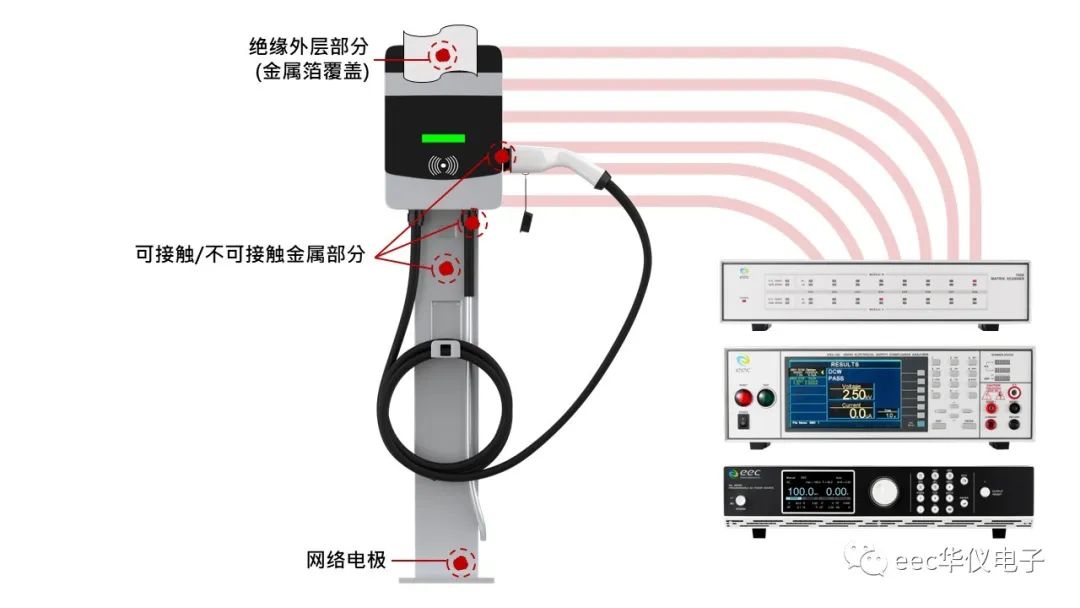

泄漏電流測試測量電源供應網絡電極、相連可接觸的金屬部分與具有金屬箔覆蓋的絕緣外部部分之間的泄漏電流。對于一類充電器，泄漏電流應該要小于3.5mA，而對于二類充電器，應該要小于0.25mA。此外，二類充電器還需要測量電源供應網絡極和不可接觸的金屬部分之間的電流以及相連的可接觸和不可接觸金屬部分與帶有金屬箔覆蓋的絕緣外部部分之間的泄漏電流。這些值應分別小于3.5mA和0.5mA。

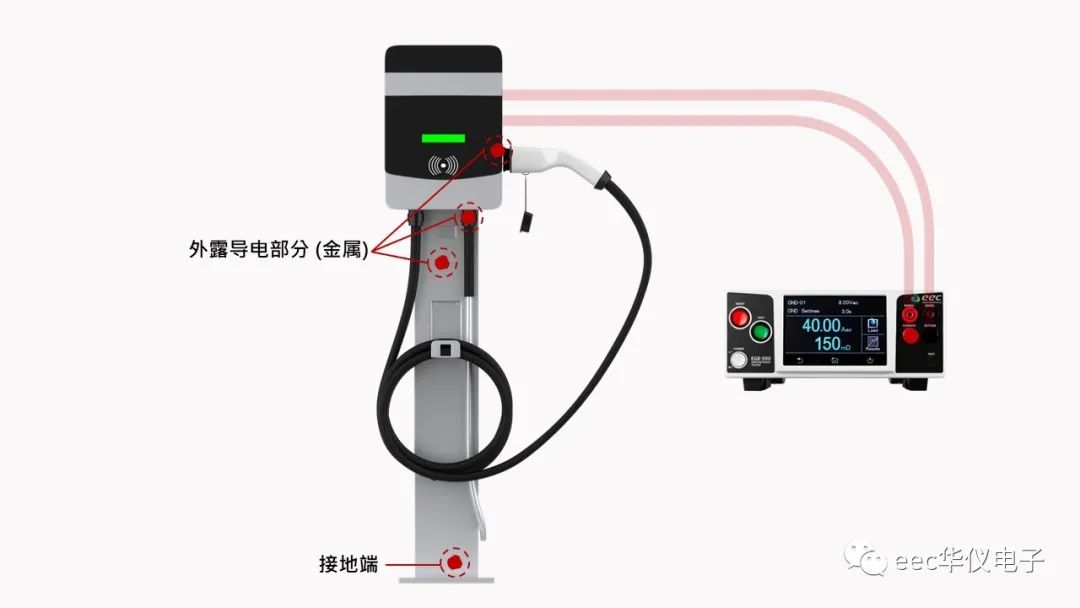

接地阻抗測試僅適用于一類充電器，通過檢查裸露導電部分與接地電路之間的電氣連續性來進行測試。這需要在任何裸露導電部分和充電器的接地端子之間施加16安培的直流電流，而空載電壓不得超過12伏特。這兩點之間的電阻不得超過0.1 ?。

一站式完整測試解決方案

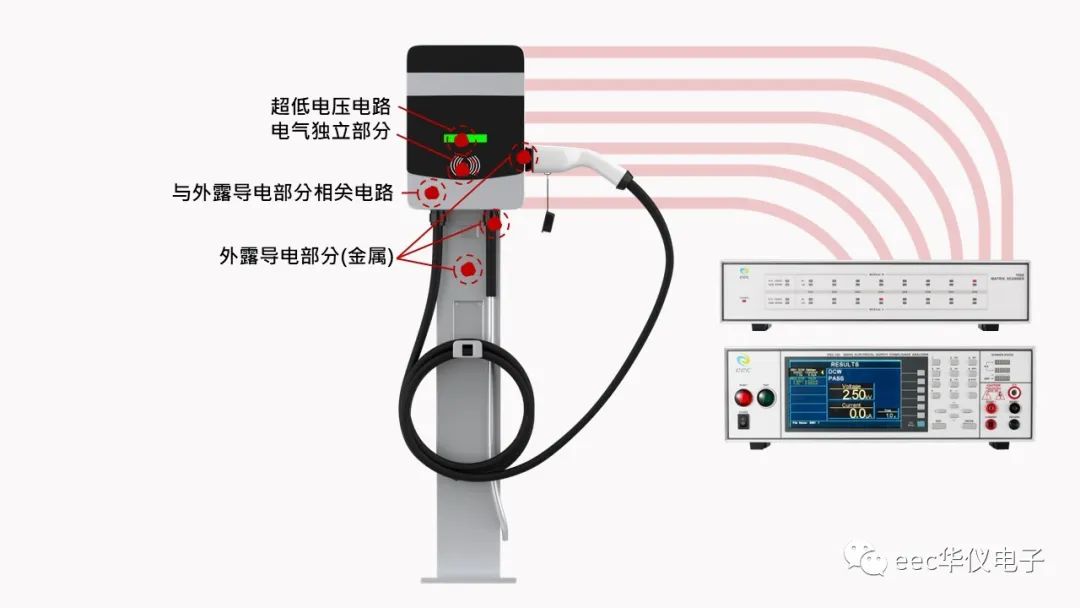

確保這些充電器符合高安全水平涵蓋了各種復雜的測試，特別是耐壓測試和泄漏電流測試，必須在多個測試點進行量測。這種復雜性使電氣安全測試變得相當具有挑戰性。為了面對這些挑戰，電動車充電產業的許多制造商選擇了一站式完整測試解決方案。他們選擇了ESA 系列彩色全功能安規綜合分析儀，該儀器搭配了7006多通道掃描儀和SPACE-9180測試軟件。ESA整合了交直流耐壓測試、絕緣電阻、泄漏電流等多種功能于一機。與多通道掃描儀一起使用可以創建多功能測試中心。通過此解決方案，操作員可以編程測試程序，并利用直接的條形碼掃描，快速地將產品與預先編輯的測試文件相連起來。這樣一來就可以簡化測試過程，并避免了在每個測試點間切換測試測試線。這樣的優化顯著提高了效率，降低了連接錯誤的可能性。對于需要進行直流接地阻抗測試的一類產品，您可以添加EGB-324接地阻抗測試儀到解決方案中。它結合了交流和直流測試功能，且具有緊湊的大小設計，提供最大40安培的電流量測能力和高精度的性能。

華儀電子擁有超過45年的產業經驗，成功幫助許多電動車制造合作伙伴克服他們的電氣安全測試挑戰。如果您對電動車行業的電氣安全測試有任何問題，請隨時聯系我們。
