2.Zero Span功能

為了對脈沖寬度進行準確測量，還可以利用信號分析儀來測量脈沖射頻的時域特性(在零掃寬模式下)，將信號分析儀的軌跡點增至最大，確保RBW足夠?qū)?，即可?zhǔn)確測量脈沖寬度和重復時間。

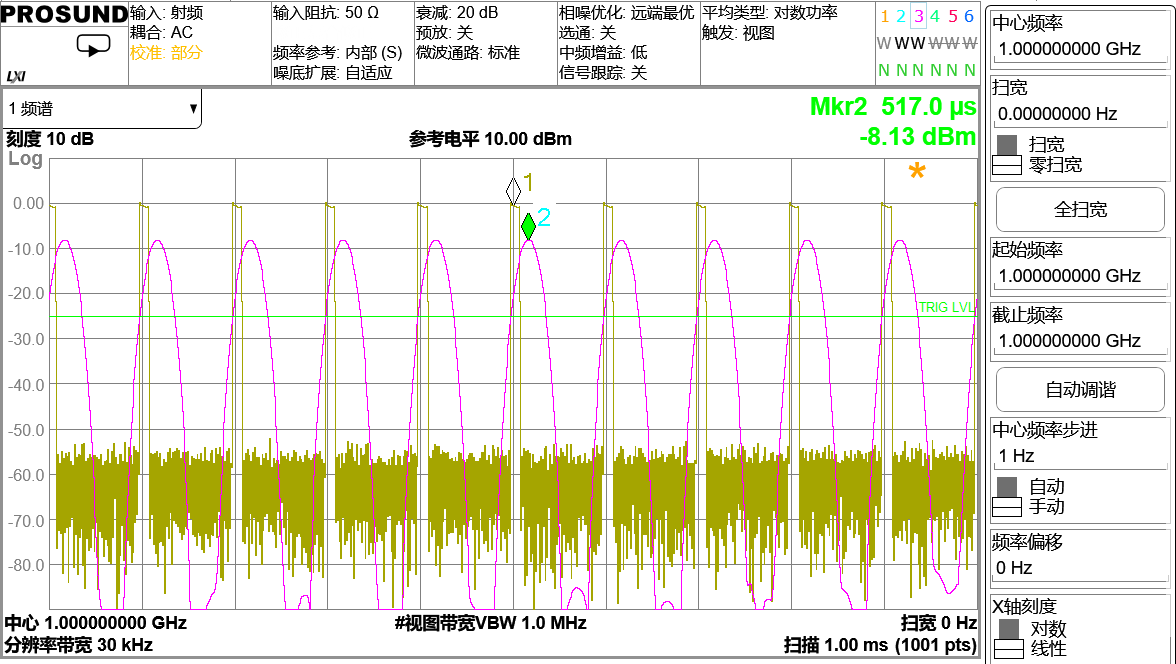

設置不同的分辨率帶寬RBW，會影響脈沖測量的準確性。如圖4，對應不同的RBW，最終測量所得的脈沖波形也有極大的區別。這個要從脈沖信號的頻譜成份說起，對脈沖信號進行傅立葉變換，就可以知道脈沖是由某一頻率的基頻和各次倍頻的正弦波信號疊加而成的，也就是有f，2f，3f，4f…….頻率分量的正弦波合成的。RBW類似于濾波器，帶寬越窄，就會把越多的高頻信號都濾掉了，然后只剩下低頻成分了。這樣脈沖信號看起來越像正弦波。如圖4和圖5，分別測量了RBW為10MHz和30KHz，對應的脈沖信號波形。很明顯，RBW明顯偏小之后，測量的脈沖波形出現了明顯的變形和畸變。

通過Zero Span功能，還可以更為直觀的讀取峰值功率，脈沖寬度，脈沖周期等指標。

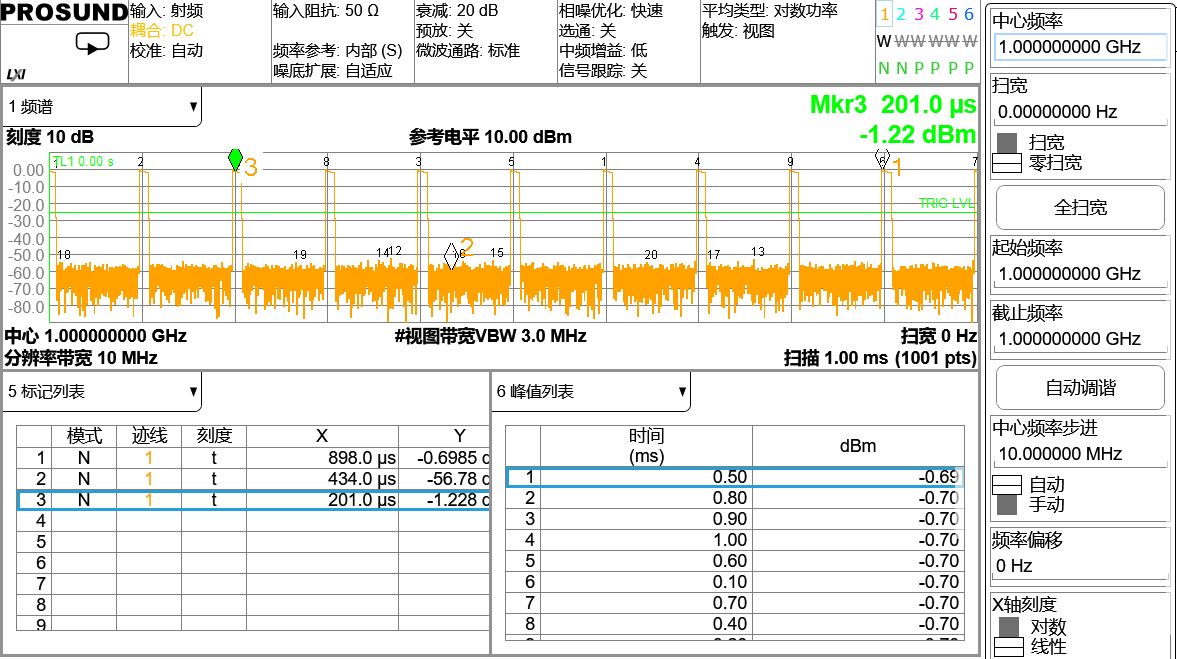

圖5 利用Zero Span功能，可以快速標記峰值功率，脈沖寬度，脈沖周期等指標

3.脈沖分析應用

普尚SP900系列信號分析儀的脈沖分析應用（SP967EM0E）也可以方便快捷的進行脈沖波形的時間、電平和調制參數的自動測量以及脈沖序列的統計分析。如圖6所示，就是信號分析儀的實測結果，測量結果顯示，脈沖分析應用的測量結果與前文所述的Zero Span等測量方法，對于最大功率，脈寬，重復周期等參數的測量，保持了很好的一致。

這里需要特別注意的是，脈沖分析應用對于窄脈沖的測量，需要更大的分析帶寬，否則測量結果也很不準確；例如普尚SP926B信號分析儀(160MHz分析帶寬)，設置采樣率200MHz能基本準確測量20ns脈沖信號；而更大的帶寬，如普尚SP900P信號分析儀(500MHz分析帶寬) ，設置采樣率600MHz）測試20ns脈寬信號，測量結果無太大差異。

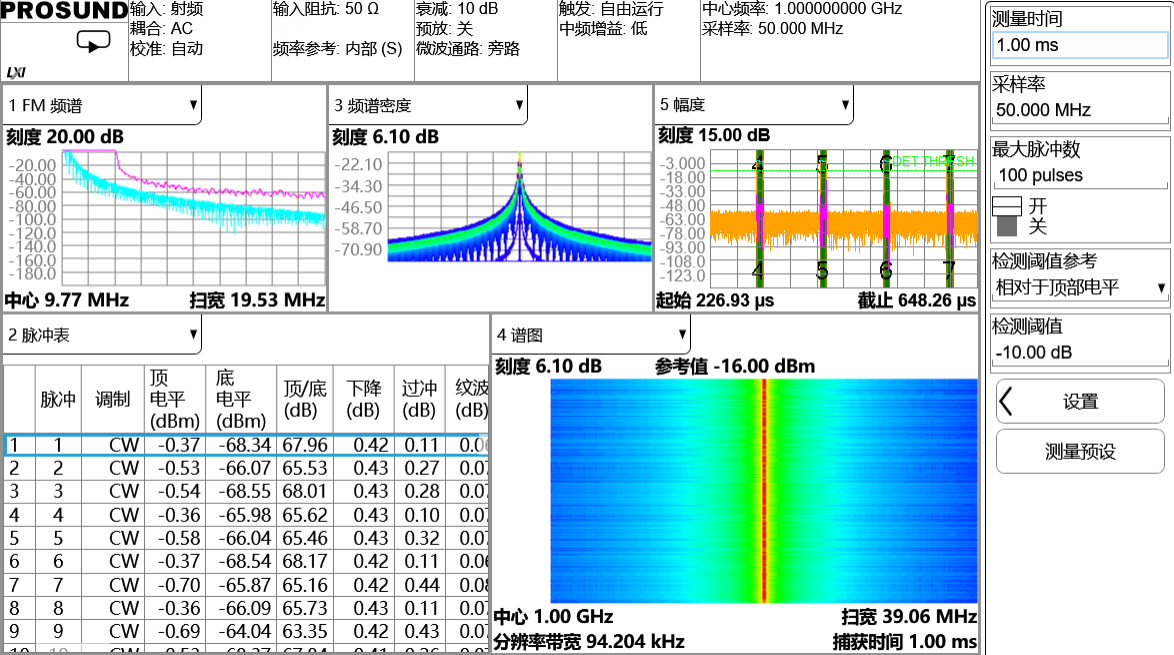

圖6 脈沖分析功能快速測量脈沖信號

關于測量設備：

使用普尚SP200系列信號發生器具有出色的相位噪聲、ACPR、EVM，經過驗證的可擴展平臺以及經濟高效的校準和內部診斷功能，可支持輸出最窄20ns的脈沖，結合普尚SP900系列高性能信號分析儀進行測試，可覆蓋最新的無線通信標準信號（如5G NR、WLAN、Bluetooth等）的信號解調分析，為窄脈沖信號分析提供有力支持，最大分析帶寬可以達到510MHz，搭配量身訂制的選件可充分發揮儀器的價值，滿足多樣化測試需求。

普尚電子創立二十年來努力實現進口測試測量?jī)x表的國產化替代，并致力于為客戶提供高性價比的測試測量解決方案。如有更多技術交流及合作意向請聯系我們，普尚歡迎您的加入！
