普尚SP826P除了支持基礎的S參數測量之外，還可以進行時域的阻抗測量和眼圖仿真。圖3中的Smith圓圖也可以看阻抗，但主要是頻域的阻抗；而實際應用中，我們會更為關注時域的阻抗。如圖4，圖5，分別展示了TDR時域阻抗和眼圖仿真的結果，DUT是多個級聯轉接器。從圖中可以看出，多級連接的轉接器在接口處會出現阻抗的突變和不連續點。

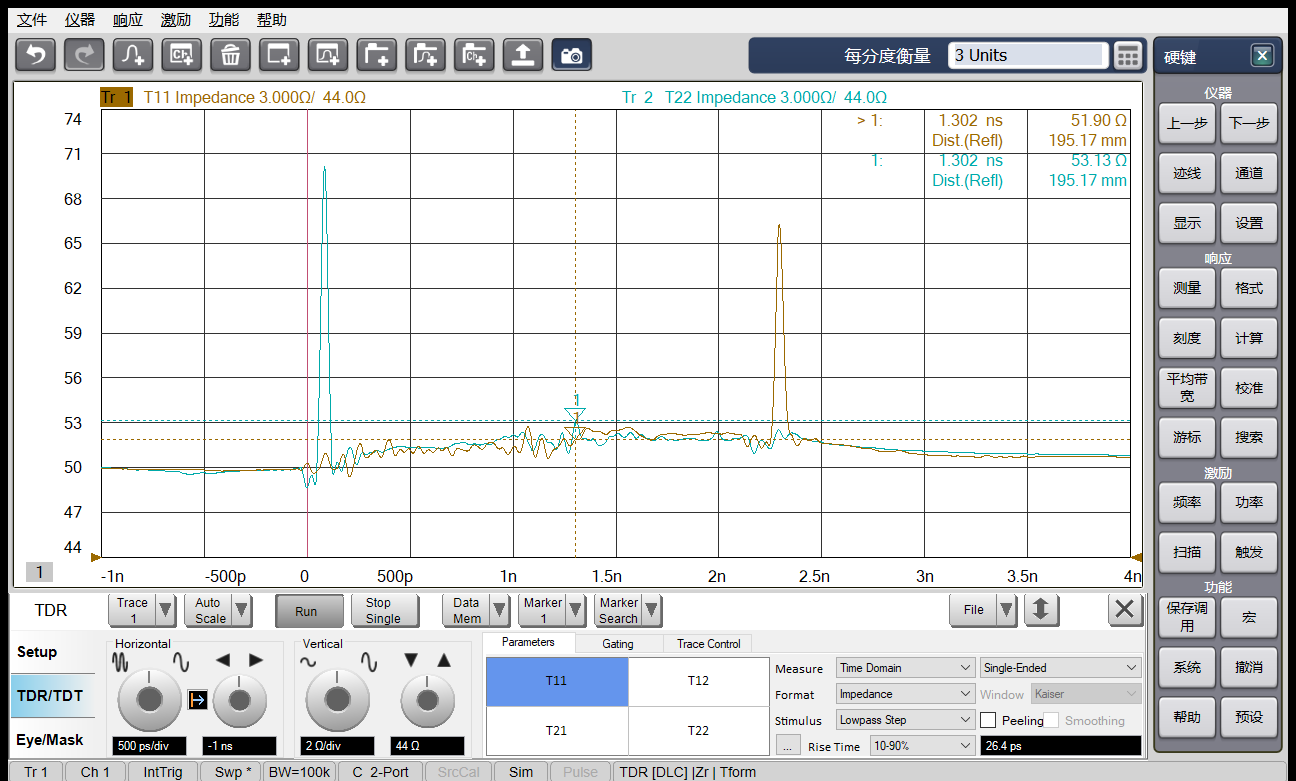

圖4 普尚SP826P時域阻抗測試結果

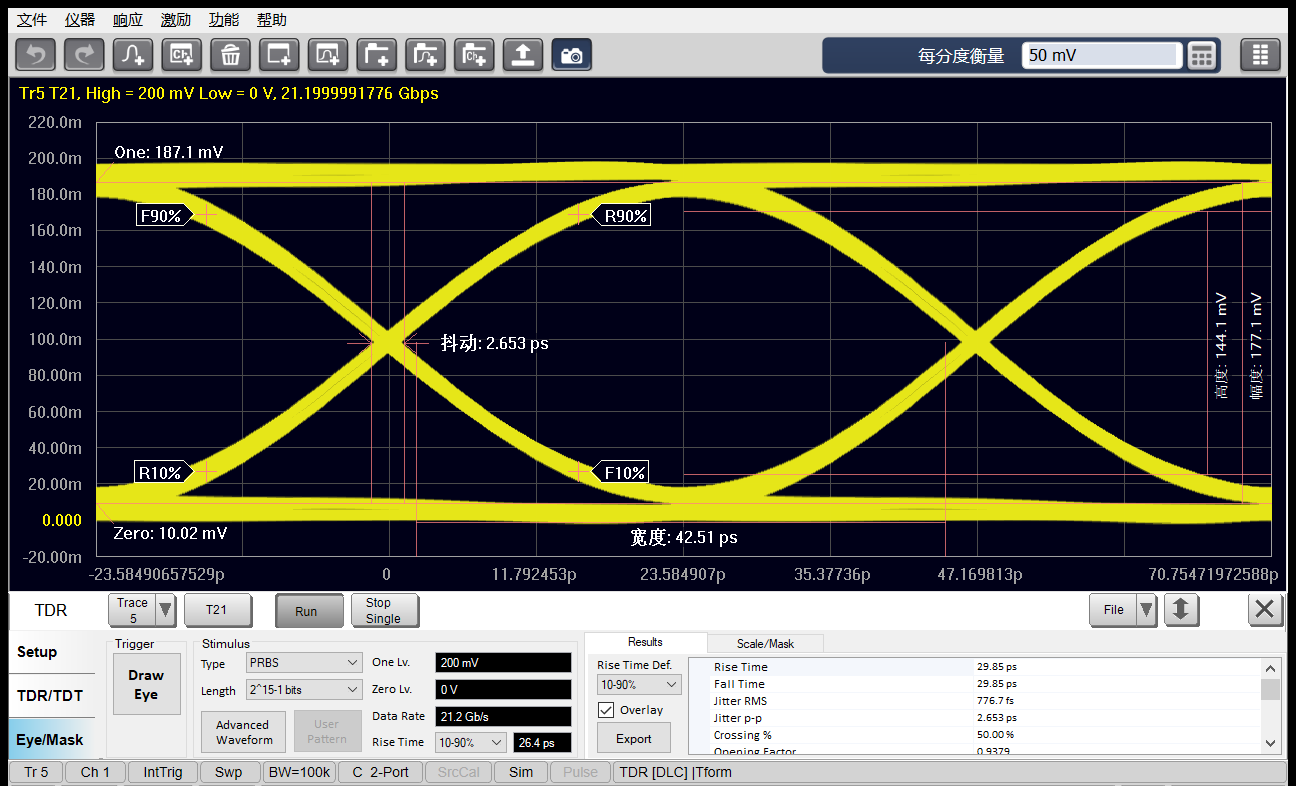

圖5 普尚SP826P TDR功能的眼圖仿真

SP800P系列是普尚多年的射頻微波測試技術積累成果，其出色的射頻特性和豐富的分析功能可以幫助工程師應對各種嚴峻的測試挑戰。

配有TDR選件的SP8003B/P增強時域分析軟件適用于SP820B、SP850B和SP800P系列矢量網絡分析儀，是一款綜合的高速時域互連分析解決方案，能夠進行阻抗、S參數和眼圖仿真等功能，適用于差分線纜測試和高速線纜測試。簡單明了的單一視圖可同時進行時域和頻域測量分析，幫助客戶查找阻抗不連續、反射和串?dāng)_的源頭。

另外，還具備基于網絡參數的仿真眼圖生成及分析功能，可在仿真眼圖上施加抖動、噪聲等干擾，通過預加重和均衡等校正算法的加入，模擬真實環境下高速鏈路不同位置的仿真眼圖，方便研發人員快速調整硬件或PCB設計。

普尚電子創立二十年來專注于無線通信和射頻微波領域，自主研發、生產和銷售測試測量?jī)x表，重點致力于中高端矢量網絡分析儀、信號分析儀和信號源的研發和生產，實現進口測試測量?jī)x表的國產化替代，并致力于為客戶提供高性價比的測試測量解決方案。如有更多技術交流及合作意向請聯系我們，普尚歡迎您的加入！
