導語

小到家用電器，大到大型電力行業所用的儀器設備，幾乎所有的電子設備都需要穩定的電源。

TH7200系列是一款高性能、高精度、多功能的單相可編程交/直流電源，通過對高速線性放大器和任意波形信號源進行組合，實現高精度可編程交/直流電源，以滿足高頻變壓器、電機、通訊基站、照明設備等多種測試應用需求。

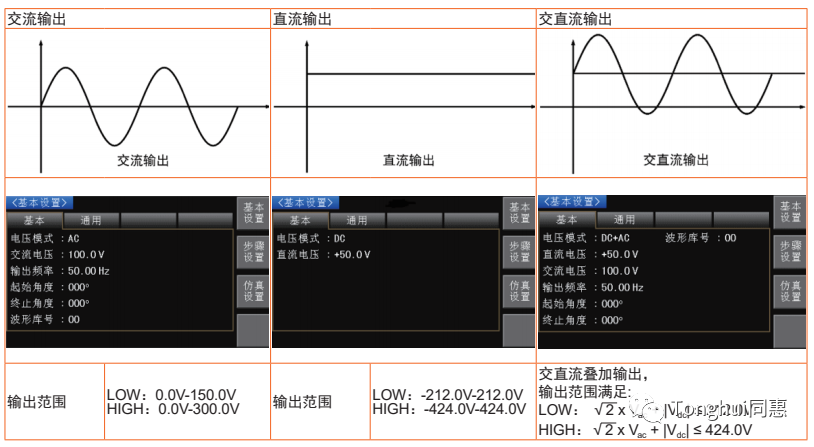

A.可實現多種源輸出模式

TH7200系列作為一臺多功能電源，其輸出支持以下三種方式：

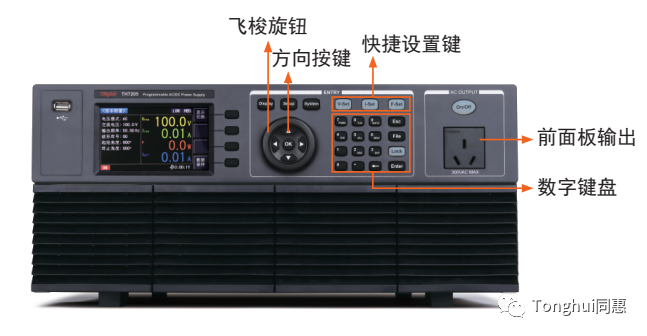

B.多種輸入方式，操作方便快捷

TH7200系列前面板采用了數字鍵盤、飛梭旋鈕及方向按鍵，操作方便靈活，特別是在步驟模式輸入，可大大提高效率。

C.多種操作及測量模式

TH7200系列支持三種基本模式，包括輸出設置及測量。

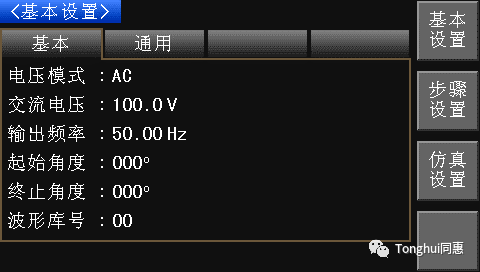

01 基本模式

基本模式下，僅作為單一輸出模式，可選擇交流輸出、直流輸出、交直流輸出模式。

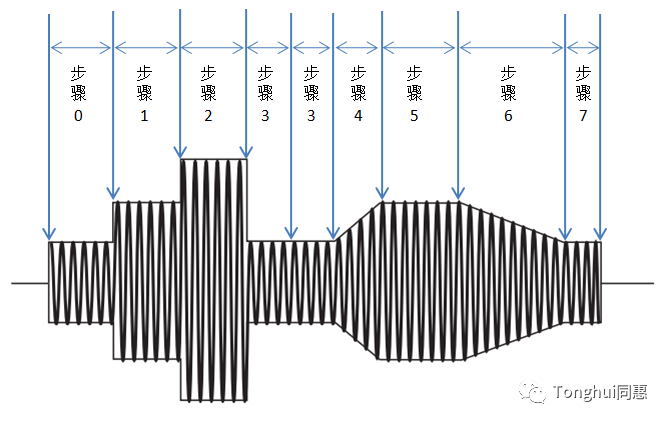

02 步驟模式

步驟模式適合于輸出復雜波形，在此模式下，通過設置多達600個步驟的不同的步驟，步驟時間、循環次數等均可設置，并可將多個步驟順序運行。步驟模式示例如下：

03 仿真模式

仿真模式適用于模擬電源異常，類似列表模式，但比步驟模式簡單，若要更復雜的波形，請選擇步驟模式。

仿真模式只能輸出交流，仿真異常情況如停電、電壓上升、電壓下降等。

D.強大的波形庫

TH7200系列內置了強大的波形庫以供調用，內部可存儲多達64組波形。

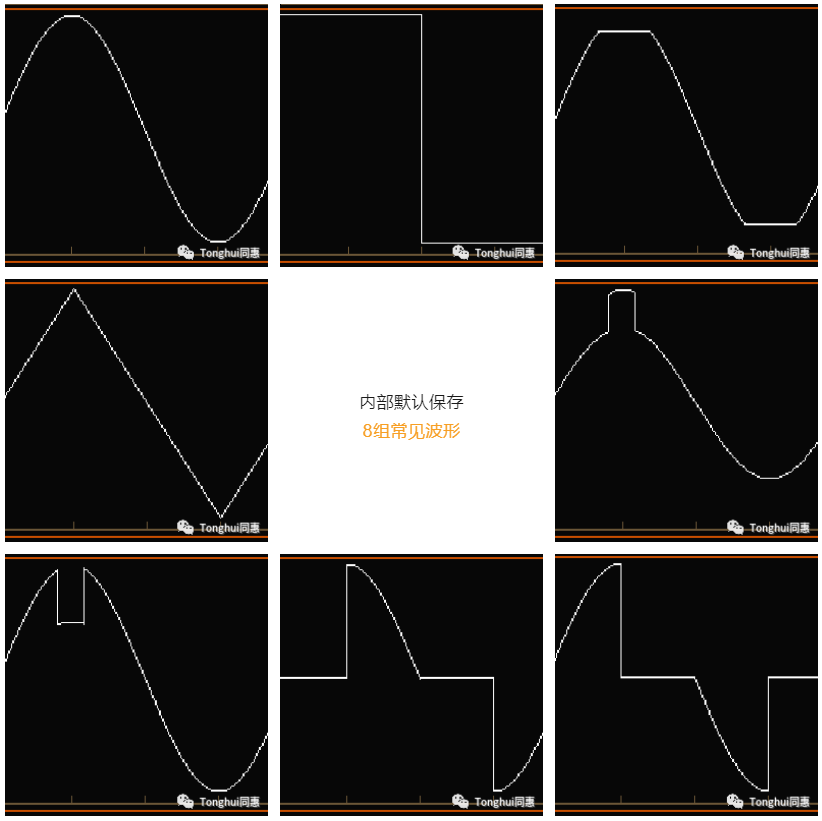

（1） 8種常見波形 （正弦波、方波、削波、三角波、凸波、陷波、前置調光、后置調光）

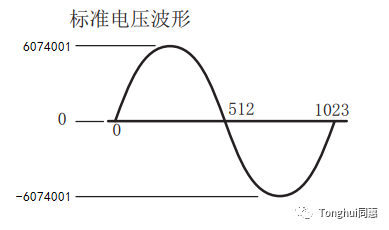

（2）自定義波形

儀器使用內置存儲的輸出電壓波形數據，對該數據進行D/A變換，產生輸出電壓的基準波形。

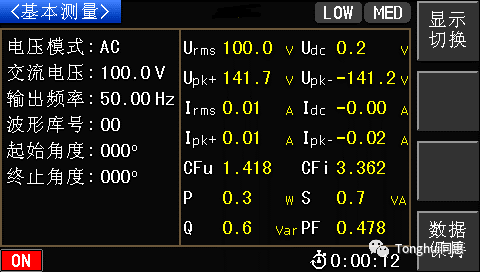

E.多達14種測量參數

TH7200系列除了作為源輸出之外，在輸出的同時，可進行測量，在常規三種運行模式下均可進行測量，測量參數更可達14種。
