一文了解如何使用信號分析儀進行多種信號測量


  來源: 普尚電子 時間:2023-06-14 編輯:清風
分享到:

?

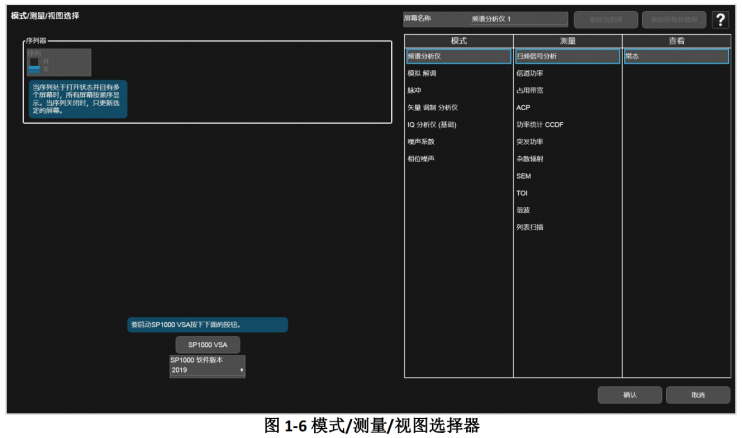

您可以在模式/測量/視圖屏幕(圖 1-6)選擇需要的模式、測量和/或視圖。

可以訪問該屏幕的兩種方式如下所述:

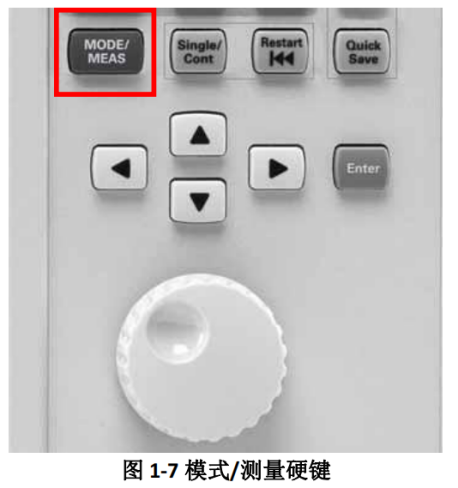

- 按下模式/測量硬鍵(圖 1-7)

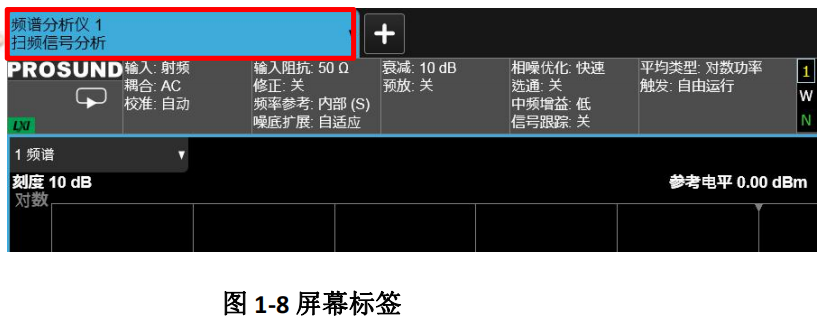

- 點擊屏幕標簽(圖 1-8)




6、訪問幫助系統

分析儀有一個嵌入式幫助系統,可以回答許多有關儀器使用和功能的問題。想要訪問分析儀內的幫助系統,有以下兩種方式:

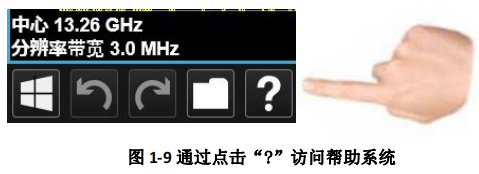

- 點擊在顯示屏左下角的問號標志(?)(圖 1-9)

- 在屏幕上點擊并保持一個控件(圖 1-10)

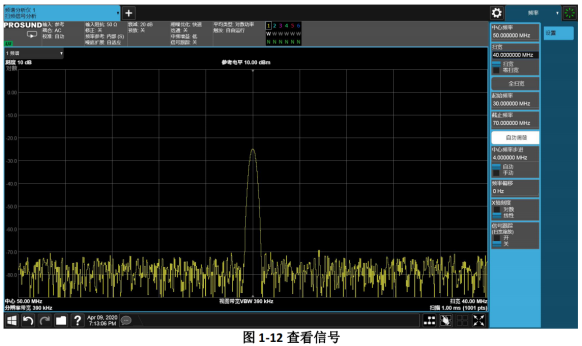

7、查看信號

①按下模式預置鍵預置分析儀(模式預置不會預置分析儀中的所有設置。想要實現更全面的預置,點擊預置菜單上的恢復模式默認值和輸入/輸出預置。)

②按下 Input/Output 鍵,點擊菜單面板上的射頻校準,選擇 50 MHz,將內部 50 MHz 信號路由到分析儀輸入端

③按下 AMPTD 鍵,點擊參考電平并在彈出窗口輸入 10 dBm,設置參考電平

④按下 FREQ 鍵,雙擊中心頻率并輸入 50 MHz,設置中心頻率

⑤點擊掃寬并在彈出窗口輸入40 MHz,設置掃寬

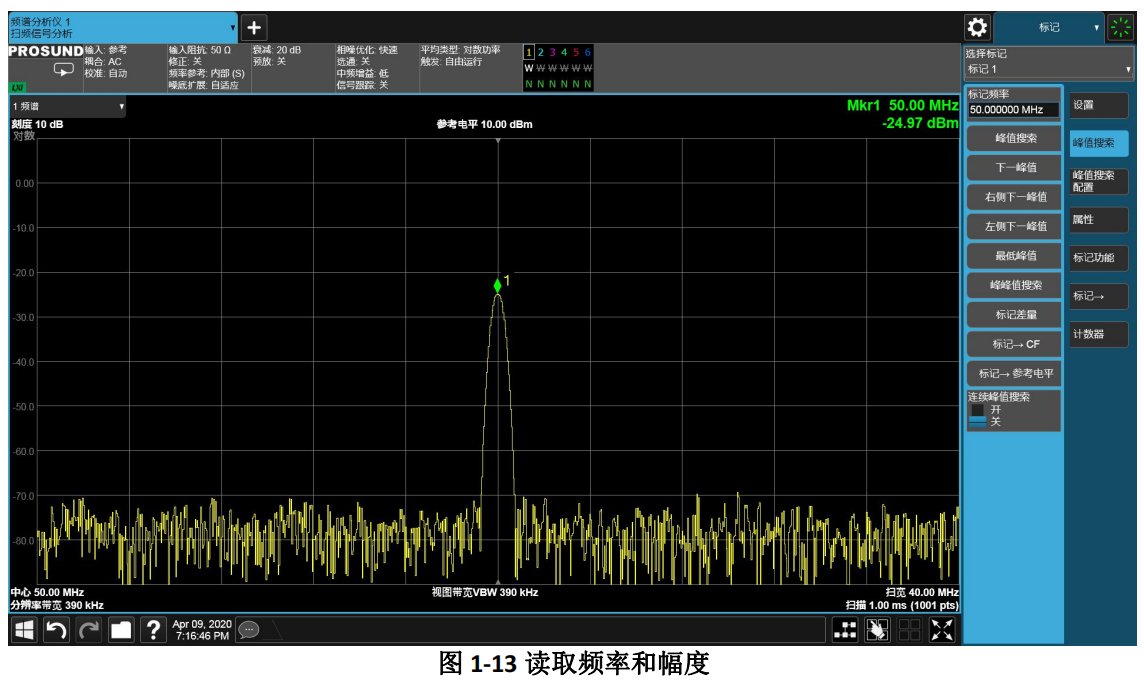

8、讀取頻率和幅度

按下前面板上的 Peak Search,或點擊菜單面板下拉框并選擇峰值搜索,激活一個標記點,并將它放置在信號幅度最高處,標記點的頻率和幅度顯示在屏幕右上角的激活功能區(如圖所示)



9、改變參考電平

點擊標記 -> 參考電平,改變參考電平,此時參考電平處于激活功能區

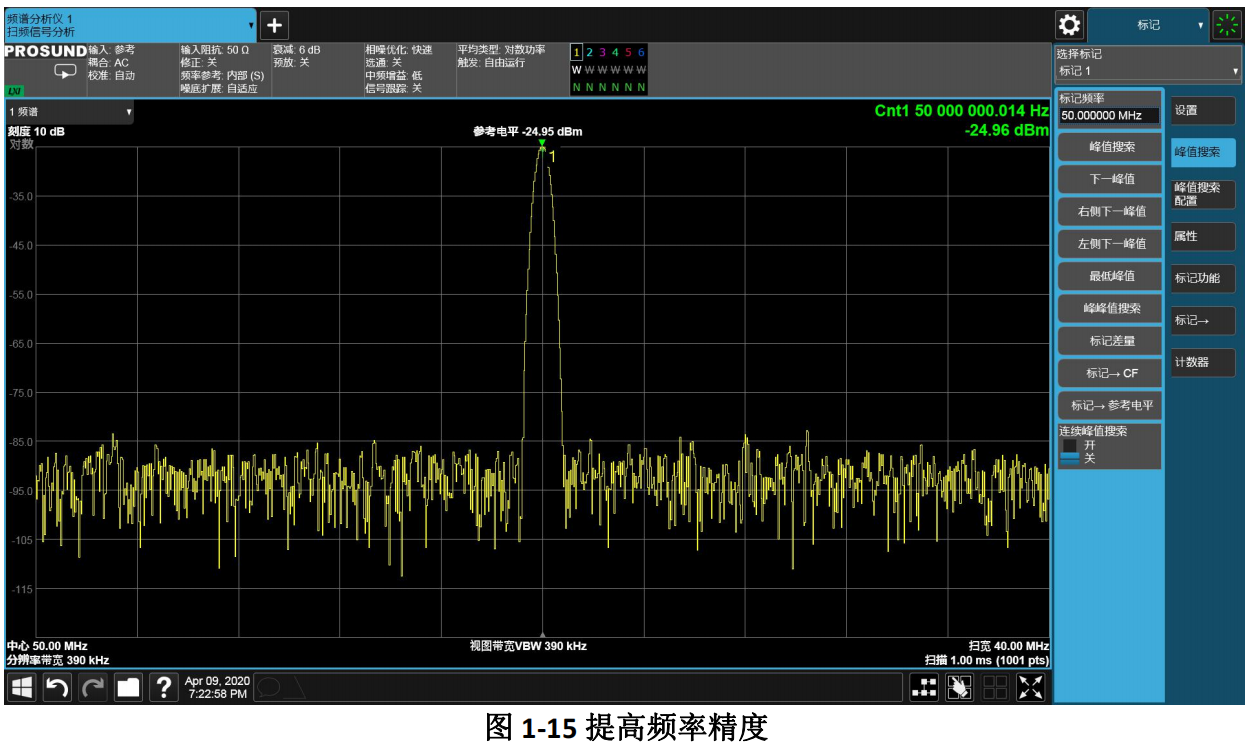

10、提高頻率精度

①在菜單面板點擊計數器,激活標記計數菜單

②將標記計數切換到開的狀態,提高標記點頻率的精度,屏幕右上角的標記注釋從 Mrk1變?yōu)?Cnt1

③選擇峰值搜索,點擊標記 -> 中心頻率,將信號峰值移動到顯示屏幕中心,標記注釋中顯示的分辨率提高了



本次測試需要用到的設備包括信號源,信號發生器(推薦普尚SP200系列),適配器,Type-N(m)轉 BNC(f),線纜,BNC,122cm,及定向橋等。


SP900系列頻譜分析儀支持最新的無線通信標準信號,支持窄脈沖信號分析,支持衛星、雷達、電子戰等應用中的快速跳頻、寬帶和瞬態信號分析,實現速度和性能的最佳優化,搭配量身定制的選件可充分發揮儀器價值,從而滿足您的測試需求。如有更多技術咨詢及合作意向,請聯系我們(400-884-9888),普尚期待與您的交流!
