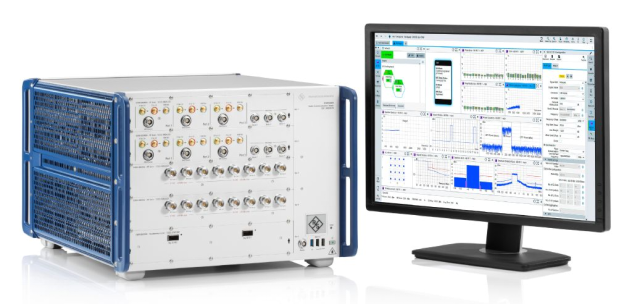

R&S CMX500無線通信測試儀

主要特點：

? 一臺儀器支持 LTE、最高 8 GHz 5G FR1 頻率范圍和最高 50 GHz FR2 毫米波頻率范圍

? 支持 5G 獨立模式/非獨立模式

? 支持多種當前和未來的 LTE 和 5G 3GPP 頻段組合

? 面向未來的模塊化、可擴展硬件架構

? 基于 Web 的 CMsquares 用戶界面，適用于射頻、功能性、應用和協議測試

R&S CMX500無線通信測試儀支持5G音視頻測試應用。解決方案提供所有必要技術以在SA和NSA模式下執行VoLTE和VoNR音頻測量以及ViLTE和ViNR視頻測量。R&SCMX500集成的IP多媒體子系統（IMS）服務器能夠與外部音頻分析儀在IP轉發模式下執行內部環回測試和音頻質量測試。

R&S TS9982 EMS測試系統

TS9982測試系統是用于傳導和輻射EMS測量的基本系統。該系統具有模塊化設計，可以按照測試需求進行定制化配置，極易滿足各種測量任務的需要。此外，該系統還可方便地進行不同應用組合或功能擴展。所有測試系統都通過R&S®ELEKTRA測試軟件進行控制，自動化完成所有測試并輸出定制的測試報告，從而使客戶將精力全部集中在測試上。

R&S TS9982包括先進EMS測試系統需要的所有設備組件：

R&S SMB100B：帶有各種調制功能 (CW/AM/FM/PM等) 的信號源。

R&S BBA系列：帶控制選件的寬帶功率放大器。在 4kHz 至 6GHz 頻率范圍內可產生高達 3 kW 的 P1dB 功率電平。

R&S OSP220/230：視頻切換單元

R&S NRX+NRP6A：小巧堅固的功率計及功率探頭。

R&S ELEKTRA：自動化測試軟件

其他組件還包括：

? 用于EMS測試的高性能天線

? 用于在EMS測試期間保護人員安全的互鎖監控

? 場強探頭

? 耦合去耦網絡、注入鉗等
