電纜在日常生產、生活中隨處可見，在配電房通常有大量的電纜集中在電纜溝中，以方便布線、維護、美觀。隨著用電量的增長，電纜溝中的電纜越來越多，其火災事故的發生幾率也越來越大。

應用背景

電纜溝內火災的發生原因主要集中在動力電纜因為運行時間過長，導致氧化發熱。因此利用紅外熱像儀實時監測電纜溝電纜溫度變化，可以直觀有效的降低事故發生概率，提前通知運維人員進行故障處理。

用戶需求

該水泥廠的電纜溝電纜線路存在老化現象，偶有電纜失火事故發生，因空間狹小，日常巡查、故障搶修難度大，傳統的人工巡檢方式無法滿足要求，易埋下安全隱患，急迫需要高效科學的運維手段，確保電纜溝安全。

艾睿方案

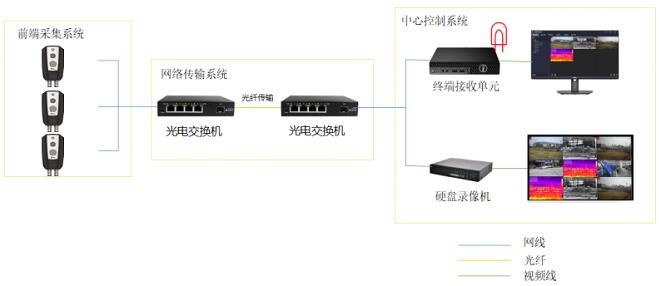

1、系統架構

整套系統由前端采集系統、網絡傳輸系統、中心控制系統三個系統組成，前端采集系統利用紅外雙光攝像機，將電纜溝的視頻信息、溫度信息進行采集，由網絡傳輸系統中的光電交換機利用光纖傳輸至總控室，總控室內終端接收單元收集溫度報警信號，若溫度異常聯動音箱進行報警，硬盤錄像機存儲視頻及通過視頻線鏈接大屏進行投屏顯示。

2、部署方案

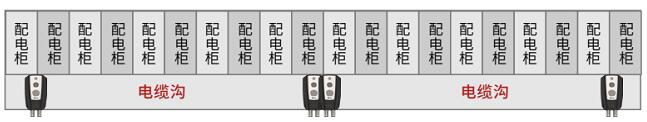

因為電纜溝內線纜眾多，探頭視線易被遮擋，因此采用對照的部署方案。

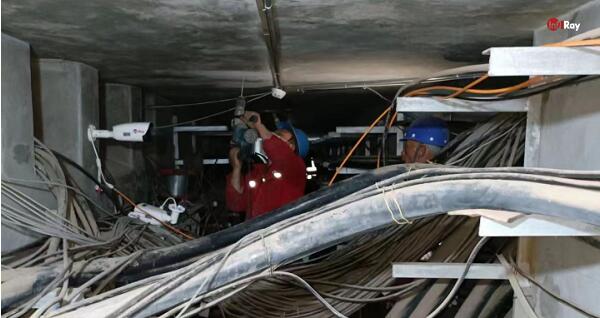

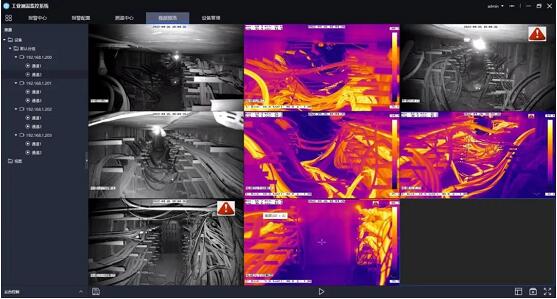

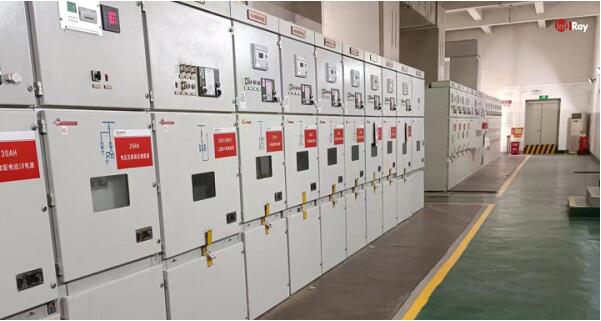

3、現場布設及成像效果圖

4、方案優勢

用戶價值

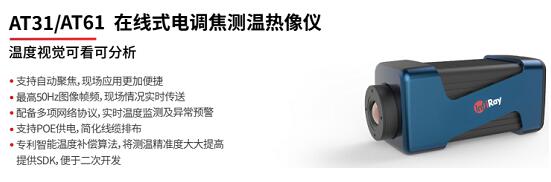

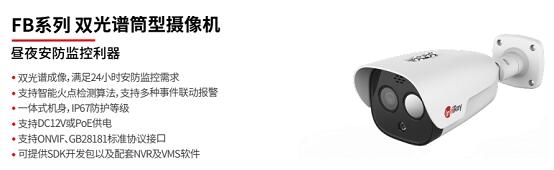

產品推薦
