導語

應對氣候變化成為了全球的共同目標和挑戰。在雙碳目標下，太陽能光伏項目及儲能作為低碳高效的新能源，成為了國家鼓勵發展的新技術和新業態。

隨著太陽能被不斷地、大規模地納入電網供給體系，對太陽能光伏設備性能、產能和成本的要求也越來越高。相應地，針對太陽能的電能及各項指標測試評估需求，也更多地表現在高精度的、高電壓和多通道的測量上。

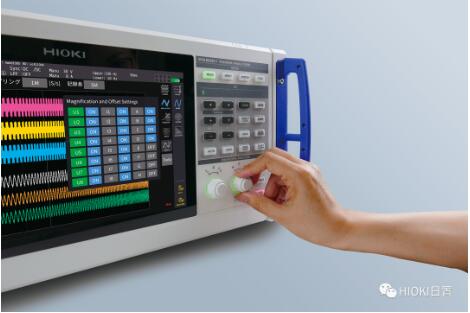

我司為了滿足不斷增長的新能源測量需求，在去年年末發售了旗艦機型 功率分析儀PW8001，受到了光伏行業客戶的熱烈好評。接下來，我們將結合功率分析儀PW8001的特點，介紹它在光伏行業的應用。

1、產品特點

高精度、寬頻帶：基本精度 ± 0.03%、DC 精度 ± 0.05%、50 kHz 精度 0.2%

采樣快、抗干擾性強：采樣速率 18-bit, 15MHz , 抗干擾性（CMRR） 110 dB/ 100 kHz

對使用 SiC 或 GaN 的功率調節器進行評估時，為了能準確掌握高速開關產生的功率變化，采樣性能和抗干擾性非常重要。PW8001 的高采樣性能和抗干擾性，可準確捕捉高速開關波形。

自由搭配兩種模塊，最多8ch功率測量：U7001 2.5MS/s 輸入單元，U7005 15MS/s 輸入單元

正確測量高頻· 低功率因數的功率：電流傳感器的自動相位補償功能

PW8001 可自動獲取電流傳感器的相位特性，并以 0.001°分辨率進行補償，輕松發揮電流傳感器的性能。

2、光伏測量方案

光伏發電量主要取決于光伏系統的轉換效率。不論是光伏系統的前期搭建，還是后期運維，轉換效率的評估貫穿始終。而功率分析儀PW8001正可提供一系列可靠的測試方案。

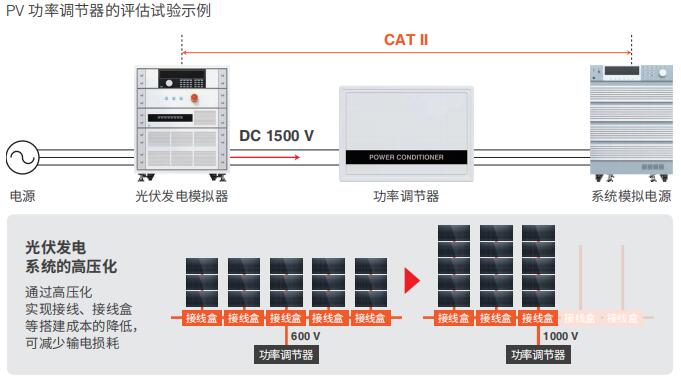

案例一：安全評估高壓功率調節器

為了減少可再生能源的發電系統的設備搭建成本及輸送電能的損耗，需要高壓化。對于發電系統的評估需要可以對應高電壓的測量?jī)x器。

PW8001 的輸入單元U7001 可直接輸入高壓并安全測量高壓，可對應DC 1500 V CAT Ⅱ / DC 1000 V CAT Ⅲ，完全支持光伏測量的要求。

此外，可同時顯示電源調節器評估需要“效率”“損耗”“基波無功功率Qfnd”“DC 紋波率”“三相不平衡率”等參數，并進行有效評估。

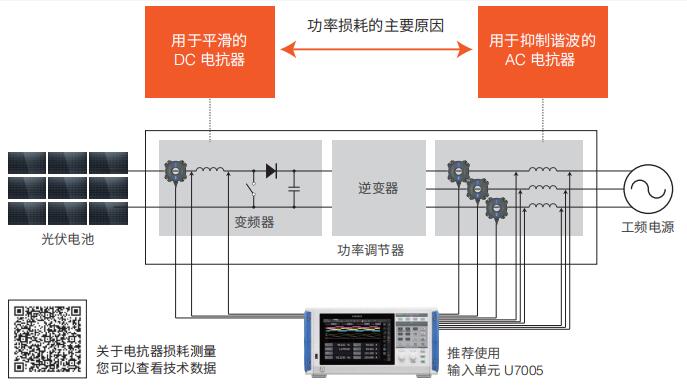

案例二：電抗器功率損耗分析

為了改善功率轉換的效率，掌握電抗器的功率損耗至關重要。電抗器損耗越低、功率因數會隨之下降，正確測量的難度也隨之增加。

U7005 出色的高頻特性及抗干擾特性，非常有助于高頻低功率因數的電抗器功率損耗分析。

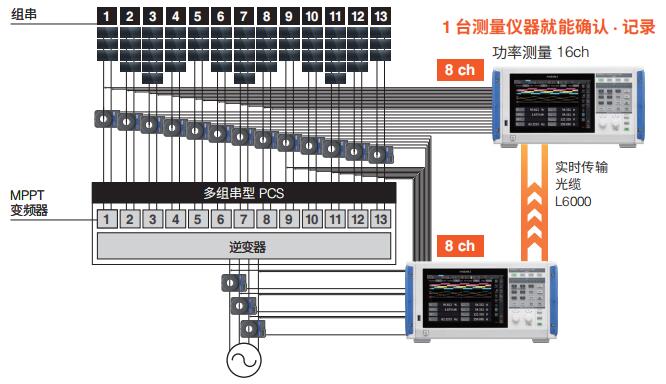

案例三：多組串型 PCS 評估

為了實現光伏發電系統的發電量最大化，正在推進多組串型 PCS 開發。多組串型 PCS，為了獲取每個串點的最大功率，需要控制每個操作點。由于電路數量增加，在評估試驗中需要更多的測試點。

PW8001 可以通過光口將 2 臺 PW8001 連接，將測量數據集中到 1 臺 測量?jī)x器中?？赏瑫r(shí)分析最多 16ch 的功率，并可在一臺儀器上顯示、記錄效率和損耗。
