脈沖雷達適用于同時測量多個目標的距離，應用廣泛。脈沖雷達研制、生產、維護過程中，常常需要激勵源替代雷達本振用于發射機測試或模擬雷達回波信號用于接收機測試。電科思儀微波毫米波測試儀器家庭中的“小個子”成員有話說：

首先，給大家介紹幾個雷達脈沖的小概念。在脈沖雷達中，通常是對多個脈沖的處理獲得目標的多普勒信息，用以測速。當目標較遠，回波信號沒有落在當前的周期內時，就無法判斷回波信號是哪個周期的，出現距離模糊，并且重頻固定的信號反偵察和抗干擾能力差。為解決以上問題，出現了重頻參差、重頻抖動、重頻滑變的雷達脈沖形態。

重頻參差是指雷達脈沖信號具有多種周期，假設重頻參差數為N，那么每經過N個脈沖周期，脈沖會循環變化一次，這個大周期脈沖重復間隔稱為幀周期。由于脈沖周期可以設置成不一樣，因此回波信號可以識別是落在哪個周期上，從而能解決目標較遠時距離模糊的問題。

重頻抖動是指雷達脈沖信號周期在中心值附近隨機變化，一般是均勻分布。常見的抖動調制方式有正弦調制、偽隨機序列調制等。重頻抖動變化范圍一般較小，不超過10%。

重頻滑變是指雷達脈沖信號周期是按一定規律連續改變，變化范圍比重頻抖動大。變化的趨勢可以是遞增，也可以是遞減。

前面的概念雖小，對信號發生器的要求可不低呢，針對脈沖雷達測試正是我這個“小個子”大顯身手的時候。我這個“小個子”可以直接產生重頻參差、重頻抖動和重頻滑變的脈沖調制信號。重頻參差最大5重，重頻抖動最大10%，重頻滑變點數最高1024，可以滿足重頻參差雷達、重頻抖動雷達、重頻滑變雷達的測試需求。

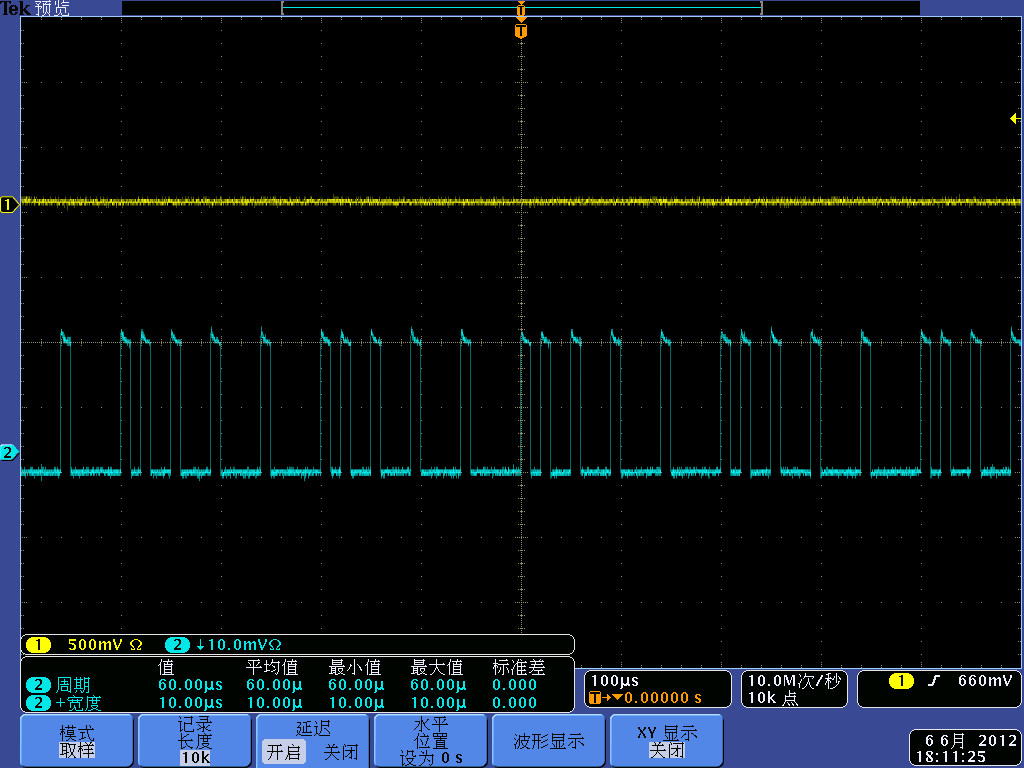

圖1  重頻參差測試圖

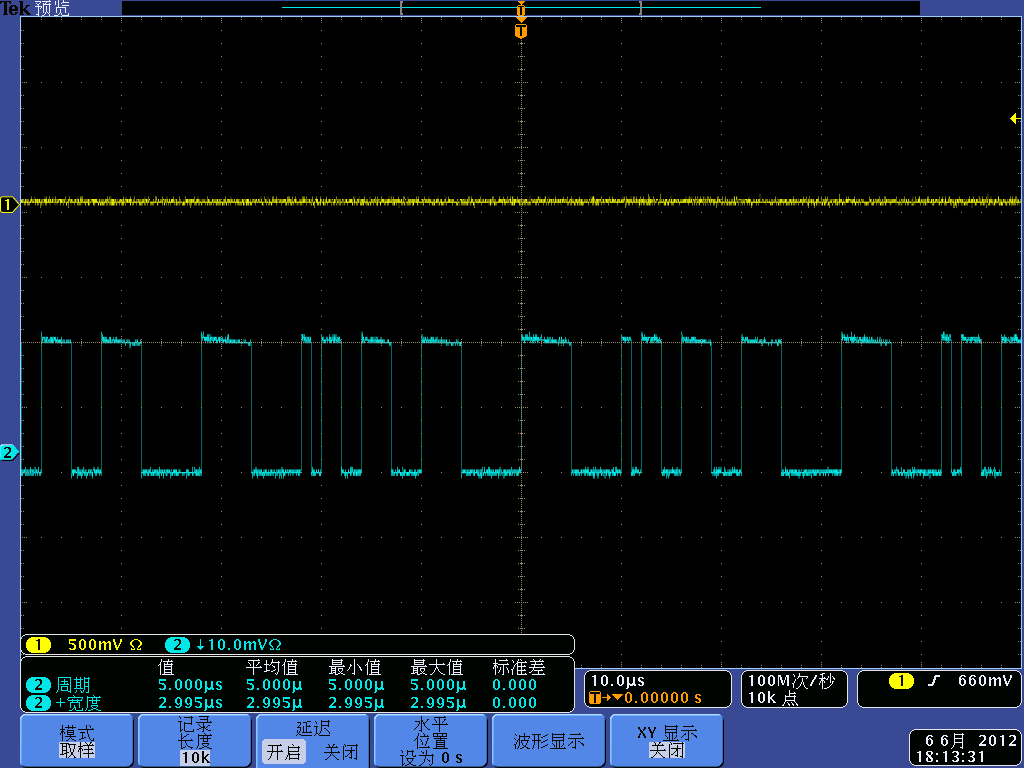

圖2  重頻抖動測試圖

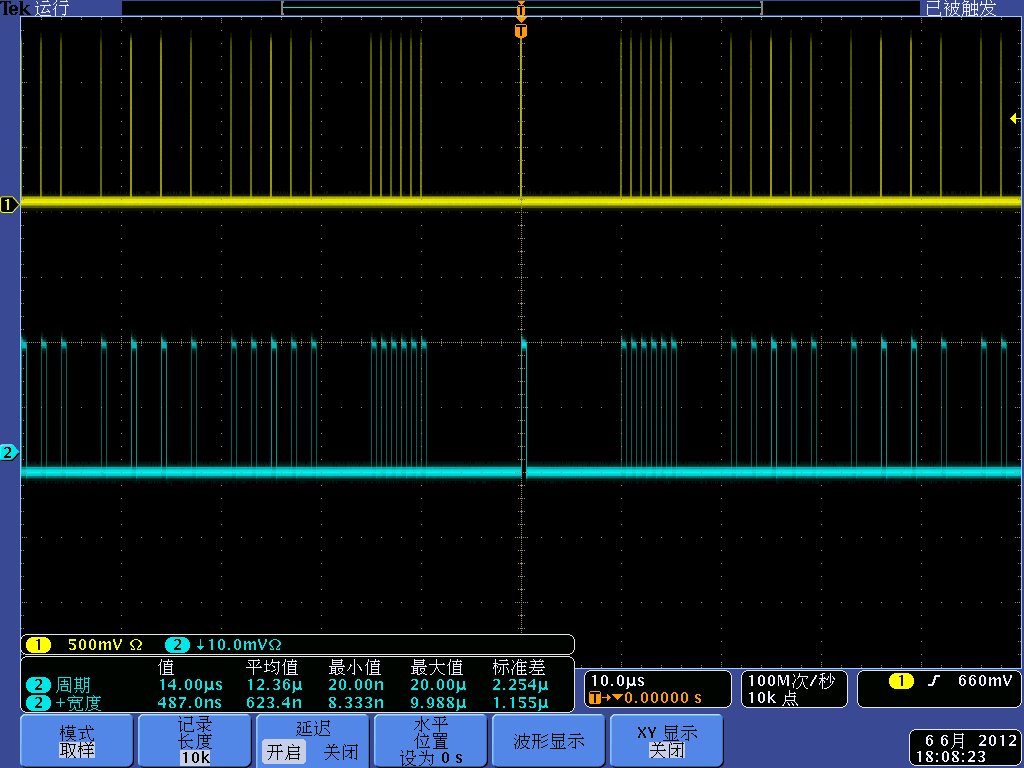

圖3  重頻滑變測試圖

此外，我這個“小個子”還支持脈沖串功能，用戶可根據自己的需要來編輯，脈沖串最大個數為1024，脈沖串內每個脈沖的周期和脈寬都可單獨設置。脈沖串周期和脈寬的輸入方式可以按一定規律進行自動填充，也可以手動編寫，還可以調用數據文件。在用戶編輯好脈沖串后，可以將當前脈沖串周期和脈寬信息一鍵保存，下次使用的時候直接調用，操作方便。

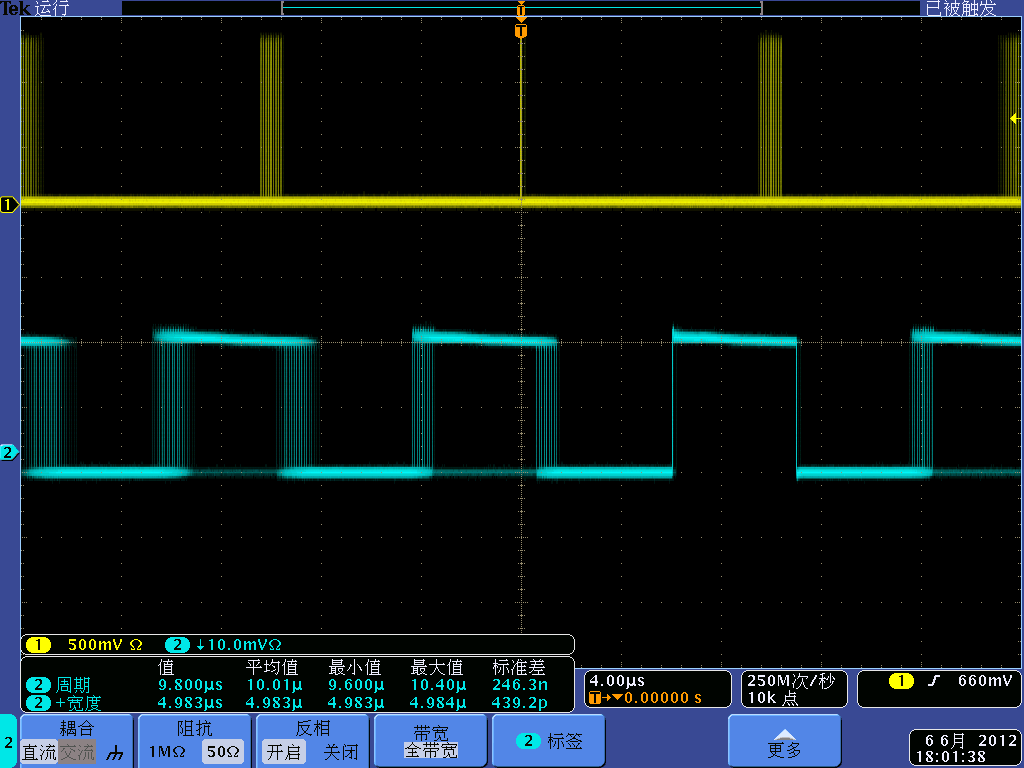

圖4  1435脈沖調制脈沖串測試圖

最后，我再啰嗦一下：我這個“小個子”名叫：1435系列信號發生器，我的特點是便攜式機箱結構，體積小重量輕，便于攜帶，功能全。

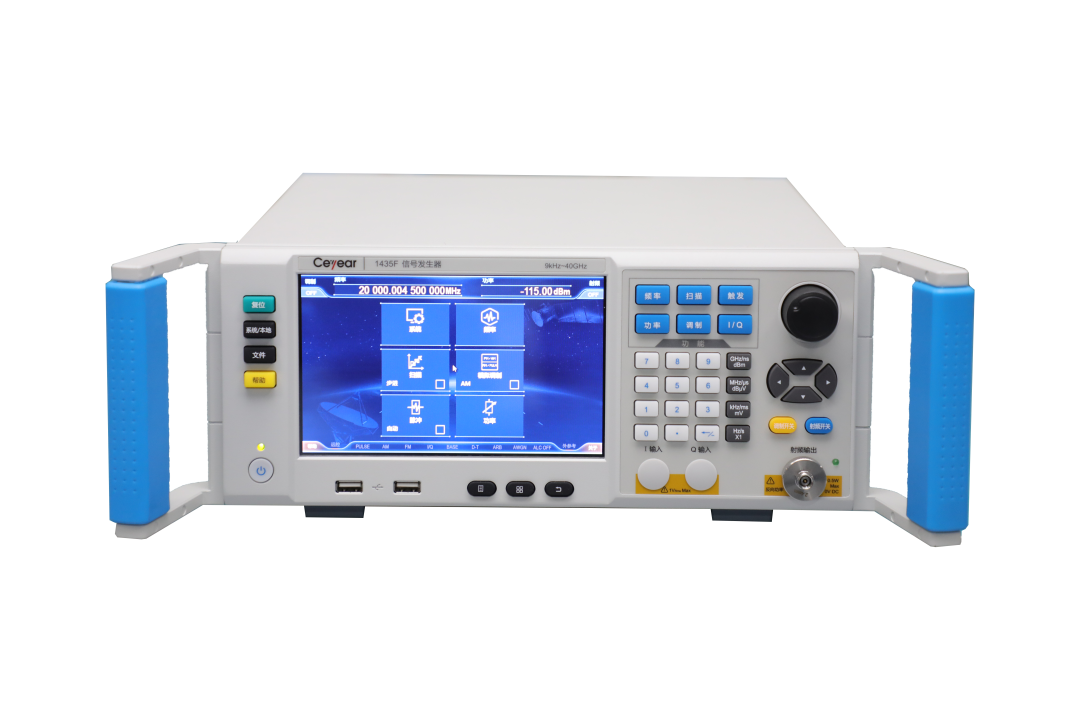

圖5  1435F 信號發生器
