在之前發布的《數字實時熒輝技術》的文章中，我們曾介紹過示波器的顯示原理，是通過將波形在屏幕上保持一段時間后再消失，在指定的波形保持時間內，多個捕獲周期繪制的波形疊加顯示在屏幕上。

然而在實際的測量過程中，我們會發現，將輸入信號接入示波器通道后，并不能立即顯示穩定的波器。通常需要手動進程觸發設置之后，波形才會穩定顯示在顯示器中。這是為什么呢？

下面我們通過傳統的模擬示波器來了解觸發在波形觀察時的作用。

模擬示波器工作原理

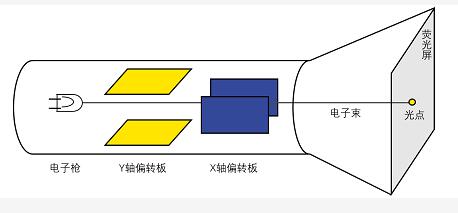

陰極射線管(CRT)簡稱示波管，是模擬示波器的核心，它的原理圖如下：

▲示波管示意圖

當把輸入信號施加到Y軸偏轉板，而X軸偏轉板不加電壓時，在熒光屏的最左側縱坐標上就會打出一個亮點，且電壓越大亮點位置越高。

當把鋸齒波信號施加到X偏轉板，而在Y偏轉板不加電壓時，隨著鋸齒波電壓的升高，光點從屏幕最左邊均勻移動到屏幕最右邊。當鋸齒波歸零后重新開始掃描，則光點迅速回到最左邊后，從最左邊重復向右移動。

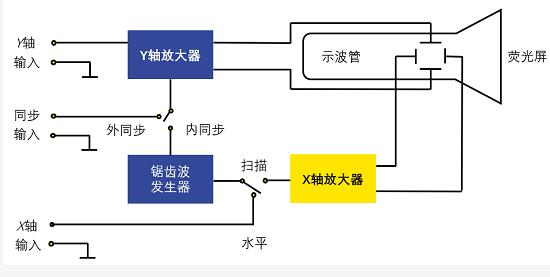

所以模擬示波器的工作方式是在Y軸偏轉板上施加待測信號，在X軸偏轉板上施加鋸齒波作為掃描信號。工作原理如下圖所示：

▲示波器工作原理圖

支持觸發功能前

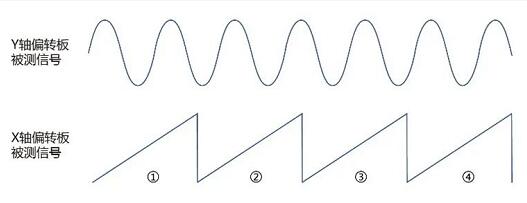

示波管可以幫助示波器將波形顯示屏幕上，但并不能保證將信號波形穩定的在屏幕上顯示。如下圖所示，在X軸偏轉板施加鋸齒波作為掃描信號，在Y軸偏轉板施加輸入待測試信號。

▲信號控制水平與垂直方向掃描

如果鋸齒波是自動觸發，它的觸發位置不固定，那么輸入波形在示波器中的顯示狀態如下圖所示。

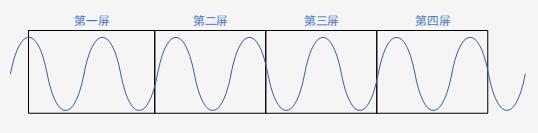

▲不固定觸發波形顯示

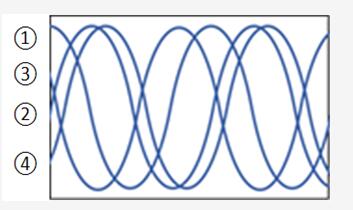

因為每次從屏幕起始的位置，波形的相位不一致，使得觀察者在示波器上看到的波形好像是在滾動，且有多條波形重疊，如下圖所示。

▲多波形重疊示意圖

解決這個問題，就需要使每一屏中顯示波形的相位是同步的，這取決于施加在X軸偏轉板上的鋸齒波信號何時開始掃描。為此示波器增加了觸發功能。

支持觸發功能后

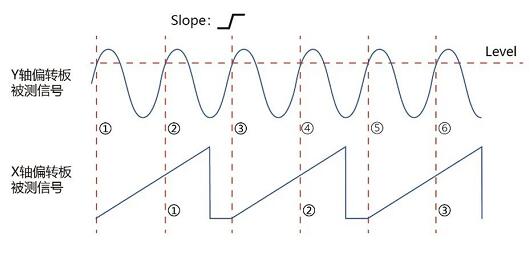

支持觸發功能后，示波器可以設置觸發電平，并且可以選擇在輸入信號的上升/下降沿進行觸發。假設設定一個直流觸發電平為Level1，并選擇在上升沿進行觸發，那么觸發效果如下圖所示。

▲上升沿觸發波形

從上圖也可以看出X軸鋸齒波周期決定了示波器橫軸水平時基的大小。當鋸齒波周期越長，則水平時基(time/div)越大，在屏幕上顯示的波形周期數越多。

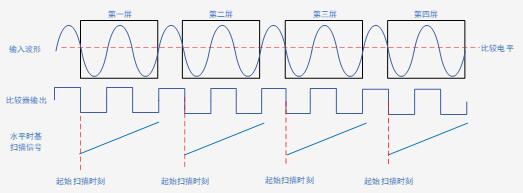

通過設置觸發條件，可以實現每一屏中顯示波形的相位同步，如下圖所示。

▲固定觸發波形顯示

最后疊加在同一屏上，波形就可以穩定顯示了，效果如下圖所示。
