眾所周知，7、8月是夏季的用電高峰期，進入炎炎夏日，高溫暑熱天氣來勢迅猛。當人們在空調房中享受清涼的時候，電網也正在經歷著持續高負荷的“烤驗”，電網設備安全運行、全市可靠供電及優質服務面臨嚴峻挑戰。

“高負荷”用電帶來的隱患

由于長時間的高負荷供電，供電公司的基礎設施可能會逐漸老化，變電站與其它地區的電網缺少監測關鍵設備運行狀態的自動化系統，因此停電、持續低壓（持續低壓是指電力供應中的電壓下降，如此命名是因為低壓通常導致燈光的亮度變暗）的風險日益增加。

例如，變壓器液體泄漏或內部隔熱層故障可導致設備過熱，從而引發故障。但大多數供電公司并未配備可偵測這些故障點的自動化熱檢測系統。無論故障原因如何，一次重大的變電站故障可能演化為一系列并發故障。其結果可能導致銀行設施、安防系統、制造工廠、食品冷藏、通訊網絡與交通控制系統發生大規模停產停工。毋庸置疑，相關供電公司可能蒙受巨大的收益損失，為恢復系統正常運轉也會增加大量成本。

高壓電氣裝置在發生故障前往往會發熱，使用紅外熱像儀監測高壓設備，避免高昂損失

為提高電力輸送可靠性，同時降低成本，供電公司應該想方設法解決上述問題。其中，選擇使用紅外熱像儀與自動化軟件，無論白天黑夜均可隨時檢測出遠程監控站中的潛在設備故障與安全隱患，在雷雨、大風等惡劣天氣依然“上崗”，大大減少了運維人員在惡劣環境作業的風險，還成功避免了代價昂貴的計劃外維護和停工成本等。

熱像儀監測變電站的原理

熱成像技術被廣泛應用到電力行業，是因為熱成像遵循的第一條原理是“很多組件在故障發生前溫度升高”。其次，每個物體都會發射肉眼無法察覺的紅外光譜熱輻射。紅外熱像儀將這種輻射轉化為清晰的熱圖像，從圖像中可以讀出溫度值。這種非接觸式熱數據可實時顯示在監測器上，也可以發送到數字存儲裝置中以便進行分析。

紅外熱像儀無需光線即可生成圖像，能夠在設備過熱或隔熱層破損導致故障前偵測到熱點。紅外熱像儀可安裝在堅固的外殼（可耐任何氣候環境）內，置于方位/俯仰云臺之上，以檢測變電站大片區域。由于FLIR具有各種不同焦距的鏡頭選件，因此選擇范圍廣泛。并且，這些紅外熱像儀支持全天候24/7監測各個位置。

FLIR紅外熱像儀能夠區分電氣組件及周圍環境（如天空或云）的熱信息中存在的溫差，并相互對比緊鄰的類似組件的溫度值。內置邏輯、內存和數據通信允許熱像儀使用用戶定義的設置對比圖像中的溫度值，并把溫度數據發送至中央監測站進行趨勢分析、觸發警報、生成異常報告。紅外熱像儀甚至能通過觸發電子郵件信息通知遠程辦公室內的設備管理人員發生了異?，F象。因此，紅外熱像儀是變電站設備無人值守監控時的理想之選。

熱成像系統實時監測變電站

熱成像技術可提升變電站的可靠性與安全性。之前數年來供電公司一直使用便攜式紅外熱像儀定時檢測變電站設備，但現在不少供電公司正轉而永久性安裝紅外熱成像系統。通過使用自動化紅外熱像儀與創新軟件，FLIR與其合作伙伴聯合開發了提供潛在設備故障早期報警的監測系統。

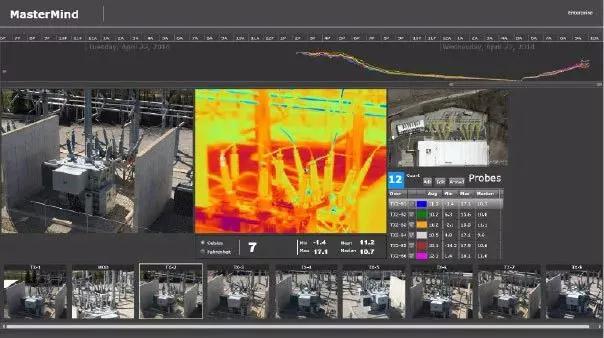

自動化紅外監測系統

這些監測系統使用先進的傳感和測量技術、控制方法與數字通信。能夠對故障點做出預測、檢測和快速響應，從而降低維護成本和故障率，減少停電現象發生，提高生產力。

以下變電站組件發出的熱信號是故障發生的前兆：

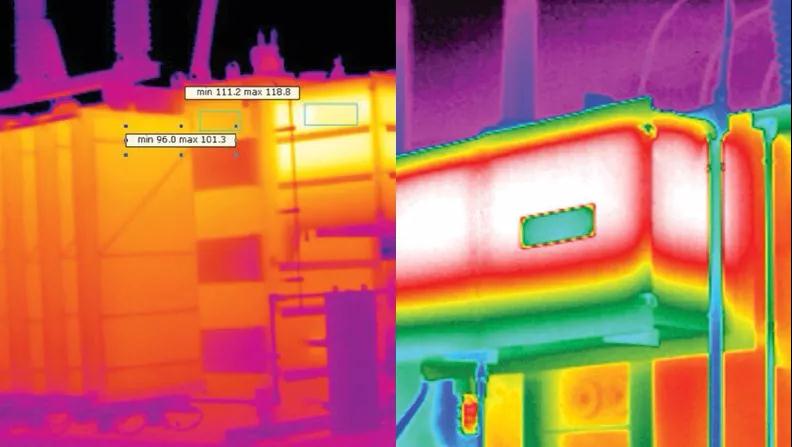

★ 變壓器（油位與泵運轉）

★ 有載分接開關（油位、其他內部故障點）

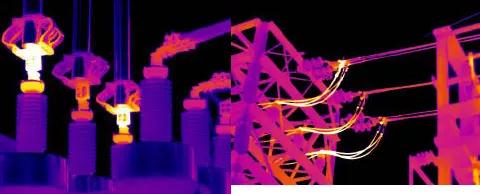

★ 隔熱襯套（油位與連接不良）

★ 支座絕緣體（水汽、污染、退化）

★ 避雷針（金屬氧化物磁盤降解）

★ 斷路器（油泄漏或SF6泄漏）
