隨著車輛中許多電子系統的發展，很多制造商提供了新的診斷設備，例如便攜式檢測工具箱。這些產品能夠告訴我們汽車系統遇到的故障的原因。

然而，盡管有大量的故障代碼，設備并不總是能夠真正確定故障原因！因此，需要使用能夠準確判斷缺陷元件的檢測設備。

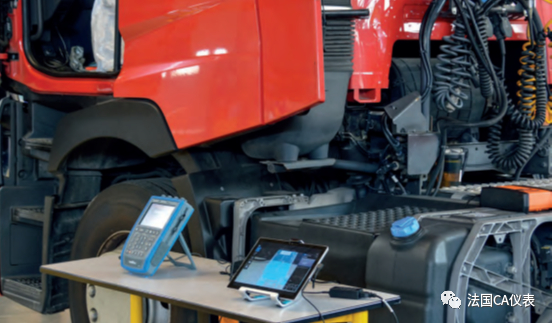

便攜式示波器讓這種精確診斷成為可能。

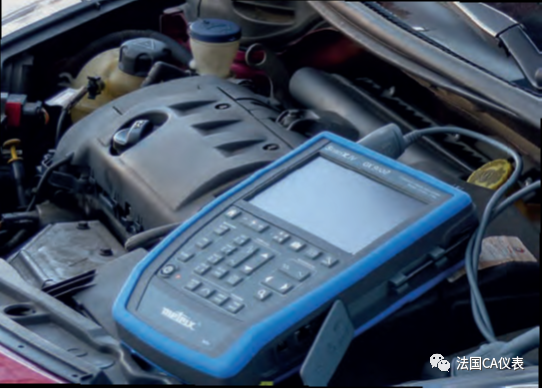

我們的 SCOPIX IV OX9000系列手持示波表，由于其通道相互隔離并對地隔離，能夠保存與每個應用相對應的特定配置和參考信號，具有多種通信（USB、以太網、wifi）、大觸摸屏和直觀的人機界面 ，使汽車技術人員得到簡單、準確、高效的支持！

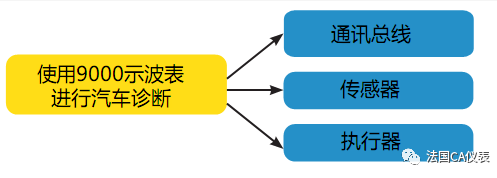

本篇介紹主要通過以下三個方面的案例展示OX9000系列手持示波表在汽車診斷中的應用。

本次為通訊總線案例介紹。

OX9000示波表和通信總線診斷

LIN總線

診斷案例可以檢查計算機或元件是否在網絡上進行通信。

如果元件出現通訊故障，則無法再讀取故障和參數。

Scopix 的優勢

?捕獲不響應診斷的元件的發射信號，以了解它是否可運行。

?可以確定通信是否因線束斷裂而停止。

CAN 總線

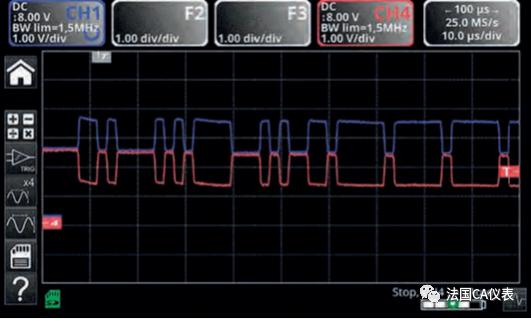

診斷案例使與連接到通信總線的計算機對話的可視化成為可能。

在系統通信中斷等情況下，不可能總是有“CAN總線”故障代碼或根據故障程度讀取計算器參數。

Scopix 的優勢

?查看總線是否正常工作的可能性：存在信號 - 通信 - 一臺或多臺計算機正在通信。

?信號質量的可視化（合規或嘈雜）。

?可以通過斷開線束或不再能夠傳輸來確定計算機是否與總線簡單地隔離。
