電能質量測試中合適電流互感器選擇的重要性

電流傳感器較差帶來的測試準確性的問題

電能質量測量儀器通常根據等級和精度進行分類。測試精度是一個重要的指標，是能夠提供用于分析的數據的保障；然而，雖然大家對電能質量的要求夠高，但對電壓及電流傳感器的選用經常會被忽略。

例如，盡管電能質量設備是使用的A類測量設備，設備對應于電能表U/I和0.2S的數據表精度為0.1%，但經常性的我們選用的電流變壓器的設計往往精度太差(例如0.5%或更差)。

電流傳感器較差帶來的剩余電流監視器中的故障信息

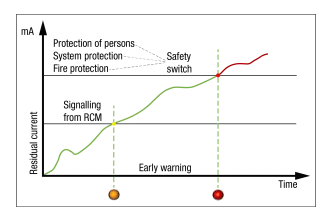

通常在固定裝置中，例如在UPS網絡、數據中心、生產設施、機場等，可以將RCM剩余電流監視器(RCM)作為保護裝置。

但是現階段由于諧波及電流測試精度的問題，越來越多地觀察到RCM系統是脆弱的，經常會發生誤操作現象。這給操作人員帶來了不確定性，也導致了不必要的誤差分析。更糟糕的是，如果忽略或錯誤測量導致實際故障情況下的實際損害，例如自動觸發滅火設備。

解決方案:配備合格傳感器的測量系統

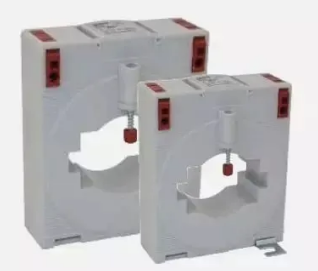

為了提高電能質量安全測量的準確性，推薦使用XCTB、XKBU和XKBR系列電流互感器進行電能質量分析。新一代的換能器使用可以保證互感器的無干擾的使用。因此，采用Camille Bauer Metrawatt AG的計量認證儀器測量程序是全系統的高精度保障。從傳感器到LINAX PQ3000, LINAX PQ5000和LINAX PQ5000- rack系列的末端器件，我們的產品都可以滿足根據IEC 61000-4-30 Ed. 3, Class A標準。

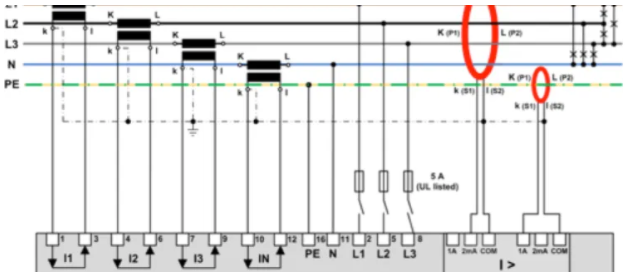

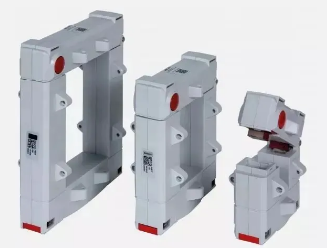

為了優化剩余電流監測器，可以在LINAX PQ系列相同的應用中測量和評估剩余電流以及接地導體電流。此時可以采用DACT和KBU系列的剩余電流互感器。這類互感器可以避免諧波存在時的錯誤測量，同時可以將測量系統被限制在監測頻譜的1khz。此外，這類化感其的優點如可自由選擇監測通道的數量(0/2/4/6/8)，可選擇差動和/或接地導體電流監測，導體斷線監測，自由選擇極限值，接地導體電流測量還配有標準電流互感器，記錄違規報警和預警閾值，通過數字輸出直接報警等，有助于系統穩定運行。

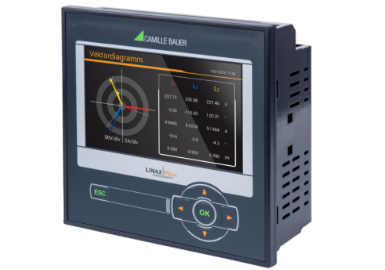

Linax PQ3000 在線電能質量分析儀
