納米發電技術

納米發電機，是基于規則的氧化鋅納米線，在納米范圍內將機械能轉化成電能，是世界上最小的發電機。

目前納米發電機可以分為三類

1、壓電納米發電機

2、摩擦納米發電機

3、熱釋電納米發電機

一般被應用在生物醫學、軍事、無線通信、無線傳感。

測試難點

由于納米發電自身的技術特點，在研究過程中需要測試單位面積機械能產生的電能，測試產生的電壓，微小的電流及功率信號，電壓基本在幾伏甚至幾十伏，而電流一般都是uA甚至nA級別，功率在mW甚至uW級別。

如何精確的測試微小電流及功率信號比較困難，對測試儀器精度和穩定性要求非常高。泰克吉時利公司專注于微小電信號測試，史上多位物理學諾貝爾獎獲得者都使用和信賴吉時利測試儀器。在納米發電研究中，吉時利的產品仍是業內的首選，尤其在微小信號測試值得信賴。

吉時利測試技術

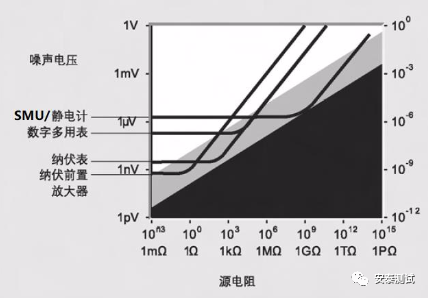

下圖為您介紹了測量靈敏度的理論極限取決于在電路中的電阻所產生的噪聲。電壓噪聲是與電阻、帶寬和絕對溫度的乘積的平方根成正比的。

從圖中可見，源電阻限制了電壓測量的理論靈敏度，也就是說能準確測量一個1Ω源電阻的1uV信號時，如果該信號的源電阻變成1TΩ，則該測量就會變得不可能。因?yàn)樵谠措娮铻?MΩ時對于1uV的測量已經接近理論極限了。這時候采用通常的數字萬用表是無法完成這類測量的。了解了這個原理，選擇合適的儀器是保證準確測試微小信號前提。

納米發電測試方案

微小電流信號測試

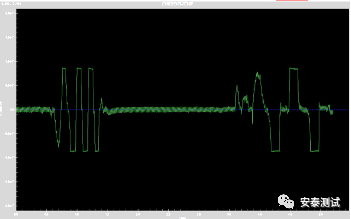

1、采用絕緣材料納米發電技術，一般源內阻在GΩ級，測試電流在pA級別，所以業內都是采用吉時利靜電計6514+StanfordSR570（低噪聲電流前置放大器）+專用的采集軟件來進行發電電流數據采集。

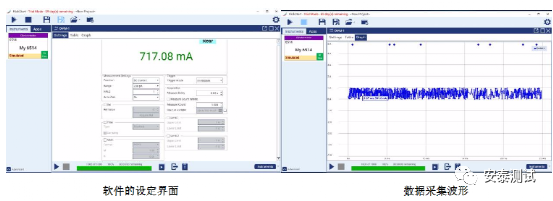

2、通用的納米發電技術，一般源內阻在幾十到幾百M(fèi)Ω，電流一般在nA，uA級別，推薦采用吉時利源表SMU2450+Kickstar軟件來測試。

電壓測試方案

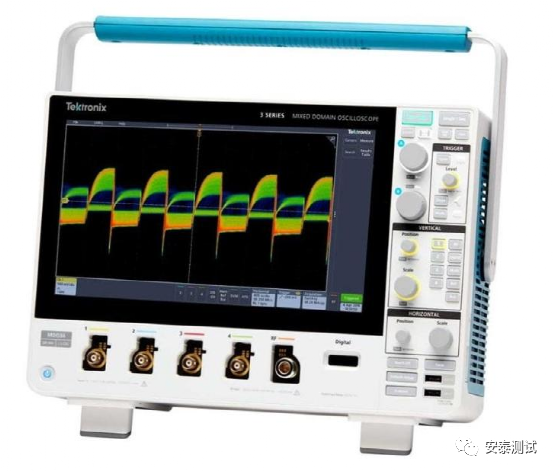

1、對于電壓信號測試推薦選用泰克示波器MDO3系+電壓探頭測試V&T波形數據。

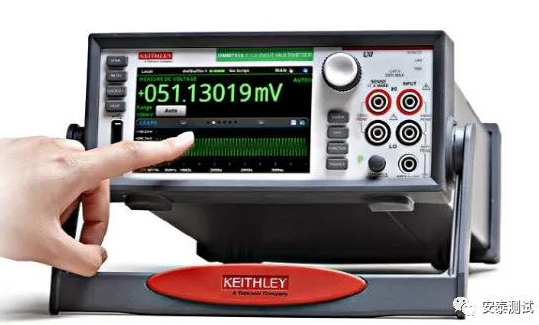

2、另外一個方法是采用高速采樣萬用表DMM7510+kickstart軟件，測試電壓變化波形。
