導語

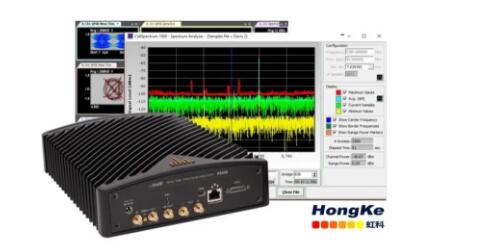

虹科HK-R5550 實時頻譜分析儀允許終端用戶在設備上加載自定義校準文件，以優化設備，減少設備之間的差異或增強對終端用戶應用而言最重要的參數。校準文件用于對各種無線電設置和物理參數映射參考電平，如頻率，溫度和衰減器的插入損耗。

本應用指南提供一個循序漸進的校準流程，以供終端用戶進行校準。

簡介

虹科HK-R5550提供了內置功能，允許終端用戶在RTSA設備上加載自定義校準文件。校準文件用于對各種無線電參數設置和物理參數映射參考電平，如頻率，溫度和衰減器的插入損耗。自定義校準文件允許終端用戶對目標用戶的應用進行設備的特定優化。它可用于減少設備之間差異的影響，并增強對終端用戶應用而言最重要的參數。

本應用指南旨在協助終端用戶在頻率范圍內執行校準過程。以下提供了逐步校準的流程。該流程假定用戶熟悉HK-R5500的操作，包括如何使用SCPI命令與設備通訊和控制（可根據需要，參閱HK-R5500《用戶指南》和《程序員指南》，主頁后臺發送指南即可獲取）。

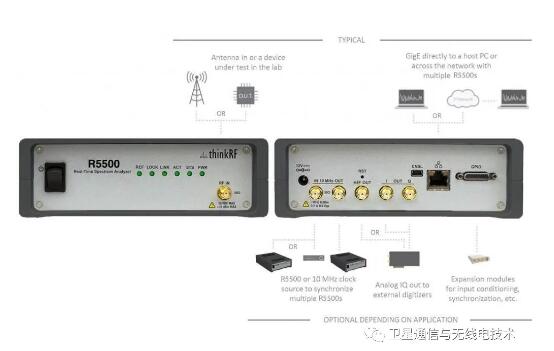

設置需求

進行校準需以下各項：

一臺HK-R5500，及其電源適配器和帶有RJ-45連接器的CAT-5以太網線纜。

一臺能在目標頻率范圍內合成信號的RF信號發生器。

一條帶有同軸SMA連接器的RF同軸電纜，一端連接到HK-R5500輸入，另一端具有合適的連接器，以連接到RF信號發生器。需確保電纜適用于校準的頻率范圍。

一款用于確定輸入信號功率電平的應用軟件，如HK-R5500的API，PyRF庫或其GUI， 均由ThinkRF提供。

以下項可選：

一條與上述類似的電纜用于將10 MHz參考時鐘源連接到HK-R5500。

一臺RF功率計，可精確測量供給HK-R5500的信號功率。

設置步驟

01：設置RF信號發生器

請將RF電纜連接到RF信號發生器。直到HK-R5500開啟并且衰減狀態在3.2節中確定之前，才將信號源連接到HK-R5500。

設置信號發生器。在直接將信號源連接到HK-R5500的RF IN連接器之前，請使用功率計驗證信號發生器的信號源。

警告

虹科HK-R5550的接收器在RF IN端口允許的最大輸入信號為 +10 dBm。接入超出規定的信號電平會導致接收機永久損壞。

02：設置HK-R5500

請將HK-R5500連接到其電源適配器，然后打開設備。確保設備上的狀態LEDs燈指示設備運行正常。詳情請參閱HK-R5500《用戶指南》。

請使用HK-R5500《用戶指南》中描述的步驟確定設備的IP地址單元。

使用以下SCPI命令關閉R5500的輸入衰減器：

:INPUT:ATTENTUATOR 0                    #  針對-408型號

only :INPUT:ATTENTUATOR:VARIABLE 0      #  針對-418和-427型號

請將SMA插頭連接到HK-R5500的RF IN端口。

03：可選

如果使用10 MHz外部參考源：

請確保外部10 MHz參考電平在 -10 dBm至0 dBm之間。

警告

超過0 dBm的電平會對內部時鐘電路造成永久性損壞。此外，必須先關閉10 MHz參考電平，然后再關閉HK-R5500的電源。

請將合適的電纜從10MHz參考源連接到HK-R5500上的10 MHz IN端口。

請切換R5500以使用外部參考時鐘：

:SOURCE:REFERENCE:PLL EXT

校準步驟

01：過程概覽

請通過發出以下SCPI命令或* RST命令，確保采樣因子設置為1（無采樣）并且頻移設置為零：
