多通道源表是指2通道及以上通道數的源表(SMU)，可以實現多通道電壓/電流源與電壓/電流表的自由組合和靈活工作，應對各種復雜的測試需求。每個通道需要有獨立的電壓、電流量程，既可以單獨作為源或者表來使用，也可以源、表兼用。

多通道源表的各個通道相互組合、互相配合來完成特定的工作，這就需要我們能夠設計出合理、高效的時序關系，觸發是實現這些時序關系的關鍵所在。

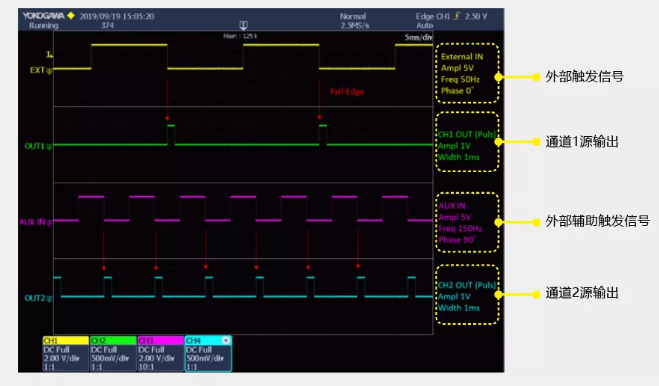

▲ GS820工作時序圖

源表(SMU)的觸發

主要包括內部觸發和外部觸發兩種。

內部觸發是指通過源表(SMU)的內部時鐘產生觸發信號的觸發方式，內部觸發的特點是時間精確度高、操作簡便，不需要外部接線。

外部觸發包括外部輸入觸發和外部輸出觸發，通過外部觸發能夠保證多臺源表(SMU)或者源表(SMU)和其它測試設備同步完成各種測試工作。

下面圖例展示了橫河多通道源表GS820的豐富觸發功能：

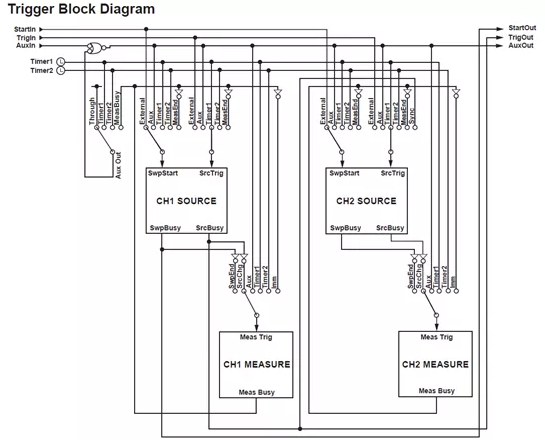

▲ GS820觸發資源塊圖

▲ GS820輸出觸發資源塊圖

GS820的觸發類型包括外部觸發(External）、輔助外部觸發(AUX)、內部時鐘觸發1(Timer1)、內部時鐘觸發2(Timer2)和測量結束觸發(MeasEnd)；表的觸發類型包括掃描結束觸發(SwpEnd)、源輸出變化觸發(SrcChg)、輔助外部觸發(Aux)、內部時鐘觸發1(Timer1)、內部時鐘觸發2(Timer2)和輸出結束觸發(Imm)等。這些觸發方式相輔相成，可以幫助用戶實現各種復雜的時序、流程控制。

如下圖所示，GS820的多個觸發源可以相互獨立工作，在實際的測試工作中更加靈活、多樣，滿足客戶的各種測試需求。

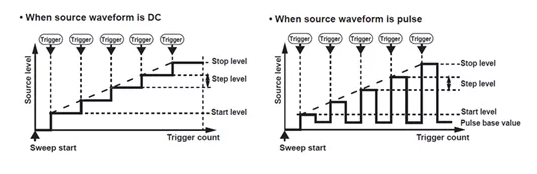

▲ 觸發使SMU的掃描輸出更靈活

光通信芯片測試中的應用

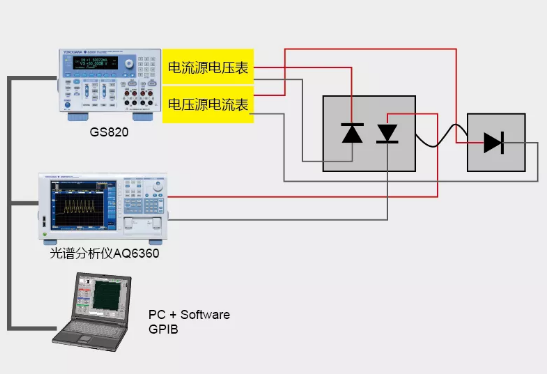

GS820目前廣泛應用于光通信芯片的測試中，以下圖為例。GS820作為電壓/電流源驅動被測器件，并對器件的電壓、電流進行測量，并同步觸發光譜分析儀、光功率計對被測器件的光譜和光功率進行同步測量。

▲ 光通信芯片測試系統

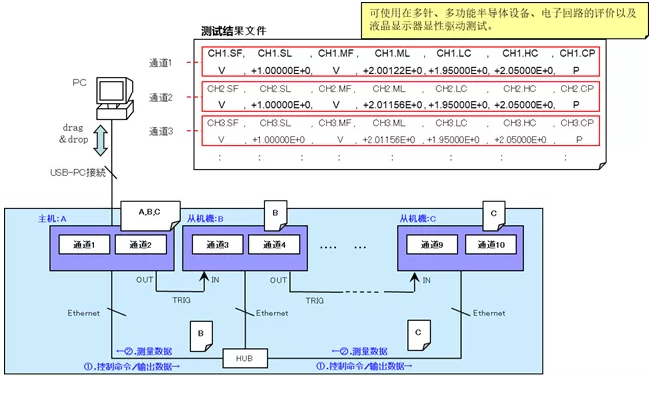

GS820可以通過專用同步接口進行級聯，擴展為最多10通道的源表測試系統(如下圖所示)。電腦僅需與一臺GS820主機進行通訊便可控制10通道測試系統進行輸出和測量，并將測試結果生成統一的測試報告。

不僅是光通信芯片測試，橫河GS系列源表豐富的觸發和擴展功能，還在其他領域擁有廣闊的應用前景。
