在進行故障排查時，萬用表往往是電氣工程師的第一選擇。很多有經驗的工程師因此開發出很多萬用表的“高級玩法”，幫助大家解決各種工作中遇到的難題。

但有些“神出鬼沒”的間歇性故障非常難以捕捉，使用萬用表檢查時基本都顯示正常。遇到這種情況，小福建議使用帶有記錄功能的Fluke 120B系列示波表行快速排障。

今天，我們以【直流電源排障】為例，向大家介紹如何使用示波表進行快速排障：

當直流電源出現故障，我們首先需要快速確定問題是來自于電源端、輸入端還是負載端。

01、檢查輸入端

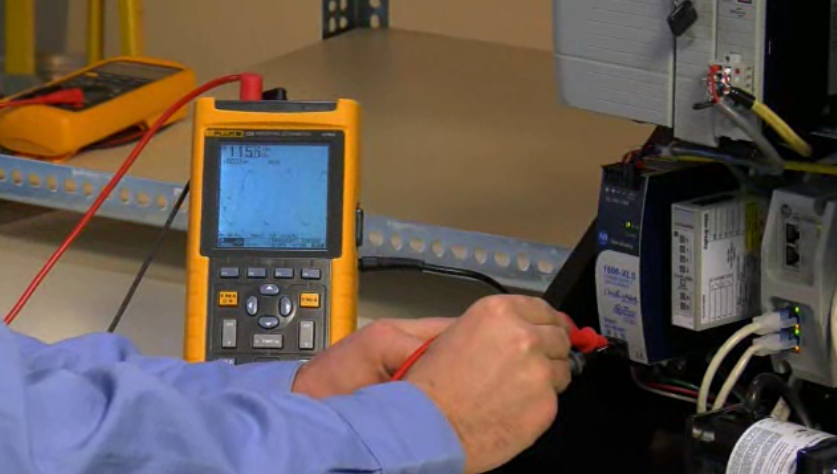

我們將輸入端的線電壓端子連接在示波表的A通道上：

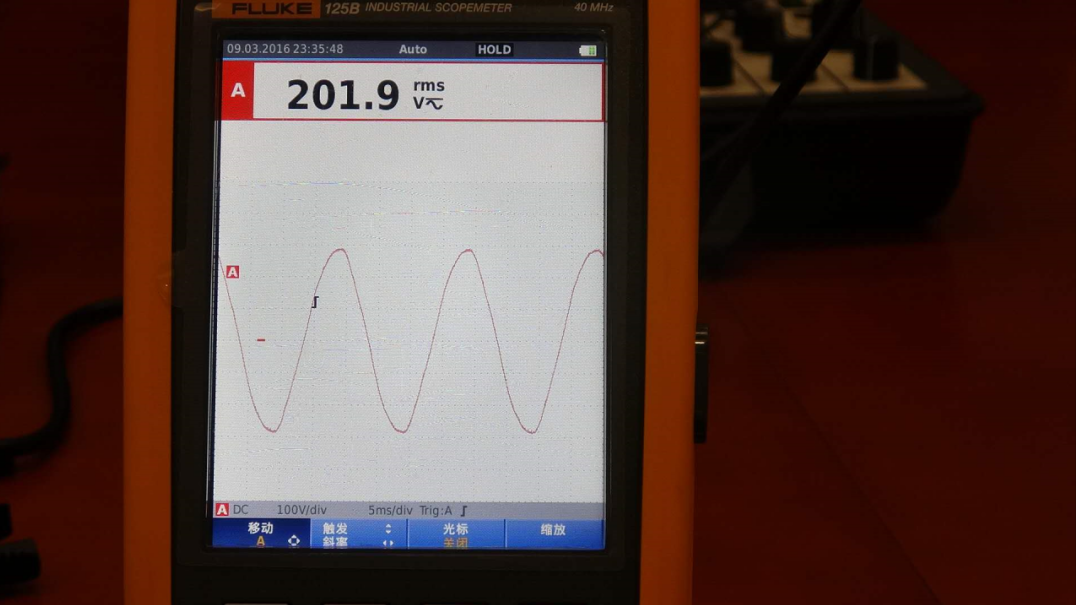

此時可以檢查輸入電壓的波形，查看每一個轉折，變形和中斷點：

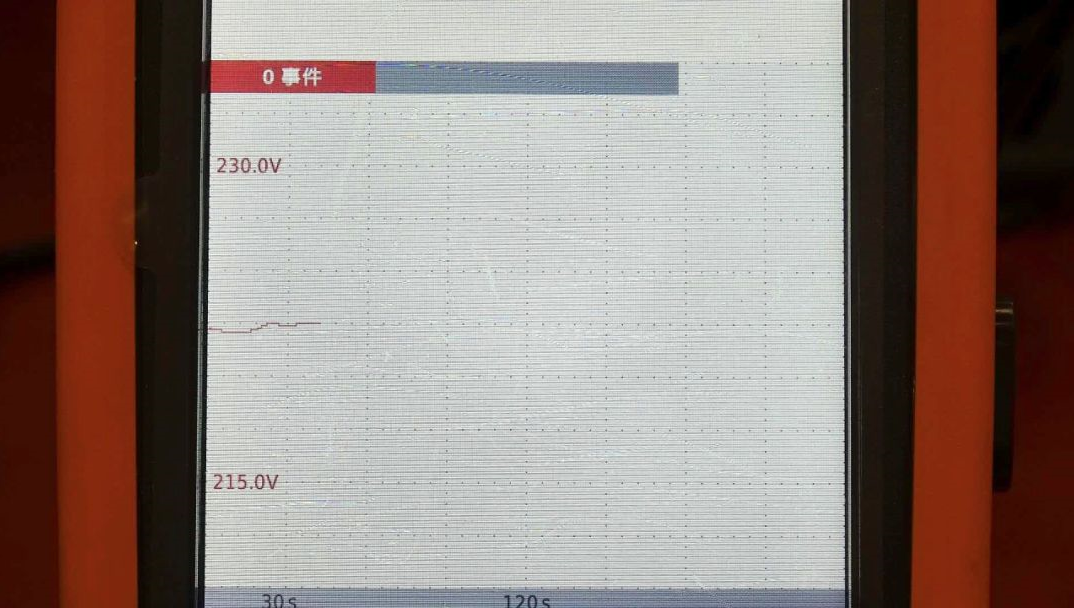

如果短時間內沒有發現異常波形，可以使用【趨勢記錄】模式記錄更長時間的變化：

我們無法預測到隨機事件何時出現，所以趨勢記錄功能可在無人值守的情況下連續16天捕捉擾動、波動和其他異?，F象。

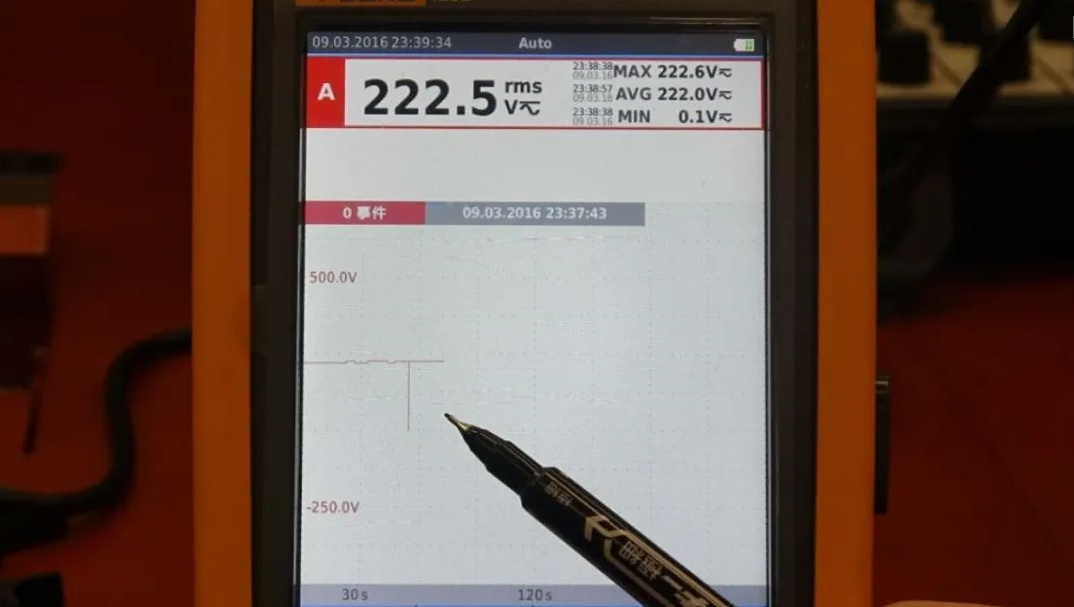

一旦出現干擾，示波表會捕捉并記錄下此時的波形變化，就像一臺無紙化記錄儀，告訴我們事件發生的時間和強度：

可以發現，在第54秒出現了一個電壓暫降事件，輸入電壓降低到71V。

02、非輸入端問題

如果問題不是出現在輸入端，還有幾個步驟幫助你找出故障：

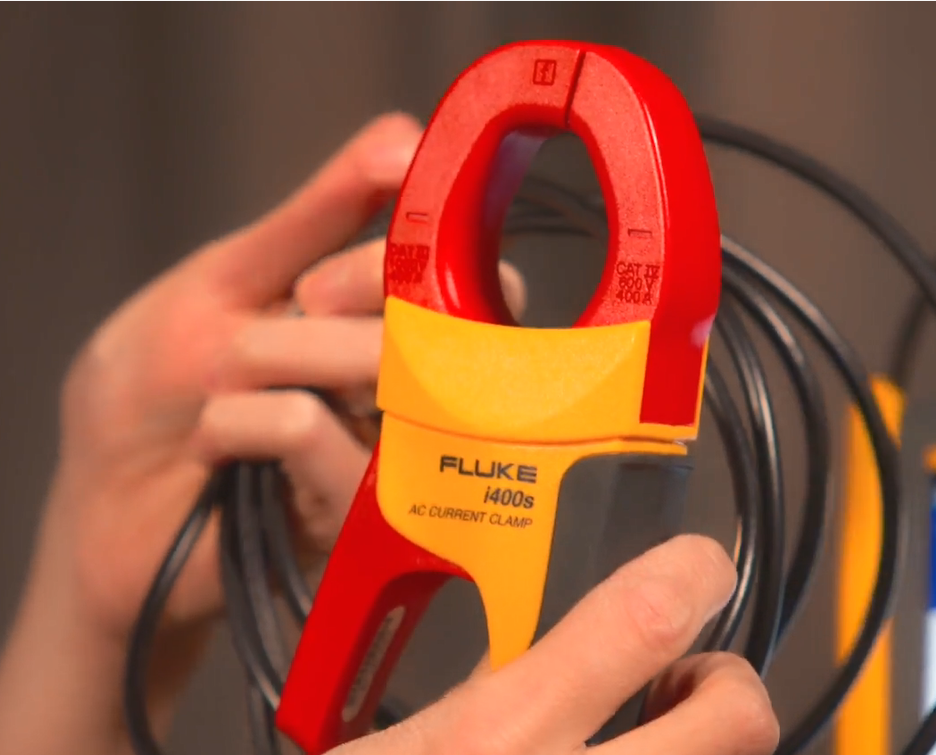

1.將直流輸出電流連接到示波表A通道，這里我們使用電流鉗；

2.將直流輸出電壓連接到B通道；

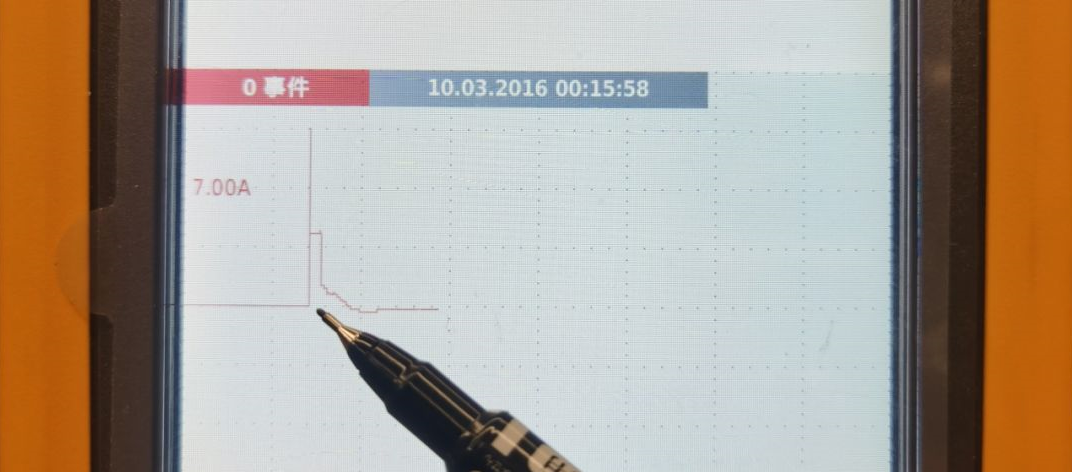

3.通過趨勢記錄功能，我們可以看到負載電流隨時間變化的波形

從上圖我們可以再次發現故障原因：負載電流達到最大讀數，導致中斷。

萬用表可以給出實時的測量值，但示波表可以提供幅值、時間、波形和干擾等定性信息，像無紙化記錄儀一樣幫您看到波形變化，快速解決間歇性電氣故障。

您看到的越多，能做的也越多。

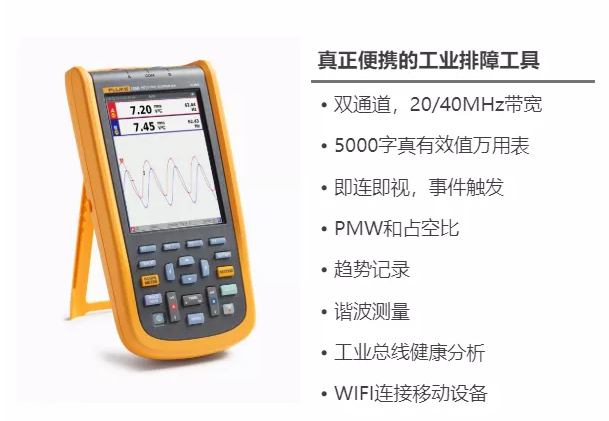

除了【趨勢記錄】，Fluke120B系列示波表還集成了豐富的功能，專為解決復雜電氣問題而設計。
