GaN功率組件在4個關鍵領域表現相當卓越：高溫工作、更高的擊穿電壓、低導通電阻及適合更高工作頻率的奈米級開關速度。這些優勢和GaN與SiC類似，而它們的區別有兩點：LED和射頻晶體管一直使用GaN；許多Si工藝兼容GaN工藝，與SiC較高的基底成本相比，降低了晶圓成本及工藝成本。
由于早在2003年就解決了可靠性問題，因此今天的技術成功讓第一個GaN高電子遷移率晶體管(HEMT)組件進行投產。這些都是常態導通(normally-on)組件，因此0V的柵極電壓將形成導通狀態，小于0V的任何電壓都將關斷組件。早期使用的是SiC基板(substrate)，一旦Si基板能與GaN完美結合，生產成本就能顯著降低。在2014年，一個新的級聯架構實現將常態導通組件變?yōu)槌?normally-off)組件。
自此以后，驅動技術獲得長足發展，整合度越來越高，電源逆變器也有顯著進步。GaN組件在電動汽車的電池充電器中也有不凡表現，這些充電器由交流/直流轉換器加直流/直流轉換器組成。這種組合就是一種功率因子控制器(PFC)(圖2)。

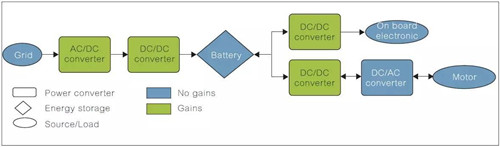

圖2 典型的電動汽車電源架構
利用GaN，加上開關速度更高的GaN HEMT，可以實現更小的被動組件。增加的頻率透過較小的電感將功率架構引向較低的漣波電流，因此改善了功率因子，并得到體積更小、成本更低的電容。更低的漣波電流對電容的應力也更小，從而提高其可靠性和壽命。
過去幾年來GaN的可靠性已經被提高到一個很高的標準，這是GaN在汽車中使用的關鍵。
利用混合動力汽車傳動系統效率降低溫室氣體排放
目前約72%的交通排放由行駛在道路上的汽車產生。改進混合動力汽車傳動系統設計以提高其效率是降低排放的主要手段。一種方法是增強DC-link電壓控制架構的效率，這意味著首先需要提高串聯型混合動力汽車傳動系統的電源轉換器效率。
DC-link通常連接三個傳動系統：由三相整流器組成的初級電源；由雙主動橋式(DAB)直流/直流轉換器組成的次級電源；由三相位逆變器組成的推進負載(圖3)，它們與串聯式混合動力汽車相關。

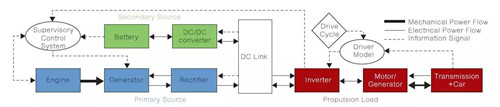

圖3 混合動力汽車的傳動系統框圖
在DC-link和電池電壓不相等的設計拓?fù)渲?，直?直流轉換器中間解決方案是必需的。有篇IEEE的論文《用于提高串聯式混合動力汽車中電源電路效率的電壓控制方法(Voltage Control for Enhanced Power Electronic Efficiency in Series Hybrid Electric Vehicles)》描述了研究不同架構的許多方法以及用于各種DC-link電壓和直流/直流轉換器控制的方案。
以下將討論比例控制定律(pro-portional control law)，該定律用于控制動態DC-link電壓以實現DAB直流/直流轉換器橋柵極開關波形之間的相移。這種轉換器位于串聯式混合動力汽車傳動系統的DC-link和電池之間，如圖4所示。在這種情況下，控制器使直流/直流轉換器電能損耗及整個傳動系統的損耗都變得更低。

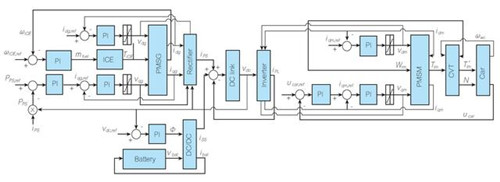

圖4 控制原理圖中的混合動力汽車傳動系統互連圖
引擎(ICE)、連續可變變速箱(CVT)、永磁同步馬達(PMSG)或混合動力汽車的初級電源、永磁同步馬達(PMSM)或混合動力汽車的推進負載都是圖中所示系統的關鍵組件。
在這個模型中，柴油機是混合動力汽車的主要?jiǎng)恿υ?，直流電池是次?jí)動力源。管理控制系統(SCS)根據電池電量狀態(SOC)和馬達負載來控制這兩個動力源提供的動力比例。
事實上，在這種串聯型混合動力汽車中，DC-link電壓將抑制條件施加于與單位調制指數對應的PMSM和PMSG的理想工作區，這樣系統就能避免出現導致訊號失真并降低系統效率的過調狀態。將調制指數保持接近1，可以提高傳動系統中電源電路的總效率，從而最大限度地提高逆變器和整流器的效率，而開關過程是其效率損失的主要因素，因此降低開關電壓可以提高效率。
這種能夠最大限度減少功率損失的持續永久零壓開關(ZVS)機制最適合具有高混合因子(HF)的汽車，特別是在城市環境中?；旌弦蜃邮侵竵?lái)自電源的裝機功率與總裝機功率之比。這個混合因子會影響混合動力汽車中的燃油消耗。
