由于高頻段、大帶寬、Massive MIMO技術在5G的廣泛應用，會給測試人員帶來全新的挑戰。

如果使用傳統的方法進行通信測試，一會帶來測試成本的急劇上升。而降低成本是整個通信行業發展的需要，行業急需可靠的、高性價比的解決方案幫助完成5G網絡的功能性能測試，中電科儀器儀表有限公司推出的5313A 5G基站測試儀具有頻段覆蓋范圍寬、調制帶寬大、通道數量多、配置靈活等特點，能夠滿足5G基站多通道，大帶寬的快速并行測試需求，幫助基站設備廠家高效地完成5G基站的不同通道射頻性能測試。

5313A 5G基站測試儀支持5G NR信號的EVM誤差矢量幅度解析，信道星座圖顯示，信道功率測量， 占用帶寬測量(OBW)，鄰道功率抑制比（ACLR），頻譜發射模板等測試功能，輸出功率檢測，可以滿足5G測試中多通道、大帶寬的并行測試，能夠通過射頻平臺的級聯實現最高64通道的同時測試需求，顯著降低基站設備廠商的測量時間與測量成本。

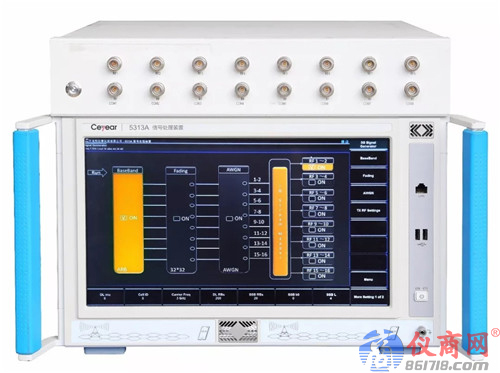

圖1 5313A多通道基站測試儀實物圖

下面是利用5313A 5G基站測試儀對5G基站的下行場景測試的使用介紹：

1、配置接收機硬件參數：根據基站的發射頻點、功率設置接收機的頻率，參考電平

圖2 硬件參數控制

2、NR參數配置（基站只發PDSCH信號）：設置基站的帶寬，PDSCH的調制方式（示例采用64QAM），RB個數

圖3 5G NR信號參數配置

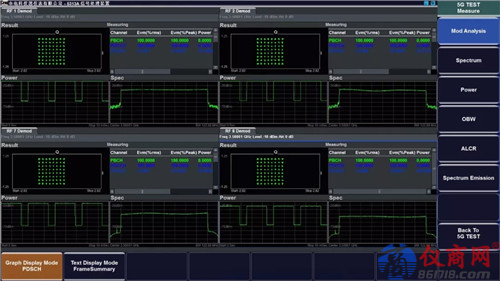

3、4通道同時進行解調，結果如下圖：分別顯示4個射頻通道PDSCH信道的星座圖，EVM，時域圖，頻譜圖

圖4 解調結果
