集成開關和傳感器接口，支持外部喚醒功能；

差分信號，BCM和IMMO距離可達3M，同時集成了125KHz的低頻驅動，IMMO高達1Ap驅動電流,和Token配合使用時感應距離可達8cm；

最多同時支持三路1A電流的低頻發射，且具有防串?dāng)_的降噪功能。

2、鑰匙芯片：NCF29A1

圖3

16位RISC架構，MRKIII內核，電池供電范圍1.8V到3.6V；

TOKEN3DIMMO天線，檢測距離可升級到8cm；

集成溫度傳感器和3個定時計數器；

集成高頻發射器（12mA@10dBm(434MHz)；

LED電流源IO驅動和多達8個按鍵輸入；

內置加密算法，包括：48bitHT2、96bitHT3、128bitHT-AESorHT-Pro，有效地防止鑰匙克隆、車輛被盜。

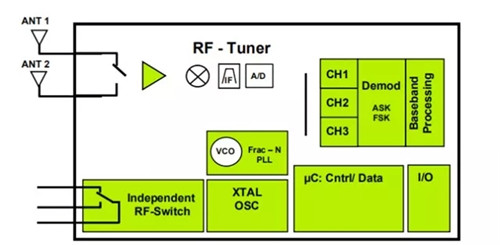

3、基站高頻：NCK2913

圖4

寬工作電壓:2.1V到5.5V；

雙天線3通道HF接收芯片；

可同時接收3路數據流，14mA單通道接收，17mA三通道接收；

滿足GHz以下的頻段：315,345,426,434,447,868,915,950MHz；

智能輪詢和數據管理；

內置溫度傳感器給晶振進行溫度補償。

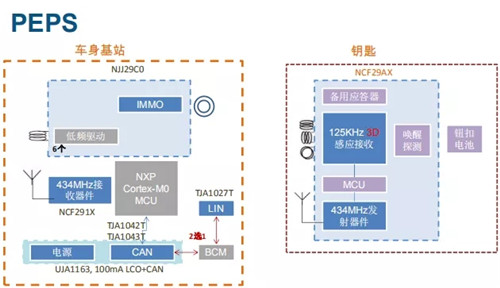

七、六天線方案實現框架如下
