項目背景
Midea Europe GmbH（美的歐洲研發中心）希望可以搭建2套通用的多功能測試平臺，用于洗衣機、干衣機和洗碗機的性能參數測量，并且此測試平臺需滿足EN60456/61121/60436的測試標準。
派格測控根據客戶提出的需求并結合產品的特點，決定使用 CompactDAQ平臺，基于LabVIEW開發客戶定制的采集分析軟件。采集分析各項傳感器數據，主機通過以太網與其它設備通訊，最后將數據及分析結果上傳到服務器。

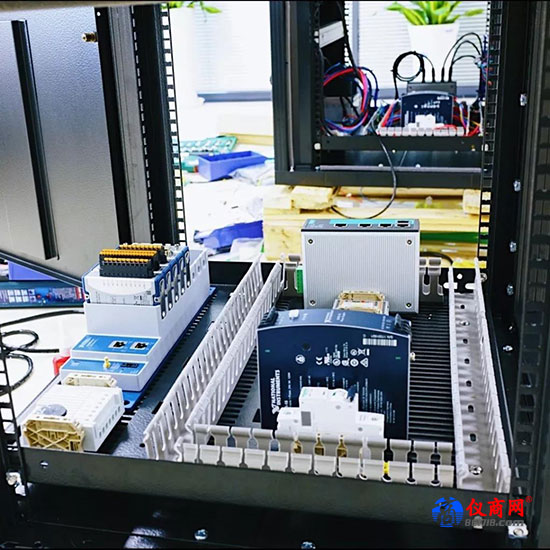

PGTEC辦公室調試中
系統概述
本系統參照EN 60456（洗衣機）/61121（干衣機）/60436（洗碗機）性能測量方法設計，搭建一個多功能測試平臺，可記錄洗衣機/干衣機/洗碗機運行過程中的電壓、電流、頻率、功率、耗電量、壓力、溫度、流量、轉速、重量、開關量等參數，測試完成后可自動生成測試報告，并將數據上傳到服務器。

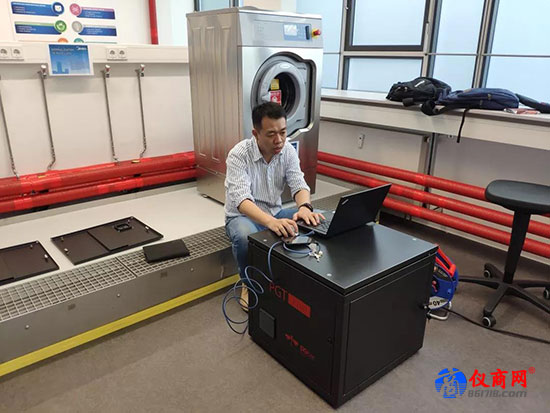

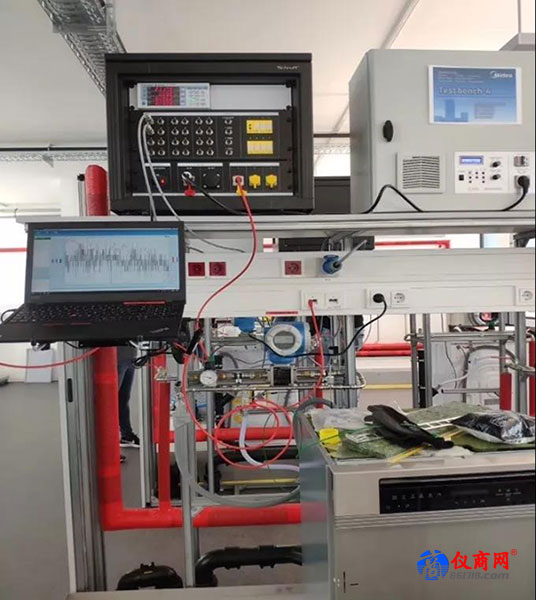

設備運行中
系統架構
本系統基于以太網架構，選用NI cDAQ以太網機箱。定制化的軟件通過以太網通訊讀取cDAQ、功率儀、電子秤等設備的采集數據，完成后處理及數據上傳。

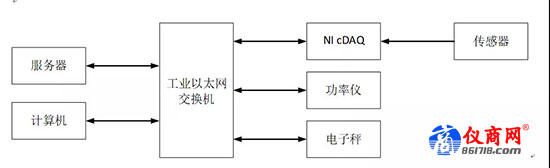

系統架構圖
主要硬件
NI cDAQ-9189 8槽cDAQ以太網機箱
NI 9203 4-20mA電流采集模塊
NI 9216 RTD溫度采集模塊
NI 9212 熱電偶溫度采集模塊
NI 9361 計數器模塊
NI 9423 工業數字輸入模塊
橫河功率儀WT310
壓力傳感器，溫度傳感器，流量傳感器，編碼器
電子秤
工業以太網交換機

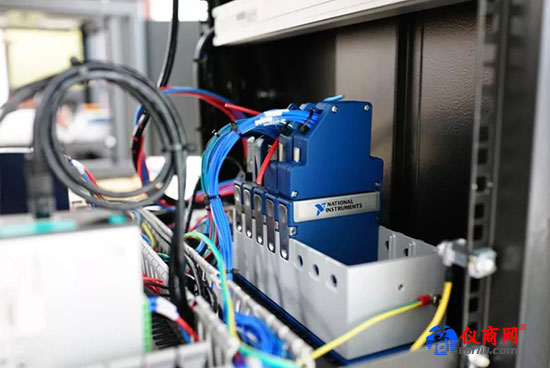

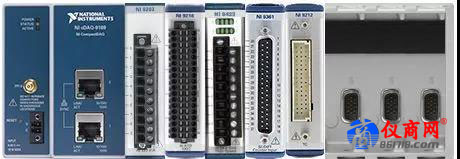

硬件圖
CompactDAQ
CompactDAQ是一個堅固耐用的便攜式數據采集平臺，它將連接和信號調理功能與模塊化I/O相集成，可直接連接任何傳感器或信號。無論是車載數據記錄還是測試臺測試，豐富的總線、機箱和I/O調理選項結合LabVIEW軟件的可自定義特性，為中通道數應用提供了最佳解決方案。
2套系統交付后受到德國工程師的一致好評，并且在一周后追加了4套同樣的系統，期望與派格測控長期合作。
