自iPhone7取消傳統的3.5mm耳機孔后，國內手機廠商開始陸續取消耳機孔，耳機/充電接口二合一已成大勢所趨。Type-C接口因其傳輸速度，正反盲插，多功能等特點被大量采用，應用而生的Type-C耳機，Type-C耳機轉接線種類繁多，其音頻指標成為了重點考察對象。數字Type-C音頻自動測試系統采用愛普泰科自主研發的高性能兩通道音頻分析儀A2，配合愛普泰科二次開發的電性能自動控制測試軟件ABTEC-9800S，以及相關測試治具，實現數字Type-C耳機PCBA以及Type-C轉3.5mm轉接線的電性能自動化測試。

測試項目

Downlink：輸出電平/功率

頻率響應

信噪比

失真度

分離度

通道平衡度

Uplink：   MIC靈敏度

頻率響應

失真度

信噪比

Current： Idle current

Work current

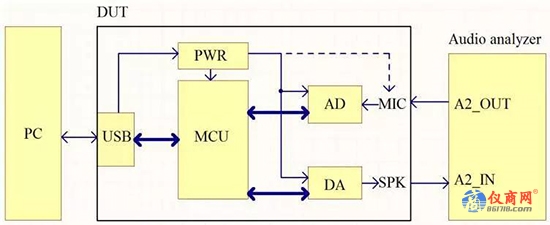

測試原理圖

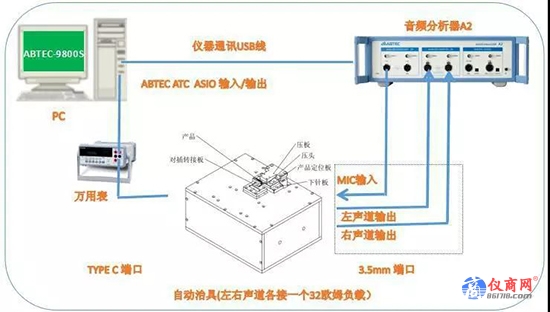

硬件系統框圖

治具支持Type-C工作電壓分別為3.3V和5V，可供選擇。

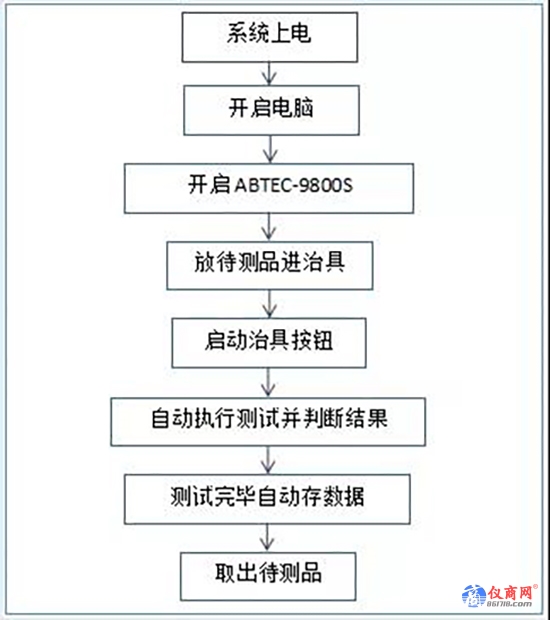

測試流程

軟件功能特點

測試界面簡單友好，易操作，可靈活調度；

自動判斷PASS/FAIL；

測試參數可自行設置；

具有統計功能（每小時良率統計&批次良率統計）；

數據導出功能（測試數據能導入客戶生產系統）；

支持多種數據文檔存?。ㄒ罁?jù)客戶要求存儲：自動識別產品SN并存儲）；

測試C/T約15s；

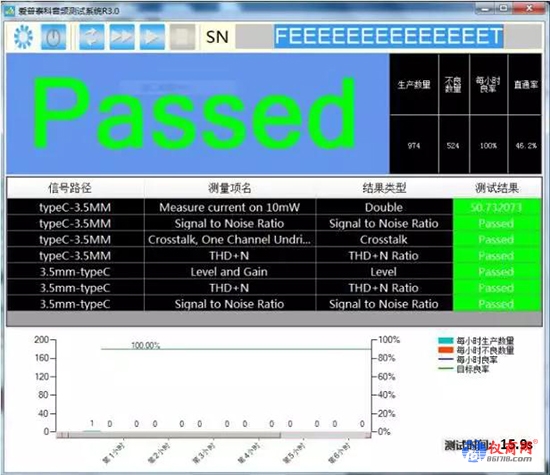

測試軟件界面
