有效控制最大啟動浪涌電流有利于降低電子設備損壞風險和額外干擾，本文通過案例演示，帶你認識ZLG致遠電子PWR系列可編程交流電源助力量測和改善最大啟動浪涌電流。

日常生活中，我們常見手機充電器、電腦電源等電子設備插頭插入插座瞬間，插座內部出現電火花，甚至還能聽到一聲“啪”。產生以上現象主要原因是電子設備啟動浪涌電流過大。較大的啟動浪涌電流，容易損壞電子設備的器件（如整流橋、繼電器），也可能干擾到周圍電子設備正常工作，甚至會導致電網線路跳閘斷電。有效控制電子設備啟動浪涌電流不僅有利于提高電子設備使用壽命，而且能降低對周圍的電子設備干擾影響，量測和改善電子設備最大啟動浪涌電流是電子設備研發和驗證過程中不可或缺的環節。

量測電子設備最大啟動浪涌電流的電網條件通常是標稱交流輸入電壓最大值的峰值。例如電子設備交流輸入100-240V（有效值）,最大輸入電壓240V（rms.）的峰值電壓為340V(peak)。也就是實驗過程中需要一臺能改變電壓和相位的交流電源作為待測物（電子設備）的電網輸入源。致遠電子PWR系列可編程交流電源是能夠提供正常或異常電網輸入的多功能的交流電源設備，可以輕松仿真以上電網條件。

以可編程交流電源PWR2000W為例，將測試設備連接完成后，在可編程交流電源PWR2000W界面設置V=240V,相位=90°或270°（如圖1），電壓上升斜率設置為最大值。完成設置后，按“On/Off”鍵即可，可編程交流電源PWR2000W正常輸出符合以上要求電壓（如下圖2和圖3），同時電壓波形穩定干凈無雜波，減少對量測啟動浪涌電流過程中產生額外干擾。

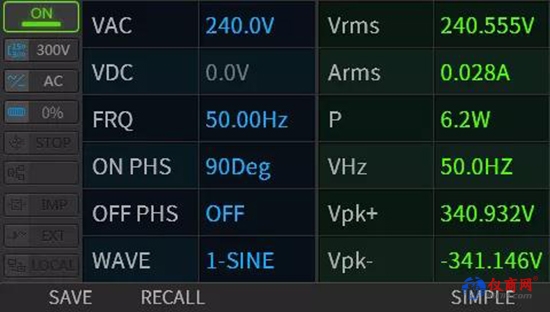

圖1，交流電源界面

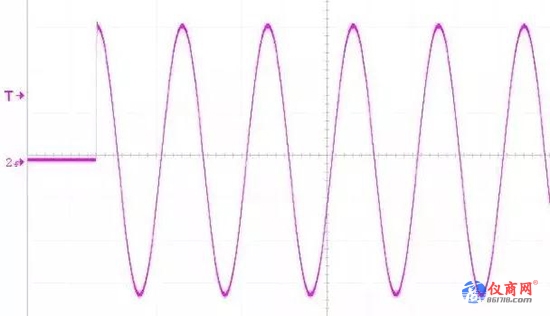

圖2，U=240V（rms）,相位=90°

圖3，U=240V（rms）,相位=270°

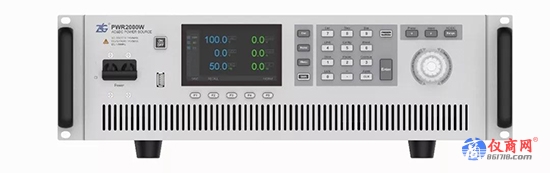

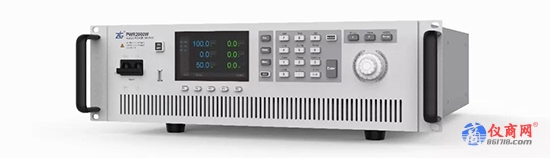

PWR2000W可編程交流電源（圖4-1/4-2）除調節電壓和相位功能外，還具備以下特色：

輸出交流范圍：0~150/0~300Vrms;

輸出模式：AC、DC、AC+DC;

采用先進PWM調制技術，高功率密度、高效率；

內置List、Step、Pulse(線路仿真)等仿真功能，實現電壓擾動測試；

內置諧波合成仿真功能，可合成50次諧波，精準模擬失真電網；

符合IEC61000-4-11/13/14/28/29等標準的電網波動測試(專業版)；

可調節開/關相位角、電壓變化率；

內置高精度功率計，實時量測如電壓、電流等電氣參數；

強大諧波分析功能，可測試高達99次的電壓諧波和電流諧波；

內置多種類型波形數據，可快捷調用；

USB接口支持文件導入導出，包括CSV波形導入，測試 數據保存；

支持多機并聯輸出，最高可達3臺，實現組成大功率單相或三相電源；

標配RS-232/USB/Ethernet/GPIB等通訊接口。
