藍牙射頻自動化測試系統是基于MT8852B開發的一個集數據查詢、統計及分析于一體的自動化測試系統，專為生產線藍牙射頻自動化測試而設計，主要用于各種藍牙產品的設計驗證和生產測試。

該系統可提供BLE、Basic Rate 和 EDR 的所有測試，如輸出功率、功率控制、調制特性、初始載波容限、載波頻率漂移、單時隙靈敏度、多時隙靈敏度、最大輸入電平等，還可對產品藍牙名稱、版本、模組、電量等進行自動檢測，結合服務器管理功能，更好地提高生產品質和生產效率！

系統特點

1. 成品以及半成品藍牙耳機地址寫入，版本信息核對，晶振頻率校正；

2. 快速完成所有射頻測試，測試結果準確，測試時間為10s/pcs；

3. 中文操作界面，優化儀器設置，簡化員工培訓；

4. 采用一拖二測試，最大程度提高儀器利用率和生產效率；

5. 自動生成測試報表，方便數據統計和分析；

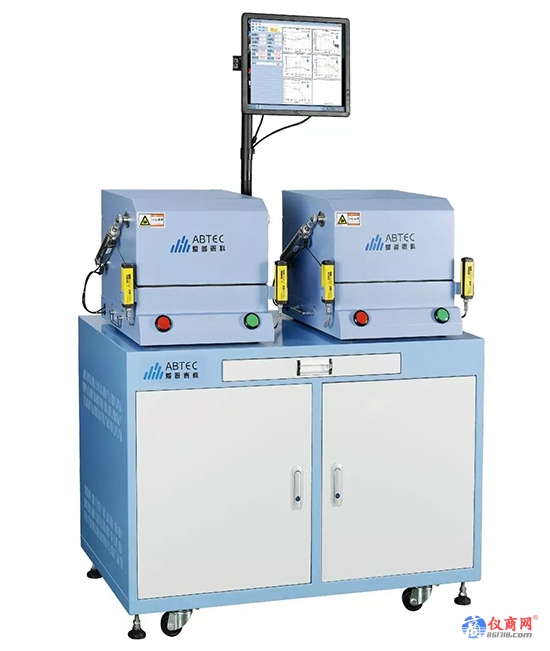

6. 人體工程學的操作臺，員工操作舒適便捷不易疲勞，適合產線的作業環境；

7. 可實現服務器管理功能，使研發及品管掌握生產狀態和品質，全面保證質量。

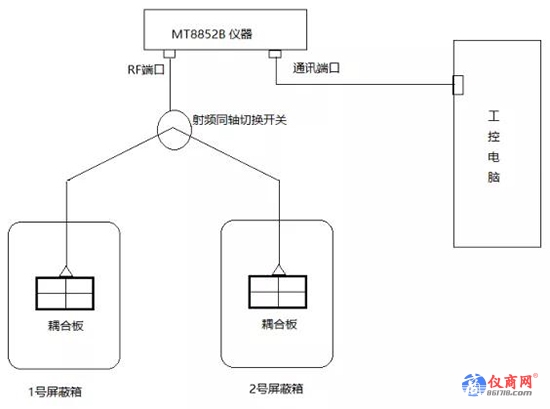

系統框圖

進行藍牙測試時，綜測儀當作主設備，藍牙被測件為從設備，進行射頻測試時，被測件必須進入測試模式。

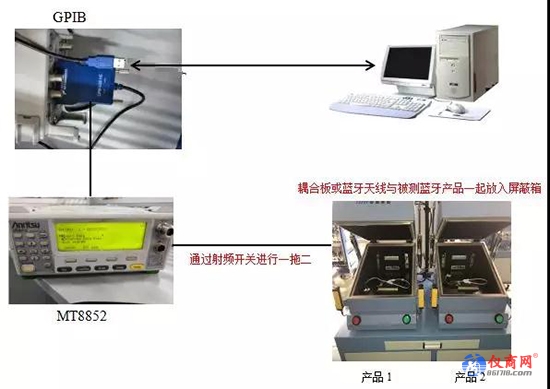

實物連接圖

測試項目

BR基本速率項目（發射機）

output power 輸出功率

power control 功率控制

initial carrier frequency 最初載波頻率

carrier frequency drift 載波頻率漂移

modulation characteristic 調制特性

BR基本速率項目（接收機）

single slot sensitivity 單插槽靈敏度

multi slots sensitivity 多槽靈敏度

maximum input level 最大輸入電平

EDR增強速率項目（發射機）

relative transmit power 相對發射功率

carrier frequency stability&modulation accuracy 載波頻率穩定度與調制準確度

differential phase encoding 差分相位編碼

EDR增強速率項目（接收機）

sensitivity test 靈敏度

floor sensitivity 平坦性能

max input power 最大輸入電平

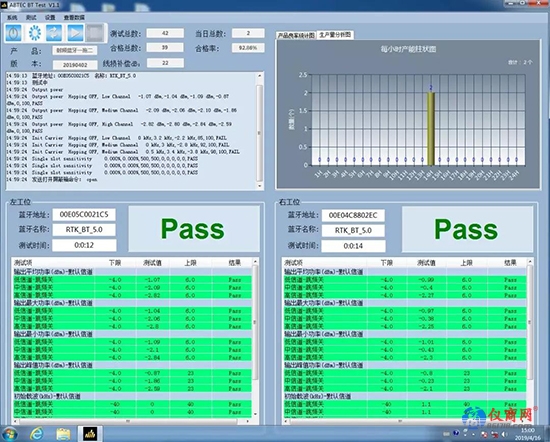

測試軟件界面
